СНЦ23-55-33-В-6-Б-В «5»

Цена:

1350 ₽

Технические характеристики

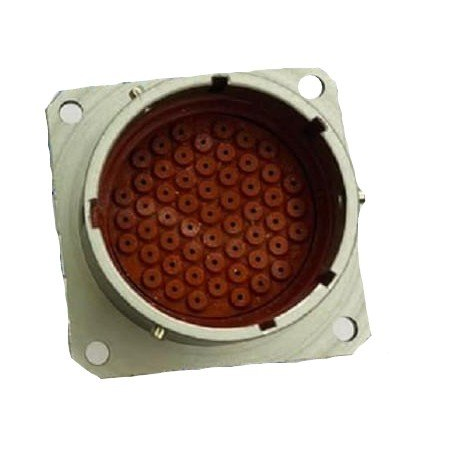

Соединители СНЦ23-55-33-В-6-Б-В (без пинов)

Соединители СНЦ23-55-33-В-6-Б-В представляют собой электрические соединительные устройства, предназначенные для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) с максимальным напряжением до 700 В. Эти соединители используются в радиоэлектронной аппаратуре как специального, так и общего назначения.

Конструкция и компоненты

Соединители СНЦ23 состоят из двух основных частей: вилки и розетки. Они могут быть выполнены в различных вариантах:

Приборные (блочные) : могут быть или с прямым/угловым кожухом.
Кабельные : также могут иметь различные исполнения, включая варианты и с обоймой под термоусаживаемые трубки.

розетки этой серии могут сочетаться с вилка ми других серий, таких как СНЦ27, СНЦ28 и СНЦ29, что обеспечивает гибкость в использовании.

Технические характеристики

Тип соединителя : цилиндрический, низкочастотный, малогабаритный.
Климатическое исполнение : всеклиматическое по ГОСТ В 20.39.404-81.
Количество контактов : может варьироваться от 3 до 61.
Поляризация : многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.
Покрытие контактов : золото, что обеспечивает надежность соединения.

Маркировка

Расшифровка маркировки соединителей СНЦ23 выглядит следующим образом:

СНЦ23 - тип соединителя;
55 - количество контактов;
33 - условный размер корпуса;
В - вид корпуса (В вилка, Р розетка );

Описание

Назначение и область применения

Соединитель СНЦ23-55-33-В-6-Б-В «5» представляет собой цилиндрический низкочастотный малогабаритный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение составляет до 700 В. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Соединители серии СНЦ23 широко используются в блочной и кабельной аппаратуре, измерительных комплексах, системах управления и контроля, а также в устройствах, эксплуатируемых в различных климатических условиях. Всеклиматическое исполнение по ГОСТ В 20.39.404-81 допускает применение изделия в широком диапазоне температур и при повышенной влажности.

Конструктивные особенности

Данная модель СНЦ23-55-33-В-6-Б-В «5» выполнена в виде вилки с прямым или угловым кожухом. Соединитель состоит из корпуса и изолятора с контактными гнёздами. Покрытие контактов — золото, что обеспечивает стабильное переходное сопротивление и защиту от окисления.

Ключевые конструктивные особенности серии СНЦ23:

количество контактов — 55;
условный размер корпуса — 33;
многошпоночная поляризация корпуса;
многопозиционная установка изолятора в корпусе;
возможность сочетания с вилками серий СНЦ27, СНЦ28 и СНЦ29;
исполнение вилки — кабельное, с обоймой под термоусаживаемые трубки.

Благодаря многошпоночной поляризации исключается неправильная стыковка ответных частей, а многопозиционная установка изолятора позволяет адаптировать соединитель под конкретную схему распайки прибора.

Технические параметры и совместимость

Соединитель СНЦ23-55-33-В-6-Б-В «5» относится к низкочастотным малогабаритным цилиндрическим соединителям. Диапазон рабочих частот — до 3 МГц. Номинальное напряжение — до 700 В. Количество контактов — 55, что обеспечивает высокую плотность соединения при сохранении компактных габаритов изделия.

Совместимость розеток данной серии с вилками серий СНЦ27, СНЦ28 и СНЦ29 расширяет возможности применения соединителя в составе комплексных систем и позволяет унифицировать монтаж при модернизации аппаратуры. Приёмка изделия — «5».

Маркировка и расшифровка обозначения

Обозначение СНЦ23-55-33-В-6-Б-В «5» несёт в себе информацию о конструкции и исполнении соединителя. Расшифровка маркировки:

СНЦ23 — тип соединителя, цилиндрический низкочастотный;
55 — количество контактов;
33 — условный размер корпуса;
В — вид корпуса: вилка;
6 — конструктивное исполнение;
Б — вариант покрытия или исполнения корпуса;
В — вид присоединения (кабельное, с обоймой под термоусаживаемые трубки);
«5» — приёмка изделия.

Изделие поставляется без контактов (пинов), что позволяет самостоятельно подбирать и устанавливать контакты под конкретные сечения проводов и условия эксплуатации. Такой подход удобен при мелкосерийном производстве, ремонте и прототипировании радиоэлектронной аппаратуры.
