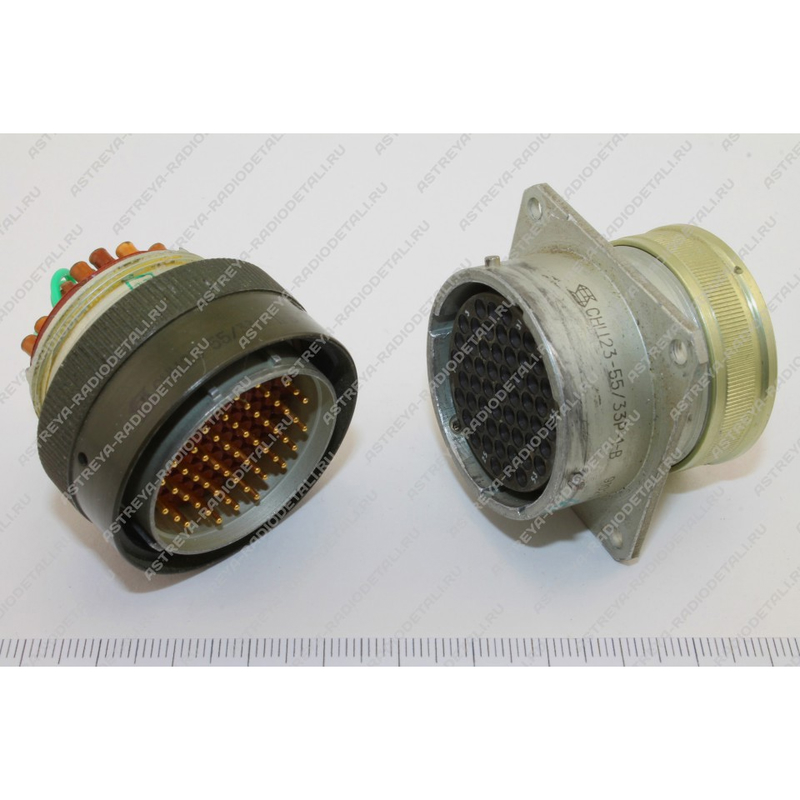

Назначение соединителя СНЦ23-55-33-В-2-В

Соединитель СНЦ23-55-33-В-2-В представляет собой электрический соединитель промышленного назначения, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие ориентировано на внутренний монтаж и применяется для коммутации электрических сигналов и силовых цепей в радиоэлектронной аппаратуре, измерительных комплексах, промышленном оборудовании и системах управления.

Конструктив предусматривает использование соединителя в составе разъёмных контактных пар, обеспечивающих надёжное и многократно повторяемое соединение. Благодаря всеклиматическому исполнению СНЦ23-55-33-В-2-В подходит для эксплуатации в широком диапазоне внешних условий, включая воздействие пониженных и повышенных температур, повышенной влажности и механических нагрузок.

Подтверждённые особенности и конструктивные характеристики

Соединители серии СНЦ23 состоят из двух ответных частей: вилки и розетки. Каждая из них может быть выполнена в приборном (блочном) или кабельном варианте. Для данного соединителя предусмотрены следующие конструктивные исполнения:

• без кожуха;
• с прямым кожухом;
• с угловым кожухом;
• с обоймой под термоусаживаемые трубки.

Розетки серии СНЦ23 обладают совместимостью с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это позволяет использовать СНЦ23-55-33-В-2-В в составе смешанных соединительных пар и упрощает проектирование аппаратуры при необходимости замены или модернизации разъёмных узлов.

Соединитель оснащён многошпоночной поляризацией и допускает многопозиционную установку изолятора в корпусе. Поляризация вилки должна сочетаться с поляризацией ответной розетки, что исключает возможность ошибочного сочленения и повреждения контактов при монтаже.

Электрические и эксплуатационные параметры

СНЦ23-55-33-В-2-В рассчитан на 55 контактов и имеет условный размер корпуса 33. Заявленные технические показатели включают:

• рабочее напряжение — до 700 В;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• температурный диапазон — от минус 60 °C до плюс 155 °C.

Изделие сохраняет работоспособность при воздействии механических нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 400 метров в секунду в квадрате, а также при механических ударах. Исполнение без пинов предполагает, что контакты устанавливаются отдельно в соответствии с конкретной схемой монтажа и требованиями к сечению подсоединяемых проводников.

Применение

Соединитель СНЦ23-55-33-В-2-В применяется при производстве и ремонте электронной и электротехнической аппаратуры, где требуется многоконтактное разъёмное соединение с высокой плотностью компоновки. Изделие востребовано в измерительных системах, телекоммуникационном оборудовании, блоках питания, промышленной автоматике и специальной технике, эксплуатируемой в сложных климатических условиях.

Возможность выбора приборного или кабельного исполнения, а также применение прямого или углового кожуха позволяет адаптировать соединитель под различные монтажные схемы и ограничения по габаритам внутри корпуса аппаратуры. Наличие обоймы под термоусаживаемые трубки обеспечивает дополнительную защиту места заделки кабеля от механических воздействий и проникновения влаги.

Благодаря количеству контактов 55 и условному размеру корпуса 33 соединитель подходит для построения многоканальных линий передачи сигналов и питания в составе стационарного и подвижного оборудования. Ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов подтверждают возможность длительного применения в условиях регулярного обслуживания и периодической перекоммутации.
