Назначение и область применения

СНЦ23-55-33-Р-8-Б-В — это электрический соединитель кабельного типа, входящий в серию СНЦ23. Изделие представляет собой кабельную розетку с угловым кожухом и предназначено для коммутации электрических цепей постоянного и переменного тока. Соединитель рассчитан на работу с максимальным рабочим напряжением 700 В при частоте до 3 МГц, что позволяет использовать его в низкочастотных и высокочастотных трактах.

Данная модель применяется в промышленном оборудовании, контрольно-измерительных приборах, системах автоматики и электронных устройствах, где требуется надёжное разъёмное соединение с высокой плотностью контактов. Угловое исполнение кожуха обеспечивает удобный подвод кабеля в условиях ограниченного пространства, при монтаже в шкафах, стойках и на панелях с плотной компоновкой.

Конструктивные особенности

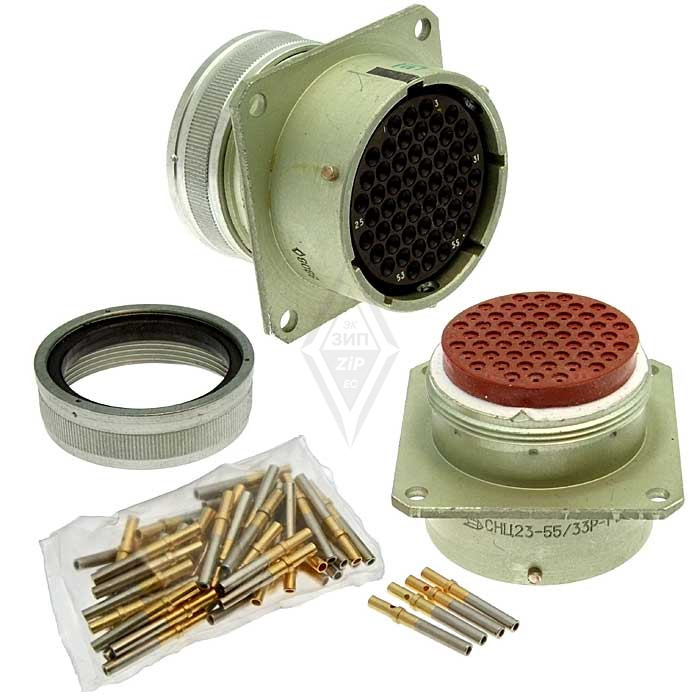

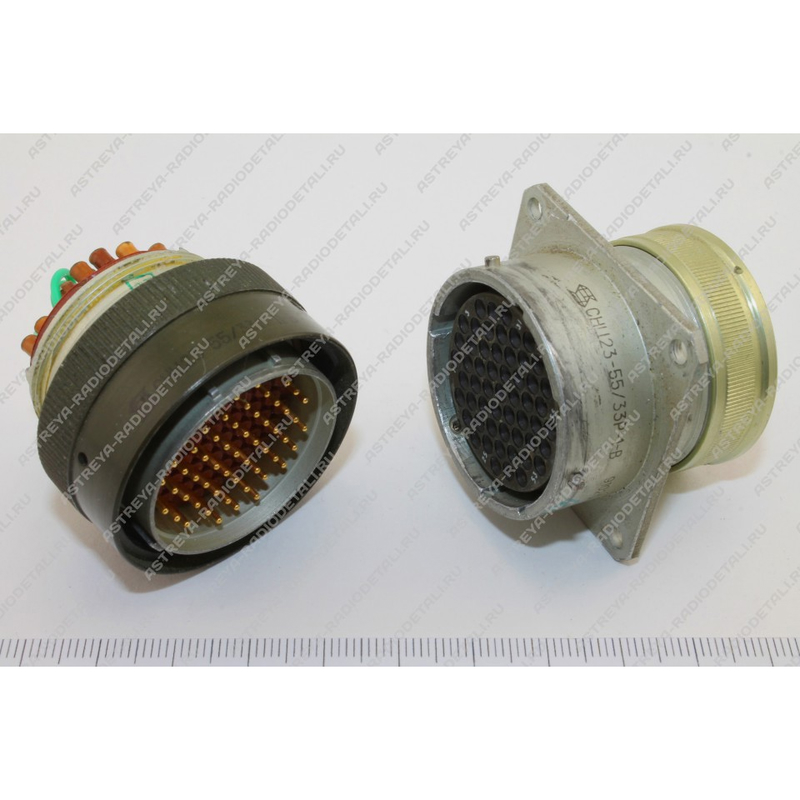

Соединитель СНЦ23-55-33-Р-8-Б-В состоит из кабельной части, которая сочленяется с ответной приборной частью. Корпус изделия имеет условный диаметр 33 мм. Пятишпоночная поляризация корпуса исключает ошибочное соединение вилки и розетки, а многопозиционная установка изолятора в корпусе позволяет изменять угловое положение контактов относительно ключа поляризации. Это упрощает монтаж и обслуживание оборудования, поскольку положение отходящего кабеля можно адаптировать под конкретную задачу.

Покрытие контактов выполнено из золота, что обеспечивает стабильное переходное сопротивление, высокую проводимость и стойкость к коррозии. В зависимости от конфигурации применяются контакты диаметром 1,0 мм, 1,5 мм и 2,0 мм. Монтаж проводов к контактам осуществляется обжимным способом, что гарантирует механическую прочность и повторяемость электрических характеристик соединения.

Технические параметры и совместимость

• Количество контактов — 55.
• Условный диаметр корпуса — 33 мм.
• Покрытие контактов — золото.
• Диаметр контактов — 1,0 мм, 1,5 мм, 2,0 мм в зависимости от конфигурации.
• Максимальное рабочее напряжение — 700 В для постоянного и переменного тока до 3 МГц.
• Способ монтажа провода — обжимной.
• Количество циклов соединения и разъединения — до 1000.
• Срок службы — до 15 лет.

Соединители серии СНЦ23 взаимосочленяются с вилками и переходниками серий СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности компоновки систем и позволяет подбирать ответные части под конкретные условия монтажа. Исполнение «без пинов» означает, что контакты в комплект поставки не входят и подбираются отдельно исходя из сечения применяемых проводов и требуемой конфигурации.

Эксплуатационные качества

Благодаря золотому покрытию контактов соединитель сохраняет низкое переходное сопротивление в течение всего срока службы и устойчив к окислению при работе в условиях повышенной влажности и перепадов температур. Ресурс до 1000 циклов сочленения и расчленения позволяет использовать изделие в аппаратуре, требующей периодического переподключения кабельных линий при проведении регламентных и ремонтных работ.

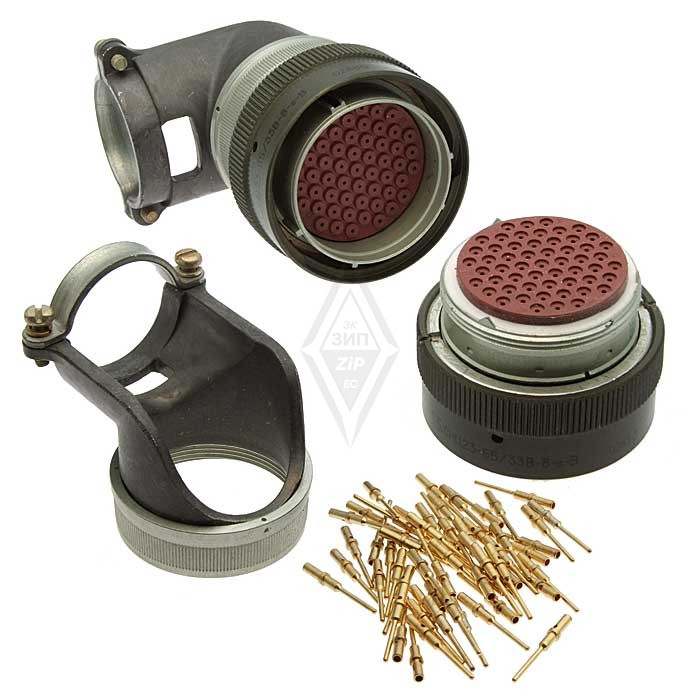

Угловой кожух упрощает трассировку кабеля и снижает механическую нагрузку на место ввода провода. Обжимной способ монтажа обеспечивает надёжную фиксацию проводов в контактах и стабильность электрических параметров при вибрационных воздействиях. Соединитель поставляется без пинов, что даёт возможность гибкого подбора контактов под конкретное сечение провода и требуемую схему распайки.
