Назначение и область применения

Соединитель СНЦ23-55-33-В-1-А-В (артикул 8070) — цилиндрический многопозиционный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при максимальном рабочем напряжении до 700 В. Устройство применяется в радиоэлектронной аппаратуре промышленного и специального назначения, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Соединитель рассчитан на использование как при внутреннем монтаже, так и в составе оборудования, эксплуатируемого в жёстких климатических условиях. Всеклиматическое исполнение подтверждает возможность работы в широком диапазоне внешних воздействий: от пониженных температур до значительного нагрева. Изделие востребовано в блоках питания, системах управления, измерительных комплексах, связном оборудовании и другой аппаратуре, где предъявляются повышенные требования к стабильности электрического контакта и механической стойкости.

Технические характеристики

Соединители серии СНЦ23, к которой относится модель СНЦ23-55-33-В-1-А-В, обладают следующими подтверждёнными параметрами:

• максимальное рабочее напряжение — 700 В;
• ток на контакт — до 15 А;
• интервал рабочих температур — от минус 60 до плюс 200 градусов Цельсия;
• количество сочленений и расчленений — до 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет;
• сопротивление изоляции — не менее 5000 МОм.

Соединитель поставляется без контактов (пинов). Такое исполнение позволяет самостоятельно подобрать и установить контактные элементы в соответствии с конкретной схемой подключения, сечением проводов и условиями монтажа. Это даёт гибкость при комплектовании производственных партий и ремонте оборудования.

Конструктивные особенности и расшифровка обозначения

Маркировка СНЦ23-55-33-В-1-А-В содержит полную информацию о конструктивном исполнении изделия:

• СНЦ23 — тип соединителя, где число 23 обозначает номер разработки;
• 55 — количество контактов;
• 33 — условный размер корпуса;
• В — вид корпуса: вилка;
• 1 — конструктивное исполнение: приборная часть;
• А — угловое положение изолятора в корпусе;
• В — всеклиматическое исполнение.

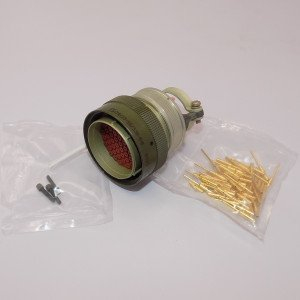

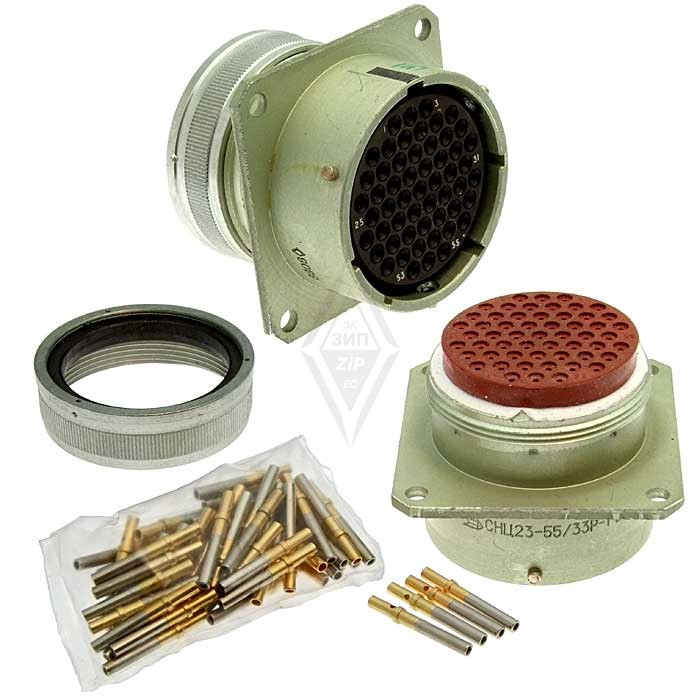

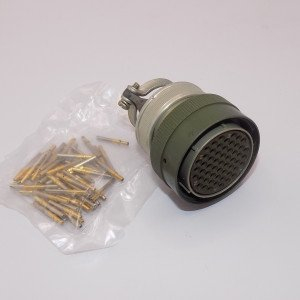

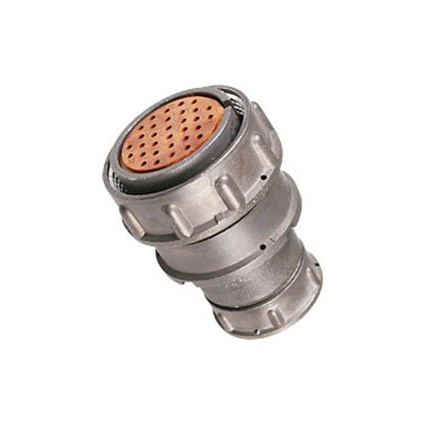

Соединитель состоит из двух ответных частей — вилки и розетки, которые могут быть выполнены как в приборном (блочном), так и в кабельном варианте. В зависимости от условий применения конструкция допускает использование прямых или угловых кожухов, а также обойм под термоусаживаемые трубки для герметизации места ввода кабеля. Корпус вилки рассчитан на установку в отверстие панели или корпуса оборудования и фиксацию штатными крепёжными элементами.

Применение при монтаже

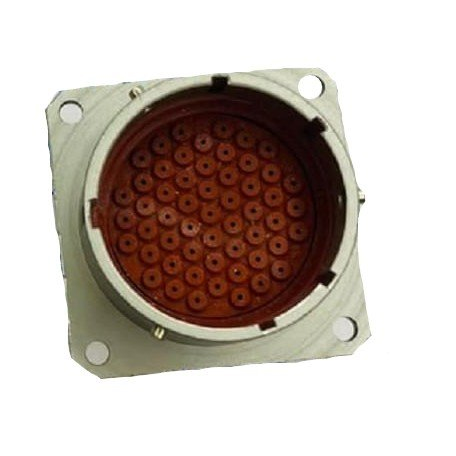

Приборное исполнение вилки СНЦ23-55-33-В-1-А-В позволяет монтировать её на несущую панель, шасси или стенку блока. Угловое положение изолятора (вариант А) задаёт ориентацию контактного поля относительно корпуса, что важно для исключения ошибок при сочленении с ответной частью. Благодаря всеклиматическому исполнению соединитель сохраняет работоспособность при воздействии пониженного и повышенного атмосферного давления, повышенной влажности, инея и росы, соляного тумана и плесневых грибов в пределах, установленных для данного класса изделий.

Отсутствие предустановленных контактов требует квалифицированной запайки или обжима контактных элементов при подготовке соединителя к работе. При этом конструкция корпуса и изолятора обеспечивает фиксацию установленных контактов и исключает их проворачивание или самопроизвольное извлечение в процессе эксплуатации.
