Назначение разъёма СНЦ23-45/39В-6-а-В

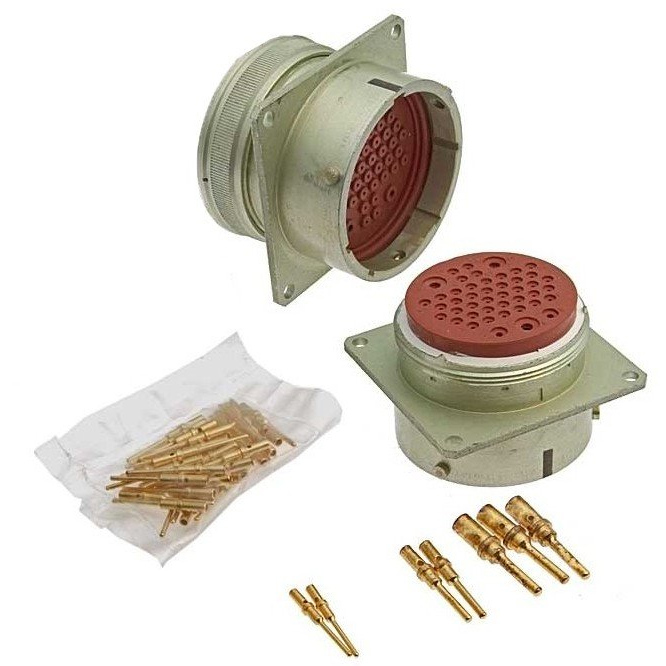

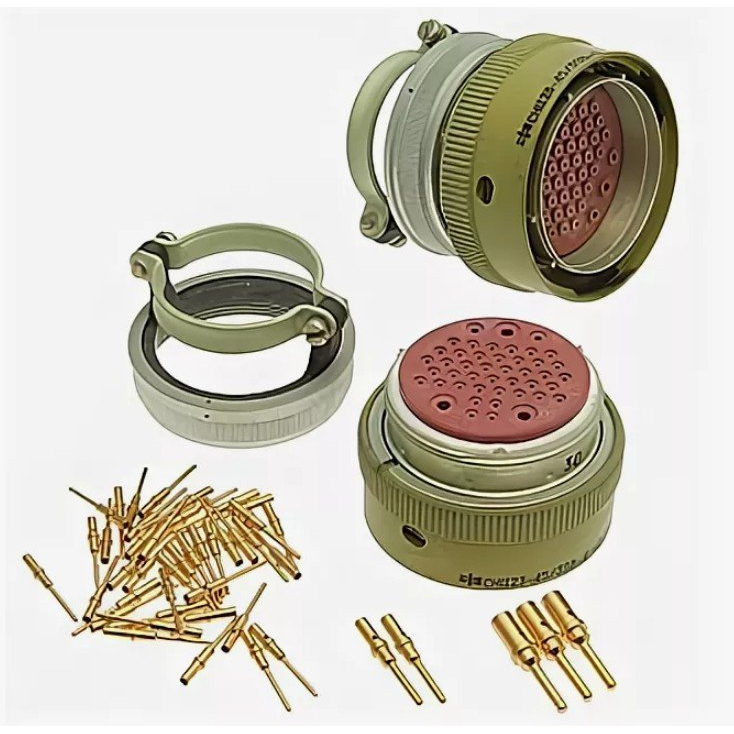

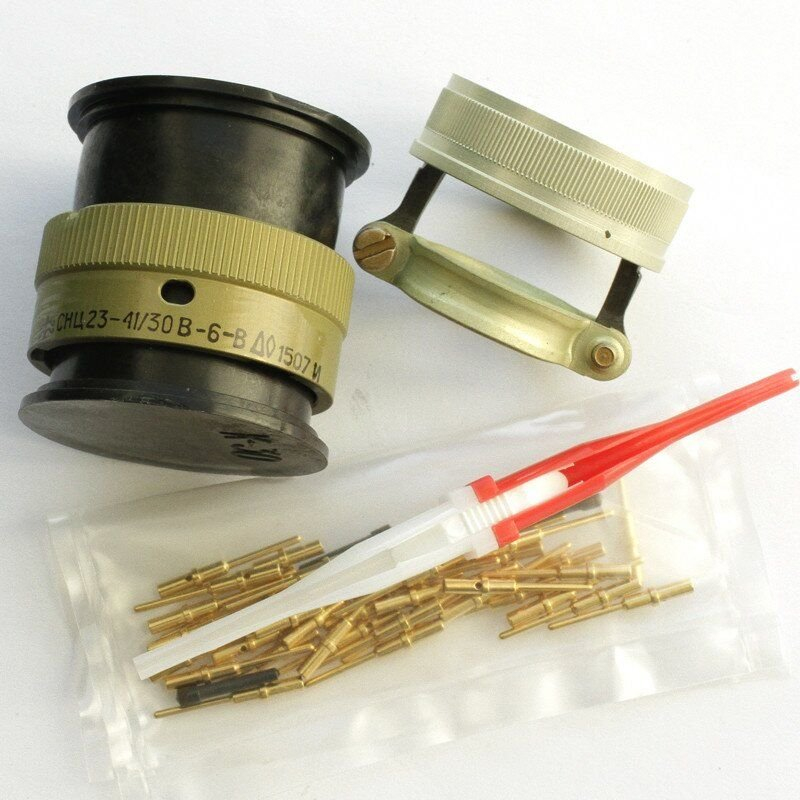

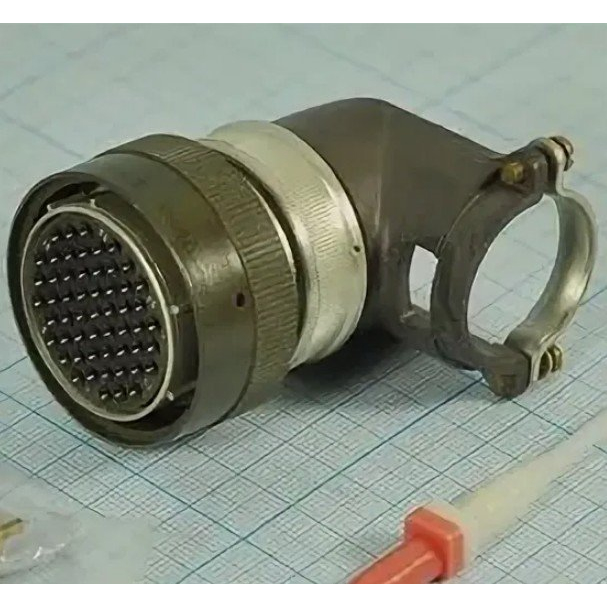

СНЦ23-45/39В-6-а-В Элекон «5» — цилиндрический электрический разъём производства компании Элекон, входящий в типоряд СНЦ23. Изделие предназначено для коммутации силовых и сигнальных цепей в промышленной и военной аппаратуре, где требуется быстрое, надёжное и многократно повторяемое сочленение и расчленение электрических линий. Разъём выполнен в исполнении «вилка» и рассчитан на работу в составе стационарных и подвижных электроустановок, блоков распределения питания, контрольно-измерительных комплексов и бортового оборудования.

Благодаря байонетному соединению разъём обеспечивает оперативный монтаж и демонтаж без применения специального инструмента. Многопозиционная пятишпоночная поляризация исключает ошибочное или неправильное подключение ответной части, что особенно важно при обслуживании многоконтактных цепей с высокой плотностью монтажа.

Подтверждённые особенности и конструктивные параметры

Соединитель относится к ряду СНЦ23, широко применяемому в аппаратуре ответственного назначения. Обозначение «45/39» указывает на количество контактов — 45, и условный размер корпуса — 39, определяющий диаметр и габаритные размеры изделия.

Конструктивное исполнение 6-а-В конкретизирует вид корпуса, вариант крепления, форму изолятора и вариант покрытия контактов. Типовые параметры ряда СНЦ23 включают:

• максимальное рабочее напряжение — до 700 В амплитудного значения для постоянного и переменного тока;
• рабочий ток на контакт — до 15 А;
• максимальный кратковременный ток на контакт — до 35 А;
• сочленение — байонетное, с быстрым и надёжным зажимом;
• поляризация — многопозиционная пятишпоночная, защищающая от неправильного включения;
• покрытие контактов — серебро или золото, обеспечивающее стабильность переходного сопротивления и коррозионную стойкость;
• количество циклов сочленения-расчленения — не менее 500;
• минимальная наработка — от нескольких тысяч до десятков тысяч часов в зависимости от температурных режимов и токовой нагрузки;
• срок сохраняемости без потери параметров — до 15 лет при соблюдении требований хранения и монтажа завода-изготовителя.

Рабочий диапазон температур составляет приблизительно от минус 60 градусов Цельсия до плюс 100 — плюс 200 градусов Цельсия в зависимости от конкретного исполнения и вида покрытия.

Применение

Разъём СНЦ23-45/39В-6-а-В Элекон «5» применяется в системах, где требуется высокая плотность контактов при умеренных и значительных токах нагрузки. Изделие подходит для подключения многопроводных жгутов, силовых линий питания и сигнальных магистралей в аппаратуре промышленной автоматики, испытательных стендах, передвижных электроустановках и специальной технике.

Исполнение «вилка» позволяет устанавливать разъём на кабельную часть или на корпус блока в качестве ответной части стационарной розетки. Конструкция с байонетным замком снижает время на соединение и исключает самопроизвольное размыкание при вибрационных и ударных нагрузках.

Особенности хранения и монтажа

Изделие поставляется в заводской упаковке и относится к приёмке «5». При хранении и монтаже следует соблюдать требования завода-изготовителя, указанные в эксплуатационной документации на ряд СНЦ23. Это обеспечивает сохранение электрических параметров в пределах заявленных характеристик на протяжении всего срока службы.

Перед установкой рекомендуется проверить целостность изоляторов, отсутствие механических повреждений корпуса и состояние контактов. При сочленении необходимо совместить шпоночные пазы ответных частей до полной фиксации байонетного замка. Пайку или обжим контактов следует выполнять инструментом, рекомендованным производителем для сохранения качества соединения.
