Назначение и область применения

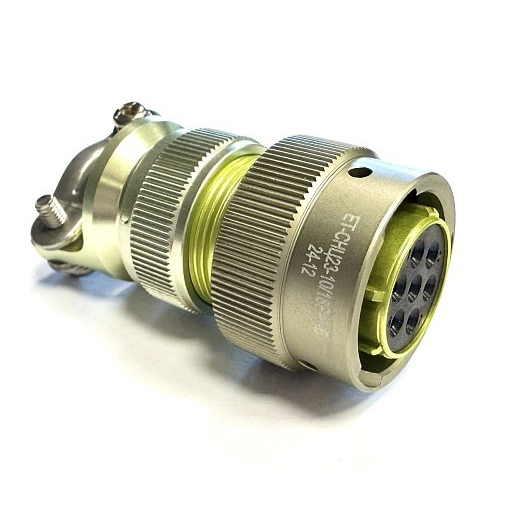

СНЦ23-45/39В-6-а-В Элекон «5» представляет собой цилиндрический электрический разъём-вилку, выпускаемый заводом Элекон. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3000 Гц при амплитудном напряжении до 700 В. Разъём ориентирован на применение в составе промышленного оборудования, авиационной и военной техники, где требуется стабильное соединение в условиях вибрационных нагрузок, перепадов температур и повышенных требований к надёжности.

Конструкция рассчитана на жёсткие условия эксплуатации. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия при серебряном покрытии контактов и до плюс 155 градусов Цельсия при золотом покрытии. Это позволяет использовать разъём в климатических зонах с экстремально низкими и высокими температурами без потери электрических характеристик.

Технические особенности

Разъём оснащён 45 контактами и имеет условный размер корпуса 39. Конструктивное исполнение обозначено индексом 6-а, тип «В» указывает на вилочную часть соединителя. Максимальный рабочий ток на контакт составляет 15 А, предельное значение тока достигает 35 А. Такие параметры обеспечивают работу с силовыми и сигнальными цепями средней и высокой нагрузки.

Сочленение ответных частей выполняется по байонетной схеме с пятишпоночной поляризацией, что исключает неправильное подключение и гарантирует однозначную ориентацию при стыковке. Ресурс соединений-расчленений достигает 500 циклов, наработка на отказ составляет от 3000 до 13000 часов в зависимости от условий применения и типа покрытия контактов.

Ключевые характеристики

• Количество контактов: 45
• Условный размер корпуса: 39
• Конструктивное исполнение: 6-а
• Тип соединителя: вилка «В»
• Амплитудное напряжение: до 700 В
• Частота тока: до 3000 Гц
• Рабочий ток на контакт: 15 А
• Максимальный ток на контакт: 35 А
• Покрытие контактов: золото или серебро
• Количество циклов соединений-расчленений: до 500
• Наработка: от 3000 до 13000 часов
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия (серебро), до плюс 155 градусов Цельсия (золото)
• Поляризация: пятишпоночная
• Установка изолятора: многопозиционная

Конструкция и материалы

Изолятор разъёма имеет многопозиционную установку, что расширяет варианты монтажа и компоновки внутри корпуса. Покрытие контактов выполняется золотом или серебром — выбор материала определяется требованиями к стойкости против коррозии, переходному сопротивлению и условиям работы. Золотое покрытие предпочтительно для цепей с малыми токами и повышенными температурами, серебряное — для силовых цепей с высокой токовой нагрузкой.

Маркировка «5» в наименовании указывает на серию или модификацию, принятую производителем Элекон. Год выпуска данной позиции — 2010, приёмка «5» подтверждает соответствие установленным на заводе категориям контроля качества. Изделие поставляется в заводской упаковке, что исключает повреждения при транспортировке и хранении.

Преимущества применения

Байонетная фиксация с пятишпоночной поляризацией обеспечивает быстрое и безошибочное соединение, что особенно важно при обслуживании техники в полевых условиях или при ограниченном доступе к разъёму. Высокий ресурс циклов сочленения позволяет использовать разъём многократно без снижения надёжности контакта.

СНЦ23-45/39В-6-а-В Элекон «5» подходит для замены аналогичных соединителей в ранее выпущенном оборудовании, где требуется сохранение совместимости по посадочным размерам и электрическим параметрам. Применение данного разъёма оправдано в системах управления, распределительных устройствах, бортовых сетях и промышленных установках, где предъявляются повышенные требования к виброустойчивости, герметичности и стабильности электрического соединения.
