Назначение и область применения

Цилиндрический электрический разъём-вилка СНЦ23-45/39В-6-а-В производства завода Элекон предназначен для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу при частоте переменного тока до 3000 кГц и амплитуде напряжения до 700 В. Разъём обеспечивает надёжное разъёмное соединение в составе кабельных сборок, распределительных устройств и блоков аппаратуры.

Серия СНЦ23 находит широкое применение в промышленном оборудовании, авиационной технике и других областях, где предъявляются повышенные требования к герметичности соединения, стойкости к внешним воздействиям и стабильности электрических параметров в течение длительного срока эксплуатации. Благодаря байонетному сочленению и пятишпоночной поляризации корпуса исключается неправильная стыковка ответных частей, а многопозиционная установка изолятора позволяет задавать необходимое угловое положение контактов относительно корпуса.

Разъём поставляется в заводской упаковке, обеспечивающей сохранность изделия при транспортировке и хранении. Приёмка изделия — «5», что подтверждает прохождение установленных проверок. Год выпуска партии — 2007.

Конструктивные особенности и обозначение

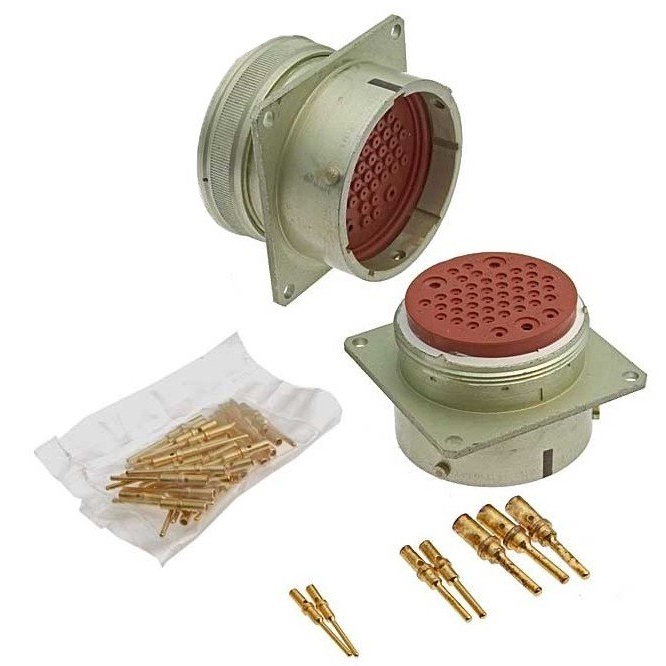

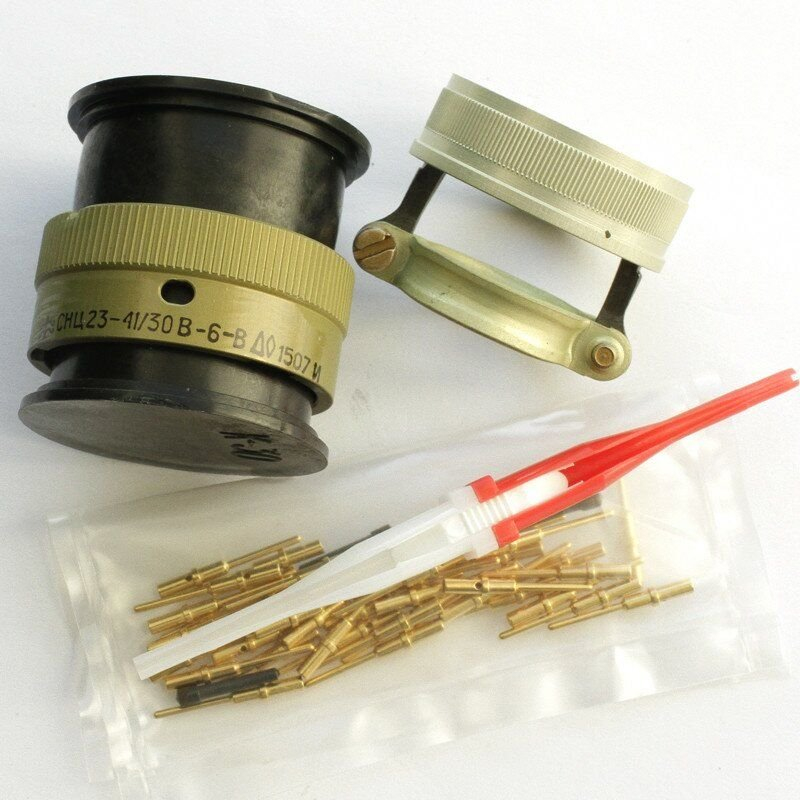

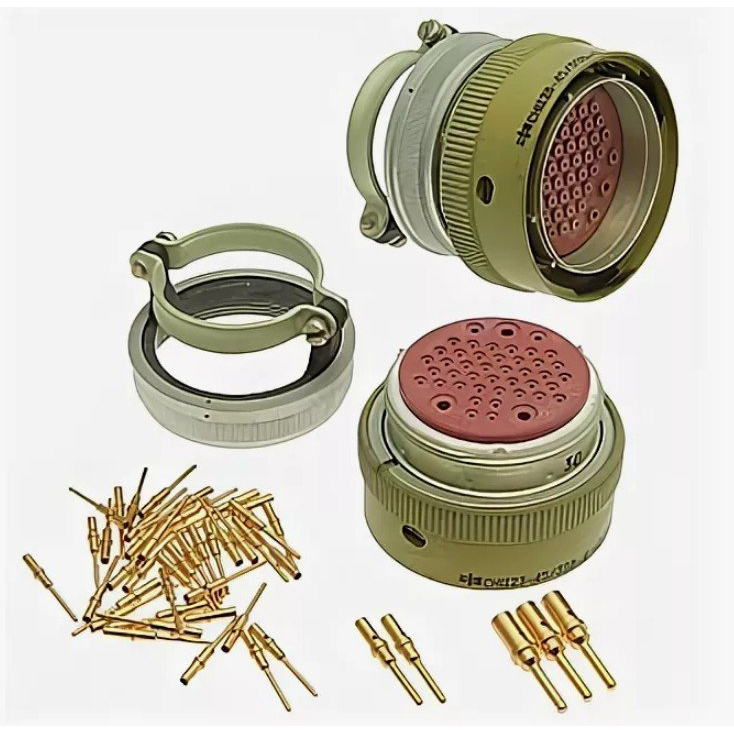

Корпус разъёма выполнен цилиндрическим, сочленение — байонетного типа, обеспечивающее быстрое и надёжное соединение с ответной частью. Пятишпоночная поляризация корпуса исключает ошибочную установку, а многопозиционная фиксация изолятора даёт возможность выбрать требуемое положение контактной группы. Покрытие контактов может быть выполнено из золота или серебра, что определяет допустимую рабочую температуру и стойкость к коррозии.

Расшифровка обозначения СНЦ23-45/39В-6-а-В:

• СНЦ23 — тип соединителя, определяющий конструктивное исполнение серии;
• 45 — количество контактов;
• 39 — условный размер корпуса;
• В — вилка (соединитель с штыревыми контактами);
• 6 — конструктивное исполнение;
• а — вариант исполнения;
• В — модификация (всепогодное или иное исполнение по документации завода).

Указанное количество контактов — 45 — обеспечивает достаточную плотность коммутации для многоканальных систем управления, питания и передачи сигналов. Условный размер корпуса 39 определяет габаритные и присоединительные размеры для подбора ответной розетки той же серии.

Электрические и эксплуатационные параметры

Максимальный ток на один контакт достигает 35 А, рабочий ток — до 15 А, что позволяет использовать разъём в цепях со значительной токовой нагрузкой. По напряжению изделие рассчитано на амплитуду до 700 В, что охватывает большинство промышленных и бортовых систем электропитания.

Температурный диапазон эксплуатации зависит от типа покрытия контактов:

• для серебряного покрытия — от минус 60 до плюс 100 °C;
• для золотого покрытия — от минус 60 до плюс 155 °C.

Количество циклов сочленения-расчленения составляет до 500, что обеспечивает возможность многократного обслуживания и перекоммутации без потери качества контакта. Наработка на отказ — от 3000 до 13000 часов в зависимости от условий эксплуатации. Срок сохраняемости изделия — 15 лет, что подтверждает длительную пригодность к применению при соблюдении условий хранения в заводской упаковке.

Совместимость и монтаж

Разъём предназначен для сочленения с ответными соединителями серии СНЦ23, имеющими соответствующий условный размер корпуса 39 и совместимую схему поляризации. При подборе ответной части необходимо учитывать количество контактов (45), тип сочленения (байонетное) и конструктивное исполнение. Монтаж кабеля к контактам выполняется согласно конструкторской и эксплуатационной документации завода-изготовителя, поставляемой с изделием или доступной по запросу.

Герметичность соединения и защита от внешних воздействий достигаются конструкцией корпуса и байонетного замка. Изделие предназначено для применения в условиях, где требуется стабильное электрическое соединение при вибрациях, перепадах температур и повышенной влажности. Конкретные показатели степени защиты, масса и габаритные размеры устанавливаются техническими условиями на данный тип соединителя и чертежами завода Элекон.
