Назначение и область применения

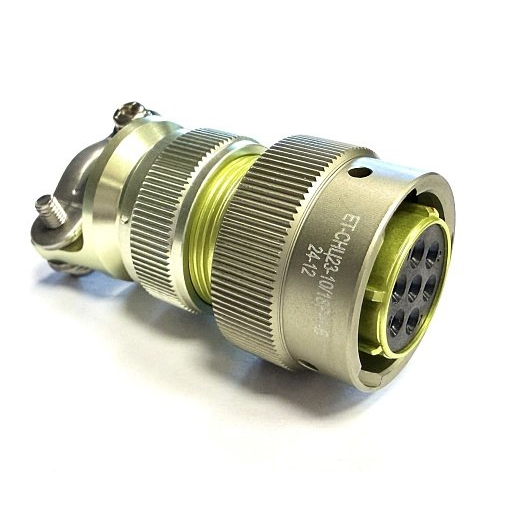

СНЦ23-45/39В-6-а-В производства Элекон «5» представляет собой цилиндрический электрический разъём-вилку, разработанный для создания надёжных разъёмных соединений в цепях постоянного и переменного тока. Изделие рассчитано на эксплуатацию при частоте до 3000 кГц и амплитудном напряжении до 700 В, что обеспечивает его универсальность в широком спектре электротехнических систем. Конструкция разъёма предполагает использование в промышленных и специальных электросистемах, где предъявляются повышенные требования к герметичности, стойкости к внешним воздействиям и стабильности электрического контакта. Благодаря своим техническим характеристикам разъём находит применение в авиационной технике, судостроении, промышленном оборудовании и других отраслях, требующих высокой надёжности соединений в жёстких условиях эксплуатации, включая вибрационные нагрузки и экстремальные температуры.

Технические характеристики

Разъём СНЦ23-45/39В-6-а-В обладает следующими подтверждёнными параметрами:

• Максимальное рабочее напряжение: до 700 В амплитудного значения.
• Рабочий ток на контакт: до 15 А, максимальный — до 35 А.
• Количество контактов: 45, условный размер корпуса — 39.
• Диапазон рабочих температур: от -60 до +100 °C при серебряном покрытии контактов, до +155 °C при золотом покрытии.
• Срок сохраняемости: 15 лет.
• Ресурс: до 500 соединений-расчленений, наработка от 3000 до 13000 часов.

Сочленение разъёма выполнено по байонетной схеме с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора, что исключает неправильное соединение и обеспечивает быстрое и надёжное сочленение и расчленение.

Конструктивные особенности

Корпус разъёма имеет цилиндрическую форму, характерную для серии СНЦ23, и обеспечивает высокую степень защиты от внешних воздействий. Контакты изделия покрыты золотом или серебром, что повышает долговечность электрического соединения и снижает переходное сопротивление. Выбор материала покрытия позволяет адаптировать разъём под конкретные условия эксплуатации: серебряное покрытие оптимально для стандартных режимов при температурах до +100 °C, золотое — для работы при повышенных температурах до +155 °C.

Приёмка и комплектация

Изделие имеет приёмку «5», что подтверждает соответствие установленным требованиям для данной категории продукции. Год выпуска партии — 2007. Поставляется в заводской упаковке, обеспечивающей сохранность изделия при транспортировке и хранении. Комплектация соответствует стандартной поставке разъёмов данного типа.

Преимущества и эксплуатационные возможности

СНЦ23-45/39В-6-а-В сочетает в себе компактные размеры при значительном количестве контактов, высокую токовую нагрузку и широкий температурный диапазон. Байонетное сочленение ускоряет монтаж и демонтаж соединений, что особенно важно при техническом обслуживании оборудования. Пятишпоночная поляризация исключает ошибочное подключение, а многопозиционная установка изолятора предоставляет дополнительные возможности по конфигурации цепей. Благодаря этим свойствам разъём подходит для применения в ответственных узлах, где отказ соединения недопустим.
