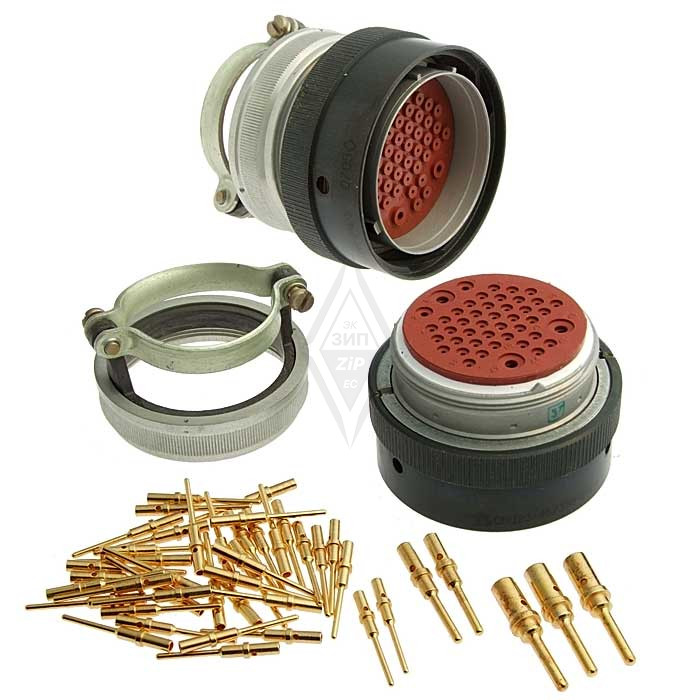

Назначение разъёма СНЦ23-45/39В-6А-В

Соединитель СНЦ23-45/39В-6А-В относится к группе цилиндрических электрических разъёмов серии СНЦ23 и предназначен для коммутации электрических цепей в составе кабельных сборок, распределительных устройств, промышленного оборудования и электронной аппаратуры. Изделие применяется там, где требуется разборное соединение с высокой механической надёжностью и защитой контактной зоны от внешних воздействий. Благодаря конструктивному исполнению с прямым кожухом и угловым положением изолятора соединитель хорошо подходит для монтажа в ограниченных пространствах, при прокладке кабеля вдоль корпусов приборов и в условиях плотной компоновки узлов.

Разъём рассчитан на работу в стационарных и подвижных установках, где необходима многократная стыковка и расстыковка без потери качества контакта. Основная задача изделия — обеспечить стабильное электрическое соединение между кабельной частью и ответной блочной или приборной частью при сохранении целостности сигнальных и силовых цепей.

Подтверждённые особенности конструкции

Маркировка СНЦ23-45/39В-6А-В содержит ключевые данные о техническом исполнении соединителя. В соответствии с обозначением изделие имеет следующие характеристики:

• Тип разъёма — СНЦ23, что определяет принадлежность к серии цилиндрических низкочастотных соединителей.
• Количество контактов — 45.
• Условный размер корпуса — 39.
• Часть соединителя — вилка, обозначенная литерой В.
• Конструктивное исполнение — 6, то есть кабельная часть с прямым кожухом.
• Особенность исполнения — угловое положение изолятора в корпусе вилки, на что указывает литера А.

Угловое расположение изолятора в корпусе вилки позволяет выводить кабель под углом относительно оси сочленения. Это особенно важно при монтаже в шкафах, стойках и приборах, где свободное пространство перед разъёмом ограничено. Прямой кожух в сочетании с угловым изолятором даёт удобный вариант для прокладки жгута вдоль панели или шасси без резких перегибов кабеля.

Корпус соединителя обеспечивает механическую защиту контактной группы и фиксацию кабельного ввода. Конструкция вилки предполагает надёжное сочленение с ответной розеткой того же типоразмера и той же серии. Контактная группа на 45 контактов позволяет коммутировать несколько независимых цепей в одном корпусе, что сокращает количество отдельных разъёмов и упрощает монтаж.

Применение в оборудовании и системах

СНЦ23-45/39В-6А-В используется в промышленной электронике, контрольно-измерительной аппаратуре, системах автоматизации и электропитания. Соединитель подходит для кабельных сборок, которые соединяют датчики, исполнительные механизмы, блоки управления и распределительные модули. Благодаря устойчивости к механическим нагрузкам и продуманной фиксации вилка может применяться в аппаратуре, подверженной вибрациям и многократным циклам соединения.

Изделие востребовано при построении стендового оборудования, испытательных установок, а также при ремонте и модернизации действующих электрических систем, где требуется замена или доукомплектация кабельной части соединителя. Угловая форма вилки упрощает организацию кабельных трасс внутри корпусов, снижая риск повреждения изоляции и контактов при изгибах жгута.

Разъём применяется в составе низкочастотных цепей, где важна повторяемость электрических параметров от соединения к соединению. Надёжный контакт каждого из 45 выводов обеспечивает корректную передачу сигналов управления и питания в пределах рабочих режимов, предусмотренных серией СНЦ23.

Монтаж и совместимость

Вилка СНЦ23-45/39В-6А-В предназначена для установки на кабель как кабельная часть соединителя. Прямой кожух защищает место заделки кабеля и обеспечивает удобный вывод проводников. Угловое положение изолятора требует аккуратного формирования жгута перед заделкой контактов, чтобы проводники каждого из 45 гнёзд заняли своё место без натяжения и пересечения.

Изделие совместимо с ответными частями серии СНЦ23 того же условного размера корпуса 39. Подбор ответной розетки выполняется по типу части соединителя, количеству контактов и конструктивному исполнению. При комплектации кабельной сборки важно учитывать, что данная вилка имеет угловое расположение изолятора, а ответная часть должна обеспечивать корректное сочленение по ключу и фиксацию соединительной гайки или байонетного замка.

Применение разъёма не требует специального инструмента сверх стандартного набора для заделки контактов серии СНЦ23. Качество соединения напрямую зависит от аккуратности монтажа, правильного выбора сечения проводов под контакты и соблюдения схемы распайки.
