Назначение и область применения

СНЦ23-45/39Р-8-В Исеть «5» — это розетка цилиндрического байонетного малогабаритного соединителя серии СНЦ23. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Розетка применяется в электро-, радио- и контрольно-измерительных приборах, где требуется компактное и надёжное коммутационное решение для передачи сигналов и питания по множеству цепей одновременно.

Благодаря цилиндрической байонетной конструкции соединитель обеспечивает быстрое сочленение и расчленение вилочно-разъёмной пары, устойчивое к вибрациям и механическим нагрузкам. Малогабаритное исполнение позволяет использовать розетку в приборах с ограниченным внутренним объёмом, а всеклиматическое исполнение «В» расширяет область применения, включая эксплуатацию в различных климатических условиях.

Конструктивные особенности и технические характеристики

Розетка имеет 45 контактов, что делает её пригодной для многожильных жгутов и сложных схем с большим числом сигнальных линий. Условный размер корпуса составляет 39 мм. Конструктивное исполнение «8» соответствует кабельной розетке с определённым типом кожуха. Монтаж проводов осуществляется обжимкой, а покрытие контактов выполнено из золота, что снижает переходное сопротивление и повышает стабильность контактного соединения.

В конструкции предусмотрены многошпоночная поляризация корпуса и многопозиционная установка изолятора. Это исключает неправильное сочленение и позволяет компоновать контакты в нужном порядке. Розетка входит в состав вилочно-разъёмной пары, при этом возможны варианты исполнения без кожуха, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.

• Тип изделия: розетка цилиндрического байонетного соединителя.
• Серия: СНЦ23.
• Количество контактов: 45.
• Условный размер корпуса: 39 мм.
• Конструктивное исполнение: «8» — кабельная розетка с определённым типом кожуха.
• Исполнение: всеклиматическое, «В».
• Монтаж проводов: обжимка.
• Покрытие контактов: золото.
• Рабочее напряжение: до 700 В.
• Рабочая частота: постоянный и переменный ток частотой до 3 МГц.
• Поляризация: многошпоночная.
• Установка изолятора: многопозиционная.

Приёмка, документы и производитель

Изделие выпускается ОАО «Уральский завод электрических соединителей» («Исеть») и соответствует ТУ ГЕ0.364.241ТУ. Представленный экземпляр имеет приёмку «5» и год выпуска 2009. Приёмка «5» подтверждает прохождение установленного контроля качества для данной категории продукции.

Комплектность и упаковка

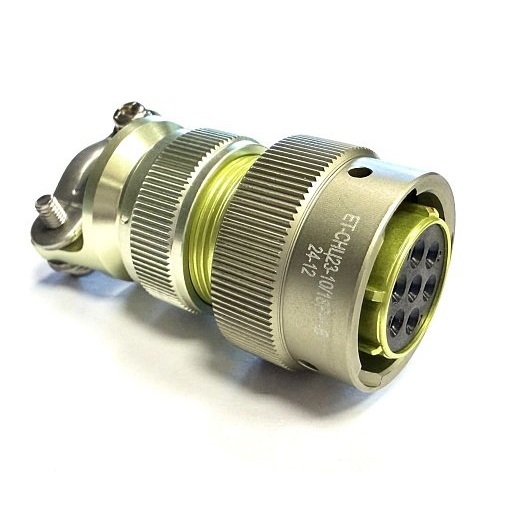

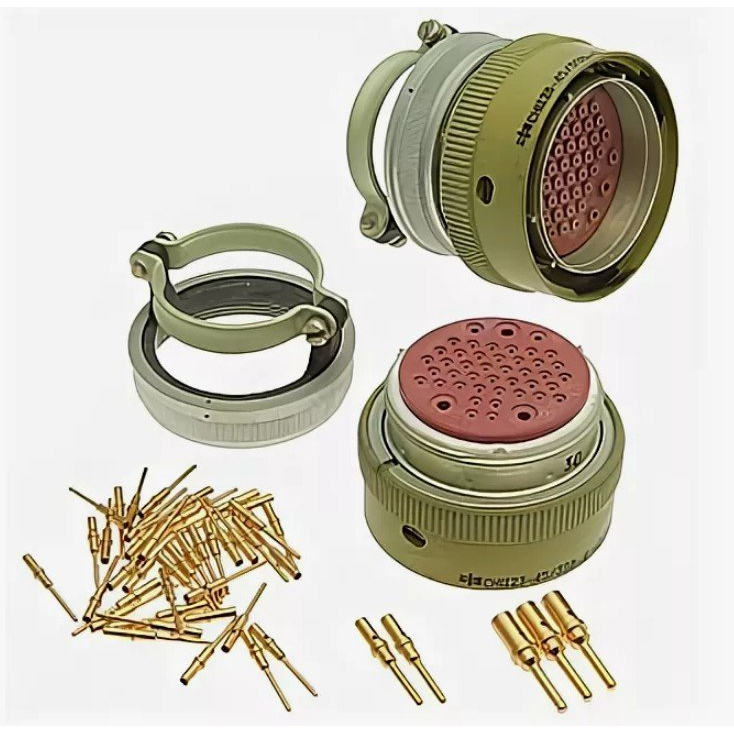

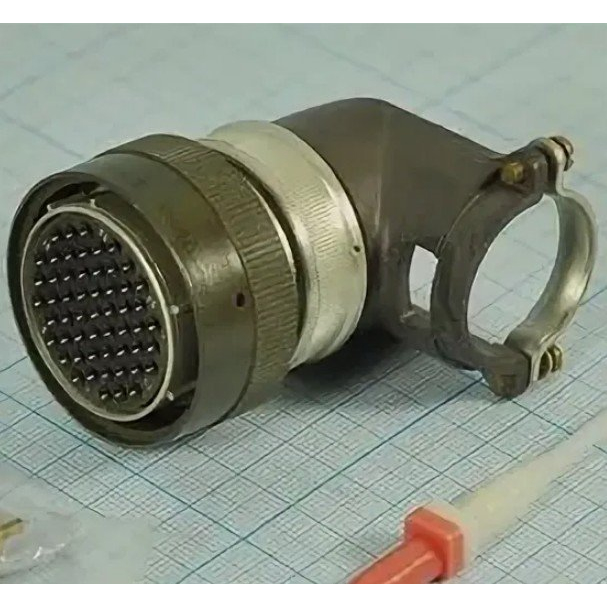

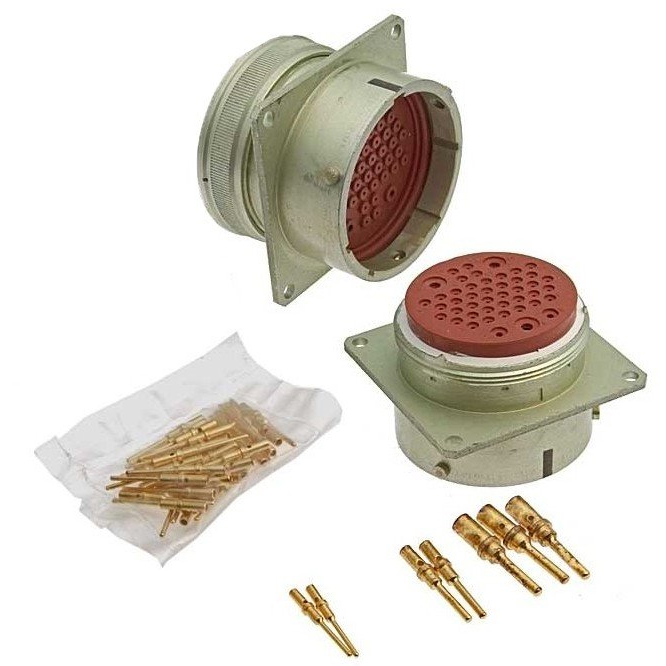

Товар поставляется в заводской упаковке. Краткое описание из каталога указывает именно заводскую упаковку, что обеспечивает сохранность контактов и защиту покрытия при транспортировке и хранении. На изображении показаны характерные цилиндрические разъёмы серии СНЦ23 с жгутами проводов в оливково-зелёном и серебристом исполнении.

Применение в составе вилочно-разъёмной пары

Розетка СНЦ23-45/39Р-8-В применяется совместно с ответной частью соединителя. При монтаже важно учитывать исполнение корпуса и тип кожуха, так как от этого зависит способ крепления и защиты жгута. Варианты без кожуха, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки позволяют адаптировать соединитель к конкретной компоновке прибора.

1. Определите требуемое исполнение корпуса и тип кожуха для вашей схемы.
2. Подготовьте провода под обжимку в соответствии с количеством контактов и сечением жгута.
3. Установите изолятор в нужную позицию с учётом многопозиционной установки.
4. Сочлените розетку с ответной частью, контролируя срабатывание байонетного замка и поляризацию.

Ключевые преимущества для практического использования

Соединитель сочетает компактность и надёжность, что особенно важно для радиоэлектронной аппаратуры и контрольно-измерительных приборов. Золотое покрытие контактов и обжимной монтаж способствуют стабильной работе в условиях повышенных требований к качеству соединения. Всеклиматическое исполнение «В» и приёмка «5» делают розетку пригодной для ответственных применений, где требуется подтверждённое качество и долговечность. Многошпоночная поляризация и многопозиционная установка изолятора упрощают сборку и снижают риск ошибок при монтаже.

Таким образом, СНЦ23-45/39Р-8-В Исеть «5» — это многоконтактная кабельная розетка серии СНЦ23 с байонетным соединением, рассчитанная на напряжение до 700 В и частоту до 3 МГц, выпущенная по ТУ ГЕ0.364.241ТУ и предназначенная для использования в составе вилочно-разъёмной пары в электро-, радио- и контрольно-измерительных приборах.
