Назначение

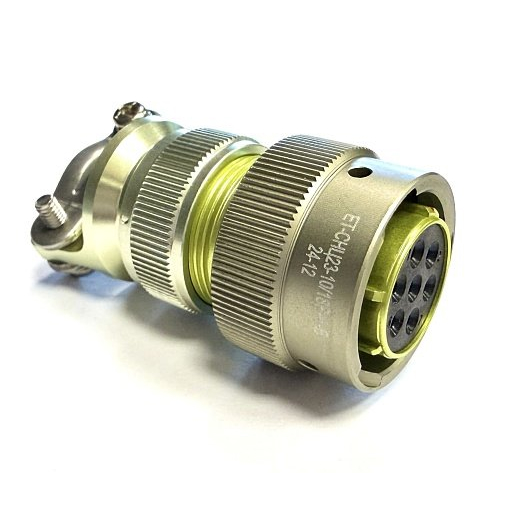

СНЦ23-45/39Р-6-В от завода Элекон с приёмкой «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии СНЦ23. Изделие предназначено для соединения электрических цепей переменного и постоянного тока в условиях повышенных механических и климатических нагрузок.

Розетка применяется там, где требуется стабильная коммутация при вибрации, ударах, широком диапазоне температур и повышенной влажности. Конструкция рассчитана на эксплуатацию в промышленных системах, авиационной и военной технике.

Электрические параметры и контактная система

Соединитель имеет 45 контактов круглой формы с разным диаметром и допустимым током:

• 40 контактов диаметром 1 мм — ток до 5 А;
• 2 контакта диаметром 1,5 мм — ток до 9 А;
• 3 контакта диаметром 2 мм — ток до 14 А.

Максимальное рабочее напряжение достигает 700 В. Сопротивление контактов составляет до 1,6 мОм для крупных контактов, сопротивление изоляции — не менее 5000 МОм. Такие параметры обеспечивают стабильную передачу сигналов и питания в составе ответственных электрических цепей.

Конструкция и механические свойства

Корпус розетки выполнен из алюминиевого сплава с анодированным зелёным покрытием. Диаметр корпуса составляет 49 мм, высота — 50 мм. Изолятор резиновый розового цвета.

Байонетное соединение обеспечивает до 500 циклов сопряжений. Вибрационная стойкость достигает 5000 Гц при 40 g, ударная стойкость — до 500 g. Механическая конструкция рассчитана на интенсивные нагрузки и сохраняет работоспособность при воздействии факторов внешней среды.

Условия эксплуатации и совместимость

Розетка работает в диапазоне температур от -60 до +155 °C. Исполнение В является всеклиматическим. Изделие сохраняет параметры при влажности 100% и давлении до 10⁻¹⁰ Па.

Соединитель соответствует ТУ ГЕ0.364.241ТУ. Он взаимосовместим с вилками СНЦ27, СНЦ28, СНЦ29 и аналогами MS3470 или D38999, что упрощает замену и комплектование оборудования.

Применение и подтверждённые сведения

Кабельная розетка применяется в промышленных системах, авиации и военной технике. Герметичность соединений и стойкость к механическим воздействиям делают её пригодной для ответственных узлов, где важна надёжность коммутации.

Артикул изделия — 21029, категория — СНЦ23, производитель — Элекон. В характеристиках указаны приёмка «5» и год 2015. Поставка осуществляется в заводской упаковке.
