Назначение и область применения

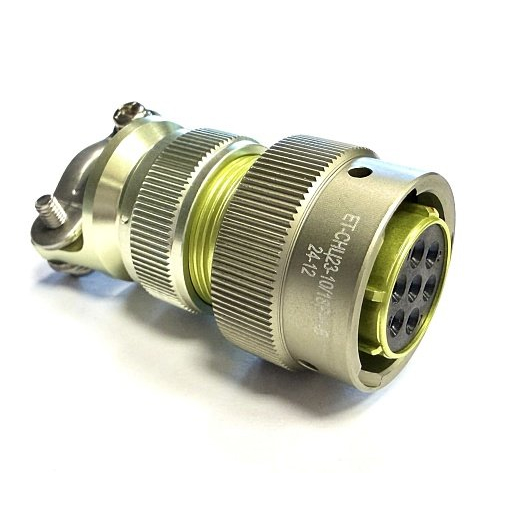

СНЦ23-45/39Р-6-В Элекон «5» — это кабельный цилиндрический низкочастотный электрический разъём российской серии СНЦ23, выпускаемый заводом «Элекон». Изделие представляет собой розетку кабельную с прямым кожухом и предназначено для работы в электрических цепях постоянного и переменного тока. Разъём рассчитан на применение в составе радиоэлектронной аппаратуры, промышленного оборудования и систем, эксплуатируемых в сложных климатических условиях.

Благодаря всеклиматическому исполнению «В» и расширенному диапазону рабочих температур, данная модель подходит для монтажа в устройствах, работающих как в отапливаемых помещениях, так и на открытом воздухе, в условиях повышенной влажности, вибрационных и ударных нагрузок. Конструкция обеспечивает надёжное сочленение и защиту контактных пар от внешних воздействий, что позволяет использовать разъём в ответственных узлах аппаратуры.

Технические особенности и параметры

Разъём имеет 45 контактов типа «гнездо», выполненных из латуни с золотым покрытием. В конструкции применяются контакты с диаметрами 1 мм, 1,5 мм и 2 мм. Токовая нагрузка на контакт зависит от диаметра:

• для контактов диаметром 1 мм — до 5 А;
• для контактов диаметром 1,5 мм — до 9 А;
• для контактов диаметром 2 мм — до 14 А.

Максимальное рабочее напряжение составляет до 700 В в амплитудном значении. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Сопротивление электрических контактов находится в пределах единиц миллиом и определяется диаметром контактных элементов.

Корпус изделия изготовлен из алюминиевого сплава с анодированным покрытием зелёного цвета. Изолятор выполнен из резины розового цвета. Кабельная часть оснащена прямым кожухом. Сочленение с ответной вилкой осуществляется байонетным методом, что обеспечивает быстрое и надёжное соединение. Поляризация корпуса — пятишпоночная, она исключает ошибки при сборке и гарантирует правильную ориентацию контактов.

Условия эксплуатации и надёжность

Изделие маркируется как всеклиматическое исполнение «В». Диапазон рабочих температур составляет примерно от −60 до +155…+200 °C, что подтверждает пригодность разъёма для эксплуатации в тяжёлых климатических условиях, включая районы с экстремально низкими и высокими температурами.

Допускается работа при относительной влажности воздуха до 100 процентов при температуре 35 °C. Разъём рассчитан на воздействие синусоидальной вибрации и многократных ударных нагрузок. Ресурс сочленения-расчленения достигает 500 циклов, минимальная наработка составляет около 1000 часов.

Приёмка изделия соответствует обозначению «5». Год выпуска партии — 2014. Товар поставляется в заводской упаковке, что исключает повреждения при хранении и транспортировке и подтверждает подлинность продукции производителя.
