Назначение и область применения

СНЦ23‑45/39Р‑6‑В производства «Элекон» — это цилиндрический низкочастотный электрический соединитель, выполненный в виде кабельной розетки с прямым кожухом. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно‑измерительных систем и передвижных установок. Соединитель рассчитан на работу в цепях с максимальным рабочим напряжением до 700 В амплитудного значения.

Благодаря всеклиматическому исполнению «В» изделие допускает эксплуатацию в широком диапазоне внешних условий, включая относительную влажность до 100 процентов при температуре плюс 35 градусов Цельсия и пониженном атмосферном давлении. Соединитель подходит для применения в составе аппаратуры, к которой предъявляются повышенные требования по надёжности электрических соединений и устойчивости к механическим воздействиям.

Конструктивные особенности

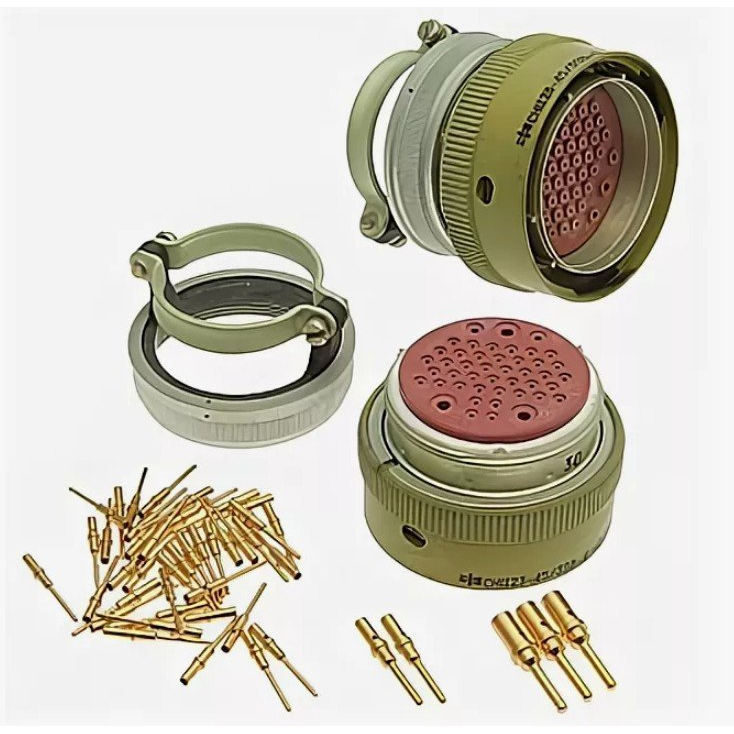

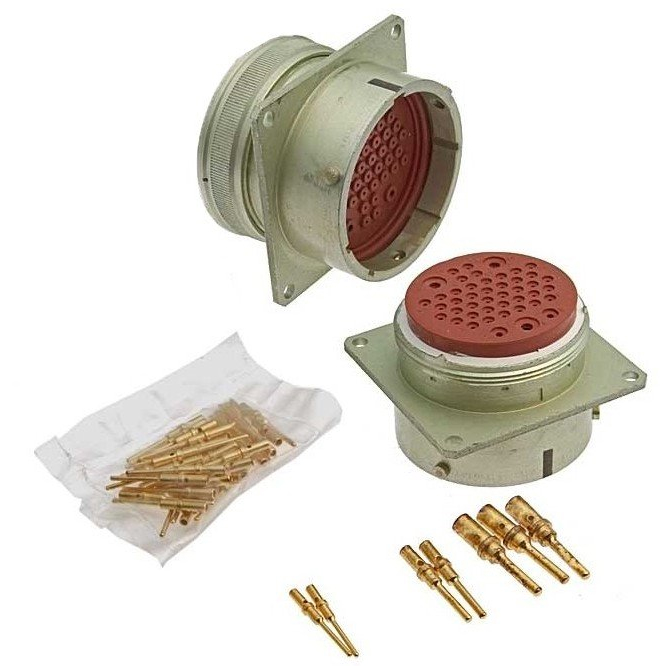

Соединитель относится к серии СНЦ23 и имеет кабельную часть в конструктивном исполнении «6» — с прямым патрубком. Корпус изготовлен из алюминиевого сплава с анодированием, цвет корпуса — зелёный. Изолятор выполнен из розовой резины. Метод сочленения — байонетный замок, обеспечивающий быстрое и надёжное соединение ответных частей. Поляризация пятишпоночная, что гарантирует однозначную ориентацию при стыковке и исключает неправильное соединение.

В состав соединителя входит 45 контактов:

• гнезда диаметром 1 мм — 40 штук;
• гнезда диаметром 1,5 мм — 2 штуки;
• гнезда диаметром 2 мм — 3 штуки.

Материал контактов — латунь, покрытие — золото. Контакты извлекаемые, монтаж кабеля осуществляется методом обжима. Для установки и извлечения контактов применяются специальные инструменты типов ИВИ‑1,0, ИВИ‑1,5 и ИВИ‑2,0 в зависимости от диаметра контакта.

Электрические параметры

Соединитель допускает следующие токовые нагрузки на контакт в зависимости от диаметра:

• контакты диаметром 1 мм — до 5 А;
• контакты диаметром 1,5 мм — до 9 А;
• контакты диаметром 2 мм — до 14 А.

Сопротивление контакта составляет не более 4 мОм для контактов диаметром 1 мм, не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1,6 мОм для контактов диаметром 2 мм. Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и надёжность

Интервал рабочих температур соединителя — от минус 60 до плюс 155 градусов Цельсия. Изделие рассчитано на не менее 500 циклов сочленения–расчленения, минимальная наработка составляет 1000 часов. Габариты корпуса — порядка 49 на 50 мм, рабочее положение — любое. Герметичность по коррозионному исполнению не предусмотрена.

Приёмка изделия — «5», год выпуска — 2012. Поставка осуществляется в заводской упаковке.
