Назначение и область применения

СНЦ23-45/39Р-6-В от завода Элекон (приемка «5»-ВП, ПЗ по нормам ГЕ0.364.241ТУ) представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Розетка применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и подвижных объектов, где требуется надежное разъемное соединение с высокой устойчивостью к внешним воздействиям.

Соединитель рассчитан на работу в цепях с рабочим напряжением до 700 В. Токовая нагрузка на контакт зависит от его диаметра: контакты диаметром 1 мм допускают ток до 5 А, диаметром 1,5 мм — до 9 А, диаметром 2 мм — до 14 А. Низкое переходное сопротивление контактов обеспечивает стабильную передачу сигналов и питающих напряжений: 4 мОм для контактов диаметром 1 мм, 2,5 мОм для диаметра 1,5 мм и 1,6 мОм для диаметра 2 мм. Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует отсутствие утечек между цепями даже при повышенной влажности.

Конструктивные особенности и технические характеристики

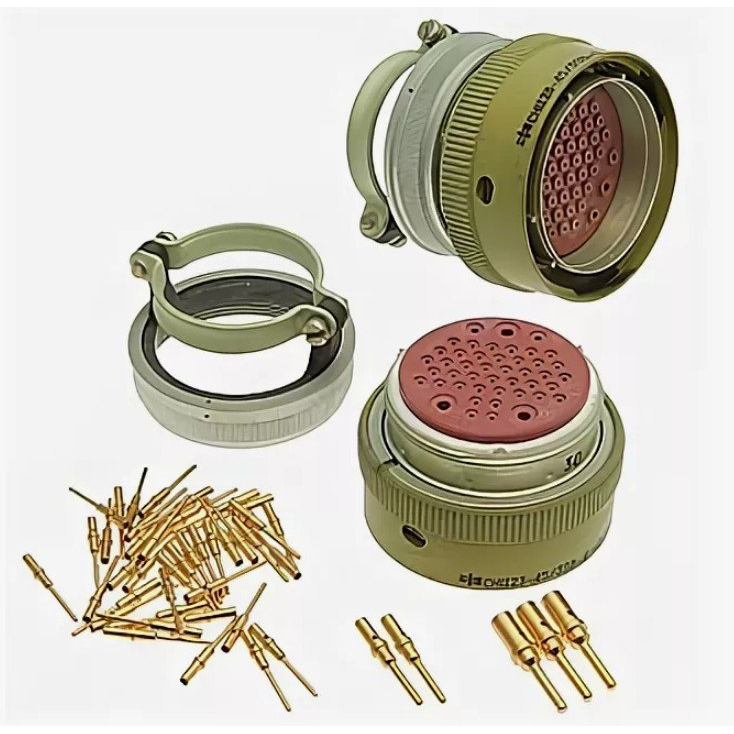

Розетка выполнена в прямом кожухе (тип К-П) с условным размером корпуса 39 и содержит 45 контактов-гнезд круглой формы. Распределение контактов по диаметрам: 40 штук диаметром 1 мм, 2 штуки диаметром 1,5 мм и 3 штуки диаметром 2 мм. Контакты изготовлены из латуни с золотым покрытием, что обеспечивает низкое переходное сопротивление и защиту от коррозии. Корпус выполнен из алюминиевого сплава с анодированием зеленого цвета, изолятор — из розовой резины. Габаритные размеры изделия составляют 49 мм в диаметре и 50 мм в высоту.

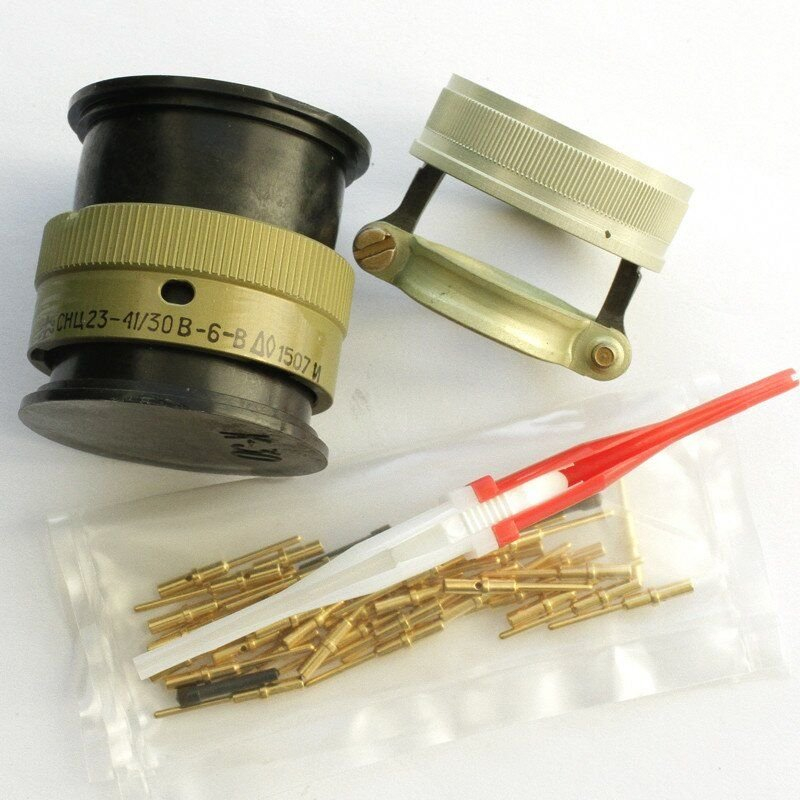

Метод сочленения — байонетный, обеспечивающий быстрое и надежное соединение без использования дополнительного инструмента. Электрический монтаж — обжимной, механический — объемный. Контакты являются извлекаемыми, для их замены или обслуживания используются инструменты ИВИ с диаметрами 1,0 мм, 1,5 мм и 2,0 мм. Поляризация пятишпоночная с нормальным положением изолятора, что исключает неправильное сочленение и повреждение контактов.

Соединитель обладает повышенной стойкостью к механическим и климатическим воздействиям. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 40 g, акустические шумы интенсивностью до 170 дБ и ударные нагрузки до 500 g. Ресурс составляет 500 сочленений-расчленений, наработка — не менее 1000 часов. Рабочий температурный диапазон — от минус 60 до плюс 155 градусов Цельсия.

Исполнение В является всеклиматическим и допускает эксплуатацию при относительной влажности 100 процентов при температуре плюс 35 градусов Цельсия и пониженном атмосферном давлении до 1,33 на 10 в минус десятой степени Па. Срок хранения изделия достигает 25 лет при соблюдении условий консервации и хранения.

Совместимость и взаимодействие с другими соединителями

Розетка СНЦ23-45/39Р-6-В взаимосочленяется с широким рядом ответных частей, что обеспечивает гибкость при построении кабельных сетей и модернизации оборудования:

• вилки СНЦ27;
• вилки СНЦ28;
• вилки СНЦ29;
• приборные розетки СНЦ23;
• соединители СНЦ132;
• соединители ОНЦ-БГ-1;
• переходники ОНЦ-БГ-3.

Возможна замена изделия аналогами других серий и производителей: СН2М, НС2, СНЦ233, ZH23, MS3470, D38999, KPT06. При подборе аналога необходимо учитывать соответствие количества и диаметров контактов, схемы поляризации, а также условий эксплуатации конкретного оборудования.

Комплектация и приемка

Изделие поставляется в заводской упаковке производителя — завода Элекон. Приемка «5» (военная приемка, ВП) с представителем заказчика по нормам технических условий ГЕ0.364.241ТУ подтверждает проведение полного цикла контрольных испытаний, включая проверку электрических параметров, механической прочности, климатической стойкости и герметичности. Год выпуска изделия — 2011. Страна производства — Россия.

Артикул для заказа: 21025. Категория каталога: СНЦ23. При оформлении заявки рекомендуется указывать полное наименование изделия и артикул для однозначной идентификации конфигурации.
