Назначение и область применения

СНЦ23-45/39Р-6-В Элекон «5» представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии СНЦ23, выпускаемую заводом «Элекон» (Россия) по техническим условиям ГЕ0.364.241ТУ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронных средств и промышленной аппаратуры. Буква «5» в обозначении относится к виду приёмки изделия (ВП, ПЗ), а не к типу разъёма, что важно учитывать при подборе комплектующих и оформлении заказа.

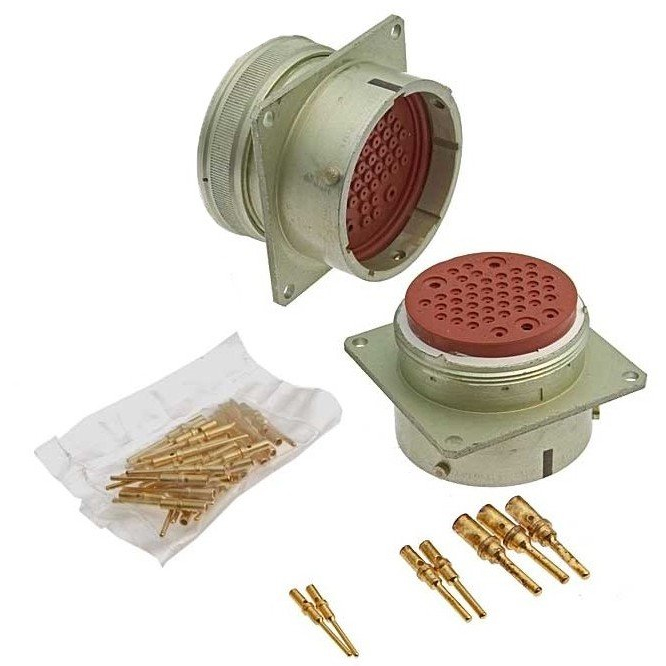

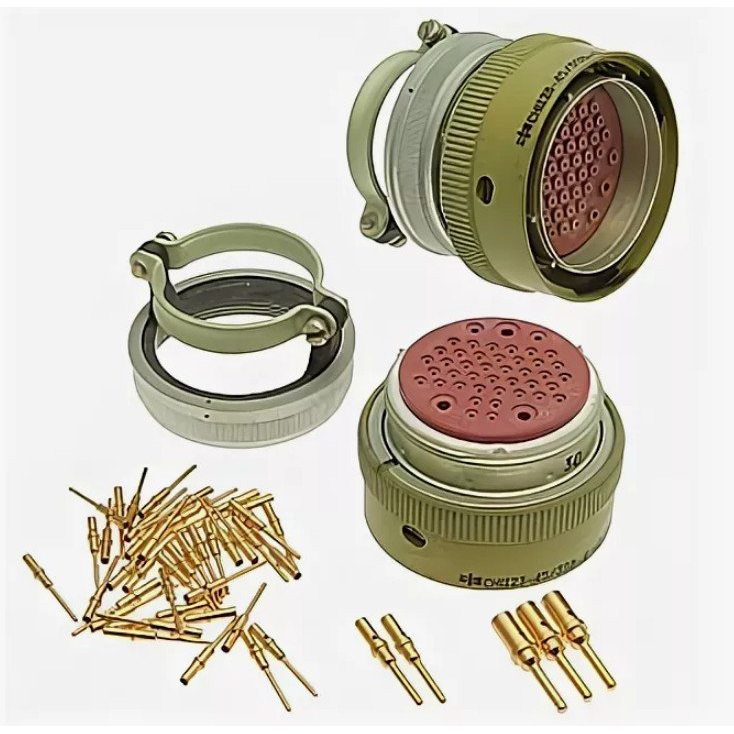

Розетка выполнена в кабельном исполнении с прямым кожухом и применяется для оконцевания многожильных кабелей при стационарном и подвижном монтаже. Соединитель рассчитан на эксплуатацию в условиях повышенных вибраций, акустических шумов и ударных нагрузок, включая импульсные воздействия до 40 g и до сотен g в импульсе, что подтверждает пригодность изделия для ответственных применений в бортовой и наземной аппаратуре.

Конструктивные особенности

Корпус розетки изготовлен из алюминиевого сплава и имеет анодированное покрытие зелёного цвета, обеспечивающее защиту от коррозии и механических повреждений. Изолятор выполнен из резины розового цвета, что соответствует типовому исполнению серии СНЦ23. Конструкция предусматривает байонетный механизм сочленения с ответной вилкой, гарантирующий быстрое и надёжное соединение с фиксацией от самопроизвольного разъединения.

Розетка содержит 45 контактов гнездового типа круглого сечения. Контакты распределены по диаметрам следующим образом:

• 40 контактов диаметром 1 мм;
• 2 контакта диаметром 1,5 мм;
• 3 контакта диаметром 2 мм.

Все контакты выполнены из латуни с золотым покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Контакты являются извлекаемыми, монтаж на провод осуществляется методом обжима с применением специализированного инструмента ИВИ1,0, ИВИ1,5 и ИВИ2,0 под соответствующие диаметры контактов.

Электрические параметры и совместимость

Максимальное рабочее напряжение соединителя достигает порядка 700 В. Допустимый ток на контакт зависит от диаметра контактного элемента: для контактов диаметром 1 мм рабочий ток составляет порядка 3–5 А, для контактов 1,5 мм и 2 мм — до 9–14 А и выше. Изделие рассчитано на количество сочленений-расчленений не менее 500 циклов, а минимальная наработка составляет порядка 1000 часов.

Рабочий температурный диапазон охватывает значения примерно от −60 до +155…+200 °C в зависимости от конкретной ревизии и исполнения, что соответствует всеклиматическому исполнению «В». Розетка СНЦ23-45/39Р-6-В взаимосочленяется с вилками и переходниками серии СНЦ23, а также с рядом других отечественных соединителей: СНЦ27, СНЦ28, СНЦ29, частично с СНЦ132 и ОНЦ-БГ-1, что расширяет возможности применения изделия при модернизации и ремонте существующего оборудования.

Комплектация и приёмка

Изделие поставляется в заводской упаковке, обеспечивающей сохранность при транспортировке и хранении. Год выпуска партии — 2011, вид приёмки «5» соответствует требованиям для изделий военной приёмки или приёмки заказчика. Артикул изделия — 21023. При монтаже необходимо использовать обжимной инструмент, соответствующий диаметрам применяемых контактов, а также соблюдать требования технических условий ГЕ0.364.241ТУ по разделке кабеля и установке контактов в изолятор.
