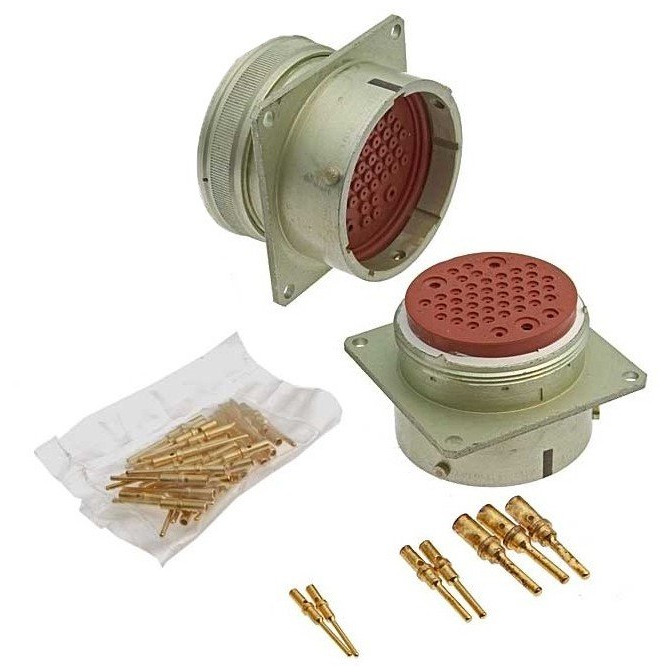

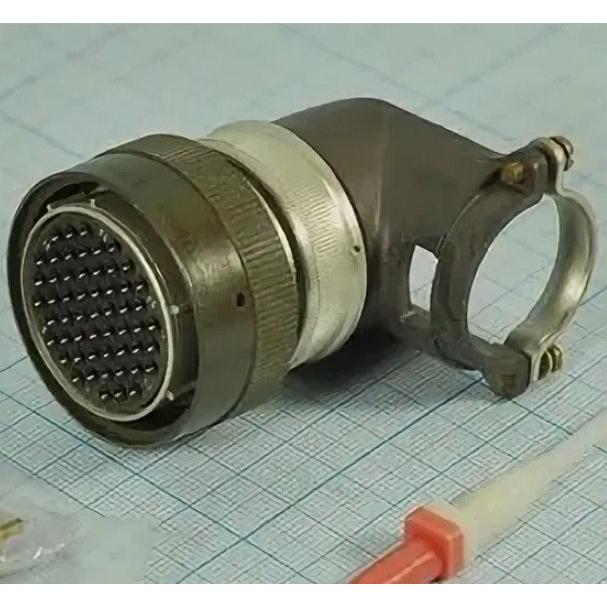

Соединитель СНЦ23‑45/39Р‑8‑В Элекон «5» — это низкочастотный цилиндрический (байонетный) малогабаритный разъём серии СНЦ23, выпускаемый заводом «Элекон» и обозначенный исполнением «5» (военное/специальное исполнение).

• СНЦ23 — тип: низкочастотный цилиндрический соединитель, байонетное быстроразъёмное замыкание.

• 45 — количество контактов в розетке.

• 39 — условный размер корпуса (в мм).

• Р — розетка (вилка помечается как В ).

• 8 — конструктивное исполнение (вариант размещения контактов и ключей).

• ‑В — условное обозначение позиции/типа исполнения (часто: «байонетный разъём»).

• Элекон «5» — производитель (ОАО «Элекон») и вариант исполнения «5» (повышенные требования к стойкости, герметичности, приемке по ВП/ОСМ‑приемке).

• Работает в цепях постоянного и переменного тока с частотой до порядка 3 МГц при рабочем напряжении до примерно 700 В.

• Номинальный рабочий ток на контакт в серии СНЦ23 обычно до 15 А (точное значение для конкретного исполнения нужно смотреть в ТУ ГЕ0.364.241ТУ / ГЕ0.364.241ТУ1).

• Корпус и замковый механизм — металлический, байонетного типа, с фиксацией поворотом на угол ~45°; обеспечивается быстрое разъединение и достаточно высокая вибро‑ и ударостойкость.

• Предназначен для применения в электронной аппаратуре, включая военную, промышленную и радиотехническую технику, где нужны надёжные низкочастотные цепи с многоштырьковыми соединениями.

• В комплекте обычно используется пара: вилка СНЦ23‑45/39В‑…‑В и розетка СНЦ23‑45/39Р‑8‑В «5» , имеющие между собой механическую и электрическую взаимозаменяемость только при совпадении модификации и исполнения.
