Назначение и область применения

СНЦ23-45/39Р-8-В от завода Элекон «5» — это цилиндрический низкочастотный байонетный соединитель малогабаритного типа, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока. Изделие применяется в промышленном оборудовании, системах автоматики и спецтехнике, где требуется герметичное подключение кабелей в условиях вибрации и агрессивной среды.

Соединитель состоит из вилки (В) и розетки (Р), имеет 45 контактов и условный размер корпуса 39 мм. Байонетное соединение обеспечивает быстрое и надёжное сочленение с фиксацией от самопроизвольного разъединения. Конструкция рассчитана на эксплуатацию в составе ответственных электрических цепей.

Технические особенности

Соединитель рассчитан на рабочее напряжение до 700 В и ток на контакт до 15 А. Рабочая частота достигает 3 МГц, что позволяет использовать изделие в низкочастотных цепях с повышенными требованиями к стабильности контакта. Маркировка расшифровывается так: СНЦ23 — тип, 45 — число контактов, 39 — размер корпуса, Р-8-В — розетка с конструктивным исполнением 8 и вилкой.

Производится заводом Элекон по ТУ ГЕ0.364.241ТУ с приёмкой ВП. Изделие выпускается в модификациях разной модификации (например, 8-а, 8-б), но базовая модель «5» соответствует стандартам завода Элекон. Характеристики приемки обозначены индексом «5», год выпуска — 2010.

Ключевые параметры

• Тип соединителя: цилиндрический низкочастотный байонетный, малогабаритный
• Число контактов: 45
• Условный размер корпуса: 39 мм
• Рабочее напряжение: до 700 В
• Ток на контакт: до 15 А
• Рабочая частота: до 3 МГц
• Состав: вилка (В) и розетка (Р)
• Приёмка: «5», по ТУ ГЕ0.364.241ТУ с приёмкой ВП
• Производитель: Элекон
• Категория: СНЦ23
• Артикул: 21034
• Год: 2010
• Упаковка: заводская

Применение в технике

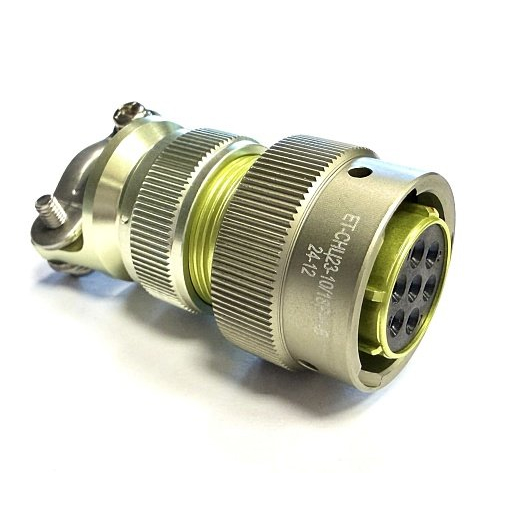

На изображении показаны типичные цилиндрические соединители серии СНЦ23 с многожильными жгутами, часто применяемые в военной и промышленной технике. Благодаря байонетному механизму и малогабаритному исполнению данный соединитель подходит для монтажа в ограниченном пространстве. Герметичное подключение кабелей обеспечивает устойчивость к внешним воздействиям, что особенно важно при эксплуатации в условиях вибрации, перепадов температур и загрязнённой среды.

Изделие используется в составе электрораспределительных систем, блоков управления, контрольно-измерительного оборудования и силовых цепей. Конструктивное исполнение 8 определяет способ монтажа и взаимное расположение контактов, что учитывается при проектировании ответных частей. Применение соединителя целесообразно в проектах, где требуется совместимость с ранее установленными компонентами серии СНЦ23.

Комплектация и упаковка

Товар поставляется в заводской упаковке производителя. Артикул для заказа — 21034. Перед установкой рекомендуется проверить целостность контактов и соответствие маркировки требованиям схемы подключения. Соединитель готов к монтажу и не требует дополнительной доработки при условии соблюдения технических параметров, указанных производителем.
