Назначение и область применения

СНЦ23-45/39Р-6-В Элекон «5» — цилиндрический низкочастотный электрический разъем-розетка серии СНЦ23, выпускаемый АО «Завод Элекон» по техническим условиям ГЕ0.364.241ТУ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъем ориентирован на применение в соединительных линиях, эксплуатируемых в жестких климатических и вибрационных условиях, включая объекты с военной приемкой и приемкой заказчика.

Кабельная часть с прямым кожухом позволяет монтировать разъем непосредственно на кабельные сборки. Конструкция рассчитана на многократное сочленение и расчленение, сохраняя стабильность электрических параметров в пределах заявленного ресурса.

Конструктивные особенности

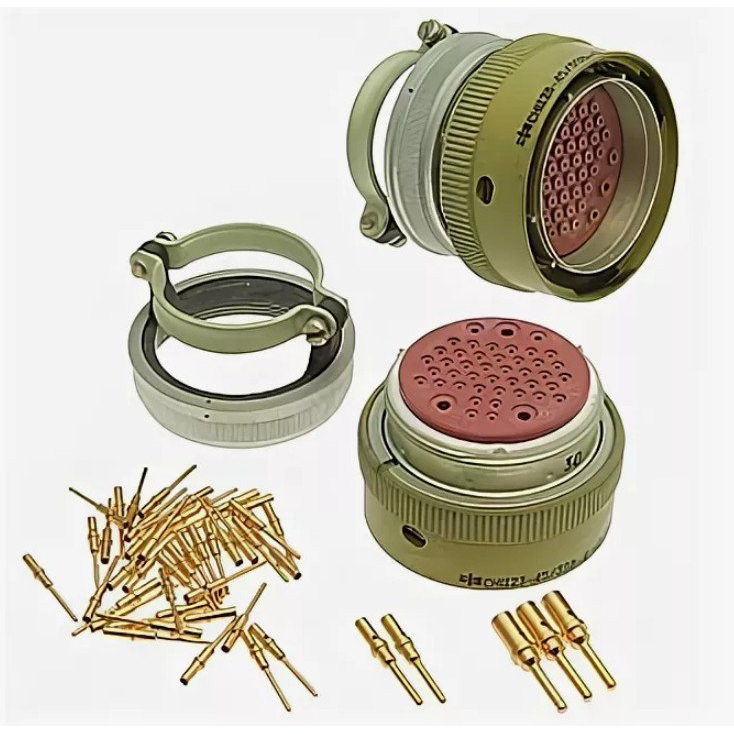

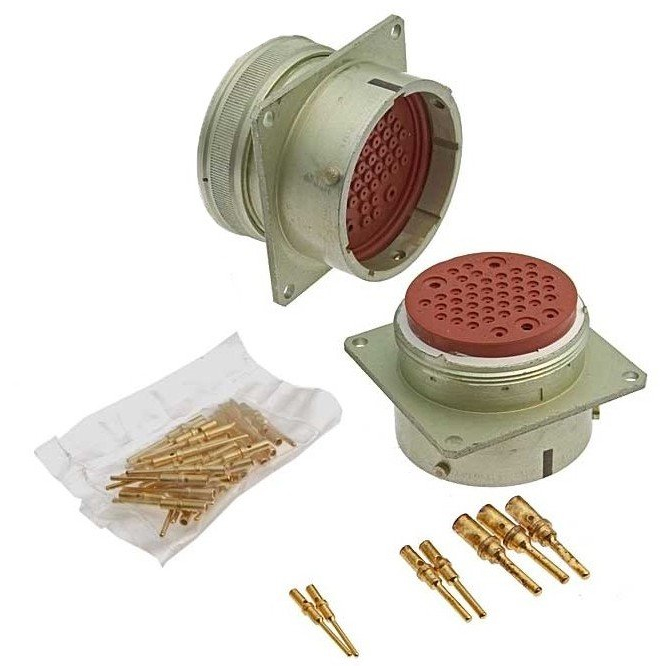

Корпус разъема выполнен из алюминиевого сплава с анодированным покрытием и зеленой окраской, что обеспечивает защиту от коррозии и механических повреждений. Изолятор изготовлен из резины розового цвета. Контакты — круглые, латунные, с золотым покрытием, извлекаемые, что упрощает ремонт и замену отдельных элементов.

• Тип соединения — байонетное, обеспечивающее быстрое и надежное сочленение.
• Количество контактов — 45, условный размер корпуса 39, диаметр корпуса около 49 мм.
• Диаметры контактов — 1 мм, 1,5 мм и 2 мм в зависимости от комплектации.
• Поляризация — пятишпоночная, ориентация — по пазу и размещению контактов.
• Монтаж электрический — обжим контактов на проводах, механический монтаж — кабельный с прямым кожухом.

Рабочий ток на контакт составляет до 5 А для контактов диаметром 1 мм, до 9 А для контактов 1,5 мм и до 14 А для контактов 2 мм. В ряде справочных описаний указывается диапазон рабочей нагрузки от 3 до 9 А на контакт в зависимости от типа применяемого контакта.

Электрические параметры

Разъем рассчитан на максимальное рабочее напряжение до 700 В амплитудного значения. Основные электрические характеристики обеспечивают надежную передачу сигналов и питающих напряжений в низкочастотных цепях.

• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — порядка единиц миллиом, зависит от диаметра контакта.
• Диапазон рабочих частот — до 3 МГц.

Золотое покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, что особенно важно при длительной эксплуатации и хранении.

Климатическое исполнение и стойкость к внешним воздействиям

Климатическое исполнение «В» — всеклиматическое. Разъем допускает эксплуатацию при высокой влажности до 100% при температуре плюс 35 градусов Цельсия и в широком диапазоне атмосферного давления. Температурный диапазон работы составляет примерно от минус 60 до плюс 155–200 градусов Цельсия в зависимости от источника справочных данных.

Изделие обладает высокой механической прочностью и устойчивостью к внешним воздействующим факторам:

• Вибрационные нагрузки — до 40 g.
• Акустические шумы — до 170 дБ.
• Многократные ударные нагрузки — до 150 g.
• Однократные ударные нагрузки короткими импульсами — до 500 g.

Ресурс разъема составляет порядка 500 циклов сочленения-расчленения, минимальная наработка — около 1000 часов. Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции с военной приемкой.
