Назначение и область применения

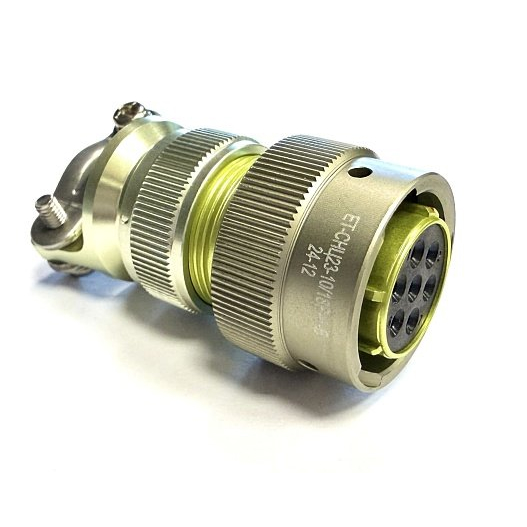

СНЦ23-45/39Р-6-В Элекон «5» — российский цилиндрический низкочастотный электрический соединитель серии СНЦ23 производства АО «Завод Элекон». Изделие выполнено по техническим условиям ГЕ0.364.241ТУ и представляет собой кабельную розетку с прямым кожухом и байонетным соединением. Соединитель предназначен для коммутации цепей постоянного и переменного тока с частотой до нескольких мегагерц в условиях повышенных механических нагрузок и широкого диапазона температур.

Основные сферы использования:

• радиоэлектронная аппаратура различного назначения;
• военные устройства и системы связи;
• промышленное оборудование с жёсткими требованиями к надёжности соединений;
• измерительные и контрольно-проверочные комплексы.

Технические особенности и конструкция

Соединитель рассчитан на 45 контактов типа «гнездо». Контакты извлекаемые, круглые, изготовлены из латуни с золотым покрытием. Диаметры контактов распределены следующим образом: 40 штук диаметром 1 мм, 2 штуки диаметром 1,5 мм и 3 штуки диаметром 2 мм. Такое сочетание позволяет гибко подбирать токовые нагрузки под конкретные цепи.

Корпус соединителя выполнен из алюминиевого сплава с анодированным покрытием зелёного цвета. Изолятор — резиновый, розового цвета. Поляризация пятишпоночная, ориентация контактов задаётся пазом, что исключает неправильное сочленение с ответной частью.

Электрические параметры

• Максимальное рабочее напряжение: до 700 В амплитудного значения для постоянного и переменного тока.
• Допустимый рабочий ток на контакт: до 5 А для контактов диаметром 1 мм.
• Допустимый рабочий ток на контакт: до 9 А для контактов диаметром 1,5 мм.
• Допустимый рабочий ток на контакт: до 14 А для контактов диаметром 2 мм.

В ряде источников указывается общий диапазон рабочих токов от 3 до 15 А в зависимости от типа и диаметра конкретного контакта.

Эксплуатационные характеристики

• Интервал рабочих температур: от минус 60 до плюс 155 градусов Цельсия, по отдельным данным — до плюс 200 градусов Цельсия.
• Исполнение «В» — всеклиматическое.
• Относительная влажность воздуха до 100 процентов при температуре плюс 35 градусов Цельсия.
• Герметичность по корпусу не предусмотрена.
• Ресурс: не менее 500 циклов сочленения и расчленения.
• Минимальная наработка: порядка 1000 часов.

Совместимость и комплектация

Соединитель СНЦ23-45/39Р-6-В совместим с другими частями серии СНЦ23, а также с рядом разъёмов и переходников смежных серий, включая СНЦ27, СНЦ28, СНЦ29 и другие. Это обеспечивает возможность интеграции изделия в уже существующие системы без необходимости замены ответных частей.

Товар поставляется в заводской упаковке. Приёмка — «5», год выпуска — 2017. Артикул изделия: 21031.
