Назначение и область применения

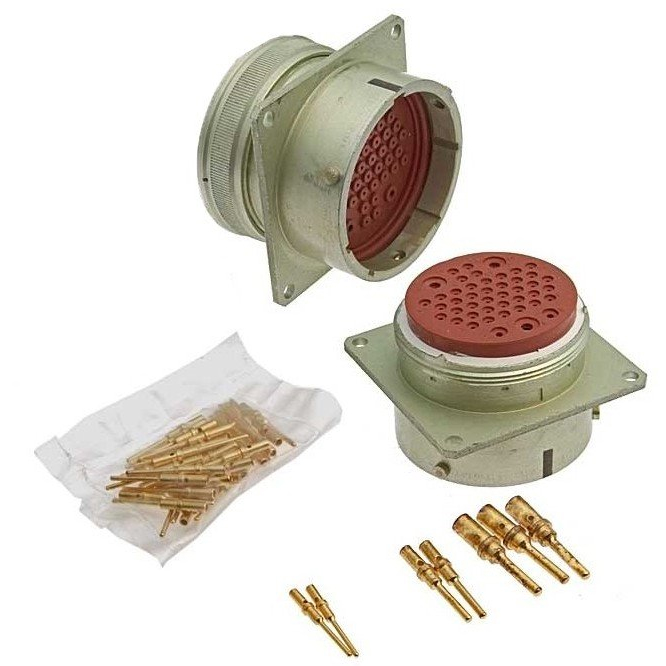

СНЦ23-45/39Р-6-В от завода Элекон (исполнение «5») — это всеклиматическая кабельная розетка цилиндрического разъема серии СНЦ23. Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока в условиях, требующих повышенной устойчивости к внешним воздействиям. Розетка широко применяется в промышленных и специальных системах, где критически важны герметичность, стабильность контакта и длительный срок службы, в том числе в советской и российской технике различного назначения.

Конструктивные особенности и технические параметры

Разъем оснащен 45 контактами с диаметрами 1 мм, 1,5 мм или 2 мм. Максимальное рабочее напряжение составляет 700 В. Токовая нагрузка достигает 14–15 А на контакт в зависимости от размера, а по отдельным спецификациям — от 3 до 9 А. Сопротивление изоляции — не менее 5000 МОм.

Рабочий температурный диапазон изделия: от -60 до +100 °C. Для исполнений с покрытием контактов золотом или серебром верхняя граница может достигать +155–200 °C. Ресурс разъема — 500 сочленений-расчленений, наработка — от 1000 часов. Срок хранения — 15 лет.

Условное обозначение расшифровывается следующим образом:

• СНЦ23 — тип разъема;
• 45 — количество контактов;
• 39 — размер корпуса, мм;
• Р — розетка;
• 6 — кабельная часть с прямым кожухом;
• В — всеклиматическое исполнение.

Вид соединения — резьбовое. Покрытие контактов — серебро или золото.

Приемка и комплектация

Изделие имеет приемку «5», что подтверждает соответствие установленным требованиям для данной категории продукции. Год выпуска — 2010. Товар поставляется в заводской упаковке, обеспечивающей сохранность разъема при транспортировке и хранении.
