Назначение и область применения

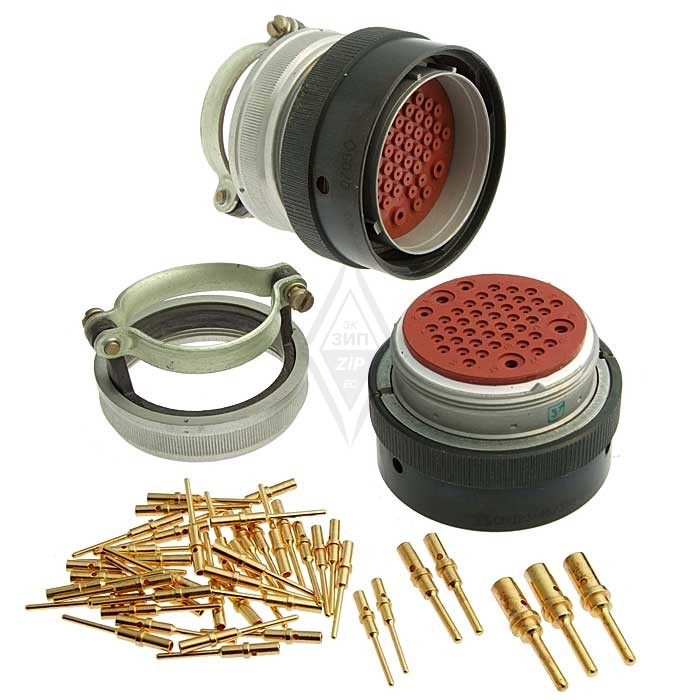

СНЦ23-45/39Р-8-А-В представляет собой электрический соединитель кабельного типа с угловым кожухом, предназначенный для коммутации электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования и транспортных систем. Устройство рассчитано на использование в условиях ограниченного монтажного пространства, где угловая конструкция корпуса обеспечивает удобный вывод кабеля и снижает механическую нагрузку на место соединения.

Соединитель допускает применение в цепях с максимальным рабочим напряжением до 700 В. Благодаря байонетному типу сочленения обеспечивается быстрое и надёжное соединение и разъединение, что особенно важно при регулярном обслуживании оборудования. Ресурс изделия составляет до 1000 циклов сочленений-расчленений, что подтверждает его пригодность для многократного использования в эксплуатационных условиях.

Изделие устойчиво к воздействию синусоидальных вибраций в диапазоне частот от 1 до 5000 Гц. Это позволяет применять соединитель в аппаратуре, работающей в условиях повышенных механических нагрузок, включая подвижные транспортные средства и промышленные установки.

Технические особенности конструкции

Соединитель СНЦ23-45/39Р-8-А-В имеет следующие конструктивные параметры, определяющие его электрические и механические характеристики:

• Количество контактов — 45
• Условный диаметр корпуса — 39 мм
• Тип соединения — байонетное
• Покрытие контактов — золото
• Диаметр контактов — от 1 до 2 мм в зависимости от контактной группы
• Способ монтажа проводов — обжимной
• Максимальное рабочее напряжение — 700 В
• Количество циклов сочленения-расчленения — до 1000

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления, что положительно влияет на долговременную надёжность соединения. Обжимной способ монтажа проводов исключает необходимость пайки и упрощает процесс сборки кабельных жгутов в производственных условиях.

Угловой кожух кабельной розетки позволяет подводить кабель под углом к оси соединителя, что уменьшает требования к свободному пространству за задней панелью оборудования и снижает радиус изгиба кабеля в месте ввода.

Соответствие стандартам и условия хранения

Соединитель соответствует техническим условиям ГЕО.364.241ТУ. Данный документ определяет требования к конструкции, электрическим параметрам, механической прочности и стойкости к внешним воздействующим факторам, что гарантирует единообразие характеристик выпускаемых изделий.

Срок хранения устройства составляет до 15 лет при соблюдении условий, исключающих воздействие агрессивных сред, прямого попадания влаги и механических повреждений. Длительный срок хранения позволяет формировать складские запасы комплектующих без риска потери эксплуатационных свойств.

Соединитель предназначен для работы в составе кабельных сборок, эксплуатируемых в стационарных и подвижных объектах. Применение байонетной фиксации исключает самопроизвольное расчленение под действием вибрации, а конструкция корпуса защищает контактную группу от загрязнений и случайных прикосновений.
