Назначение и область применения

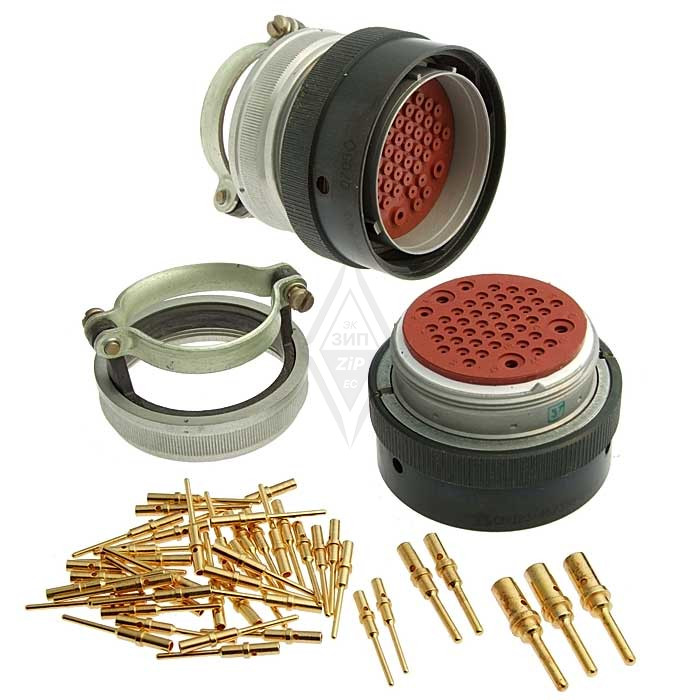

СНЦ23-45/39Р-6-В представляет собой кабельную розетку цилиндрического низкочастотного соединителя, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при максимальном рабочем напряжении до 700 В и обеспечивает надёжное разъёмное соединение в составе радиоэлектронной аппаратуры, испытательного оборудования, промышленной автоматики и бортовых систем.

Соединитель относится к серии СНЦ23 и применяется в условиях, где требуется устойчивость к широкому диапазону климатических и механических воздействий. Кабельное исполнение розетки позволяет монтировать её на концах жгутов и кабелей, обеспечивая удобство подключения к ответным вилкам приборного или кабельного типа. Благодаря совместимости с вилками серий СНЦ27, СНЦ28 и СНЦ29, данная розетка может использоваться в составе смешанных соединительных комплектов, что расширяет возможности её применения при модернизации и ремонте оборудования.

Изделие подходит для эксплуатации в герметичных и негерметичных отсеках аппаратуры, а также в условиях воздействия пониженного атмосферного давления, вибрационных и ударных нагрузок. Соединитель сохраняет работоспособность при температурах от минус 60 до плюс 200 градусов Цельсия и выдерживает длительное воздействие повышенной температуры до плюс 155 градусов Цельсия.

Технические характеристики

СНЦ23-45/39Р-6-В имеет 45 контактов и условный диаметр корпуса 39 мм. Электрические и эксплуатационные параметры изделия подтверждены следующими значениями:

• Количество контактов — 45;
• Условный диаметр корпуса — 39 мм;
• Максимальный ток на контакт — до 15 А;
• Максимальное рабочее напряжение — до 700 В;
• Частотный диапазон — до 3 МГц;
• Сопротивление контактов — не более 4 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Рабочая температура — от минус 60 до плюс 200 градусов Цельсия;
• Минимальная наработка — 1000 часов;
• Количество сочленений-расчленений — 500;
• Срок сохраняемости — 15 лет.

Соединитель рассчитан на работу при пониженном атмосферном давлении до 1,33 на 10 в минус десятой степени Па, что подтверждает его пригодность для использования в условиях разреженной атмосферы и вакуума. Многошпоночная поляризация корпуса и многопозиционная установка изолятора исключают ошибочное сочленение и повышают надёжность соединения.

Конструкция и исполнение

Розетка СНЦ23-45/39Р-6-В выполнена в кабельном варианте и комплектуется корпусными элементами, обеспечивающими фиксацию кабельного вывода. Конструкция серии СНЦ23 предусматривает различные исполнения кожухов, включая прямой кожух, угловой кожух и обойму под термоусаживаемые трубки. Это позволяет адаптировать соединитель под конкретные условия монтажа и компоновки аппаратуры.

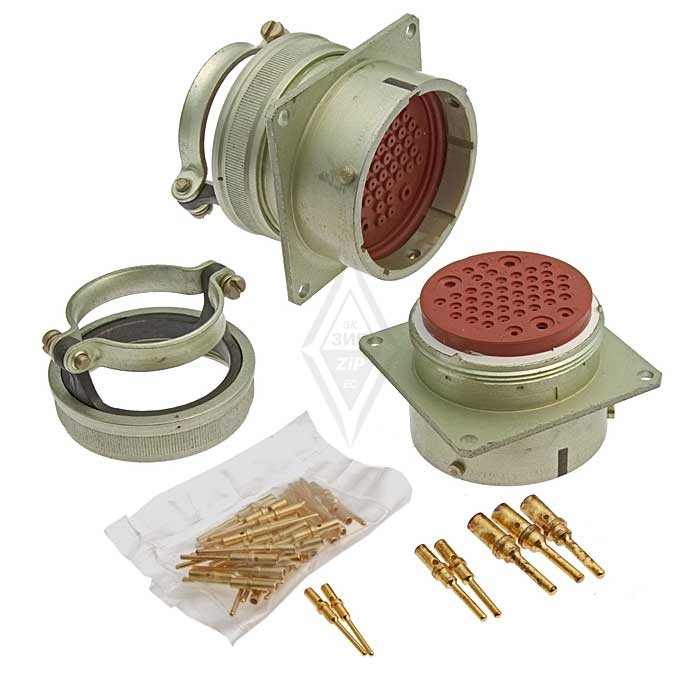

Изделие состоит из контактной части, изолятора и металлического корпуса. Ответная часть может быть выполнена как в приборном, так и в кабельном варианте. Соединение вилки и розетки обеспечивает стабильный электрический контакт при механических нагрузках. Устойчивость к вибрациям и механическим ударам позволяет применять соединитель в подвижных объектах и оборудовании, подверженном динамическим воздействиям.

Кабельная розетка данной модели рассчитана на многократное сочленение и расчленение — до 500 циклов, что подтверждает её долговечность при регулярном техническом обслуживании и замене блоков аппаратуры.

Условия эксплуатации и надёжность

СНЦ23-45/39Р-6-В предназначен для эксплуатации в различных климатических зонах в соответствии со своим температурным диапазоном. Изделие сохраняет заявленные характеристики как при экстремально низких температурах до минус 60 градусов Цельсия, так и при длительном воздействии повышенных температур до плюс 155 градусов Цельсия с кратковременным допуском до плюс 200 градусов Цельсия.

Срок сохраняемости соединителя составляет 15 лет, минимальная наработка — 1000 часов, что подтверждает стабильность электрических параметров в течение длительного периода. Сочетание высокого сопротивления изоляции не менее 5000 МОм и низкого сопротивления контактов не более 4 мОм обеспечивает малые потери сигнала и надёжную изоляцию цепей при напряжении до 700 В.

Соединитель пригоден для применения в аппаратуре, эксплуатируемой в условиях механических перегрузок и разреженной атмосферы. Наличие нескольких вариантов кожуха и совместимость с вилками смежных серий делают данную розетку универсальным компонентом при проектировании и обслуживании радиоэлектронных систем.
