Назначение и область применения

Соединитель электрический СНЦ23-45-39-Р-1-Б-В предназначен для организации разъёмного контактного соединения в электрических цепях постоянного и переменного тока. Изделие обеспечивает надёжную коммутацию при монтаже кабельных сборок, подключении бортового оборудования и соединении жгутов в составе электротехнических систем. Благодаря конструктивному исполнению и обжимному способу монтажа проводников соединитель подходит для стационарной установки и периодического обслуживания соединяемых узлов.

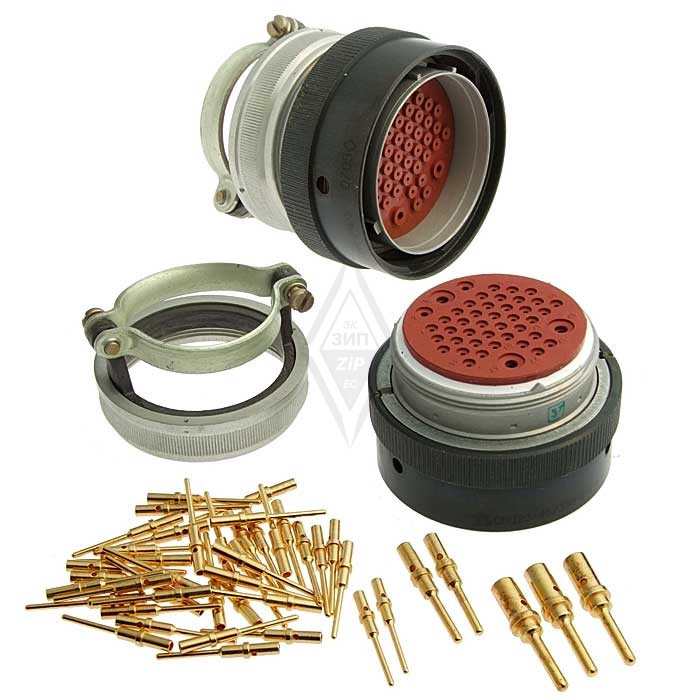

Тип изделия — кабельная розетка с прямым кожухом. Это определяет удобство подвода кабеля со стороны задней части соединителя и прямолинейную ориентацию ответной части при сочленении. Соединитель рассчитан на эксплуатацию в системах с рабочим напряжением до 700 В, что позволяет применять его в цепях питания, управления и сигнализации средней мощности.

Ключевые технические особенности

Соединитель СНЦ23-45-39-Р-1-Б-В имеет 45 контактов диаметром 1,0 мм. Контактные поверхности защищены золотым покрытием, которое обеспечивает стабильность переходного сопротивления и устойчивость к окислению при длительном хранении и эксплуатации. Изделие поставляется без контактов — пины устанавливаются отдельно под конкретный тип и сечение провода, что даёт возможность комплектовать соединитель под требования конкретного проекта.

Монтаж проводов выполняется обжимным способом. Это исключает паяные соединения, повышает повторяемость качества монтажа и упрощает замену отдельных проводников при обслуживании. Корпус имеет условный диаметр 39 мм и обеспечивает механическую защиту контактной группы, а также правильную ориентацию при сочленении с ответной частью.

Эксплуатационные параметры

• Количество контактов — 45
• Условный диаметр корпуса — 39 мм
• Тип соединителя — розетка кабельная с прямым кожухом
• Покрытие контактов — золото
• Диаметр контактов — 1,0 мм
• Максимальное рабочее напряжение — 700 В
• Монтаж провода — обжимной
• Срок сохраняемости — 15 лет
• Количество сочленений и расчленений — до 1000 циклов

Ресурс до 1000 циклов сочленения и расчленения подтверждает пригодность соединителя для обслуживаемых узлов, где требуется периодическое размыкание цепи. Срок сохраняемости 15 лет позволяет использовать изделие в составе запасных частей и комплектов длительного хранения без потери эксплуатационных характеристик.

Отраслевое применение

Соединители серии СНЦ23 востребованы в автомобильной промышленности, электронике и промышленном оборудовании. В автомобильной технике изделие применяется для подключения жгутов, датчиков, исполнительных устройств и блоков управления. В промышленной электронике — для межблочных соединений, подключения контрольно-измерительных приборов и модулей автоматизации. В составе промышленного оборудования соединитель обеспечивает разъёмное подключение приводов, распределительных устройств и систем электропитания.

Изделие соответствует техническим условиям ГЕО.364.241ТУ, что подтверждает его конструктивные и эксплуатационные характеристики для применения в составе электротехнических устройств и систем.
