Назначение соединителя СНЦ23-43/36В-8-В

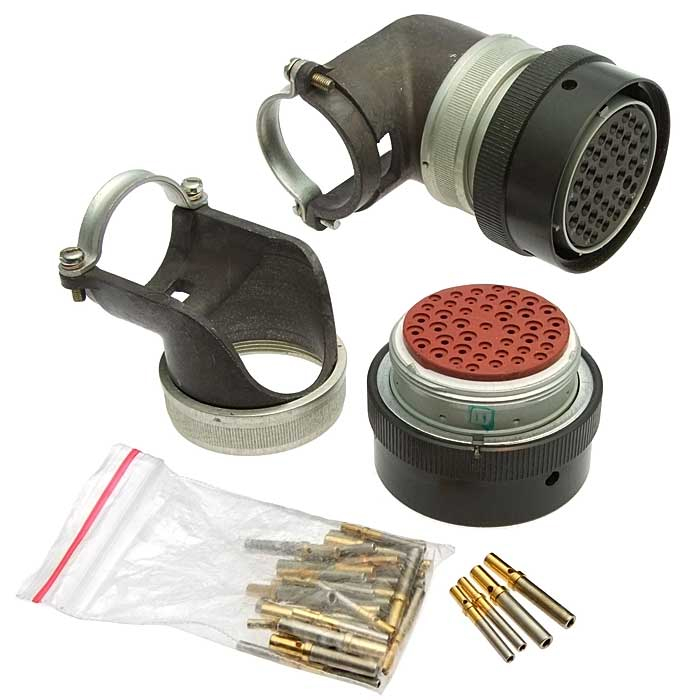

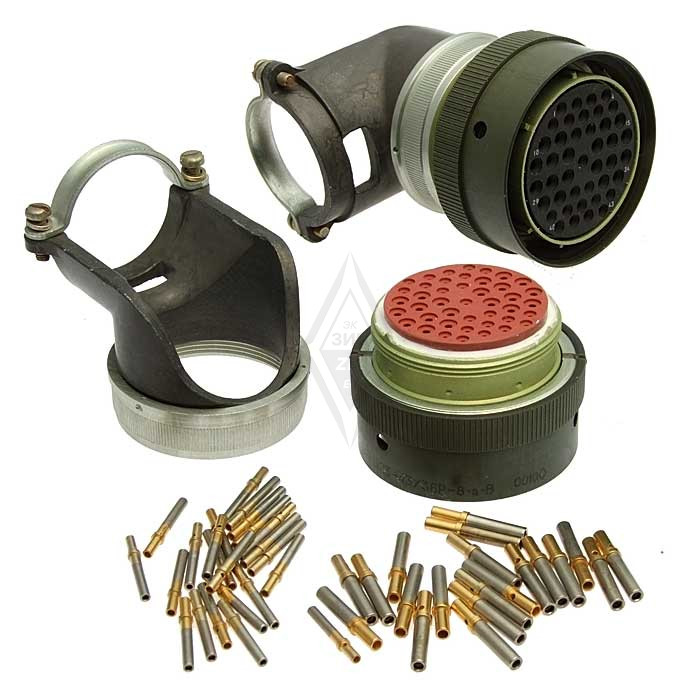

Электрический соединитель СНЦ23-43/36В-8-В (артикул 8054) относится к серии СНЦ23 и представляет собой кабельную вилку с угловым кожухом. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и транспортных систем. Конструкция с угловым выводом кабеля обеспечивает удобный монтаж в ограниченном пространстве, где прямой подвод кабеля невозможен или нежелателен.

Соединитель рассчитан на эксплуатацию в условиях повышенных механических и климатических нагрузок. Благодаря байонетному механизму сочленения обеспечивается быстрое и надёжное соединение ответных частей с фиксацией от самопроизвольного разъединения. Изделие подходит для применения в аппаратуре, к которой предъявляются требования по стойкости к вибрациям, ударам и широкому диапазону температур.

Подтверждённые конструктивные особенности

Модель СНЦ23-43/36В-8-В имеет следующие характеристики, подтверждённые техническими данными:

• Количество контактов — 43.
• Условный размер корпуса — 36 мм.
• Тип конструкции — 8 (кабельная часть с угловым кожухом).
• Рабочая температура — от минус 60 до плюс 200 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.

Соединитель оснащён байонетным замком, который гарантирует плотное прилегание контактных групп и исключает люфт при вибрационных воздействиях. Монтаж проводов выполняется методом обжимки, что обеспечивает стабильное электрическое сопротивление в месте соединения и упрощает технологический процесс сборки. Контакты имеют золотое покрытие, повышающее коррозионную стойкость и снижающее переходное сопротивление, что особенно важно при коммутации слаботочных сигнальных цепей.

Соединитель сохраняет работоспособность при длительном воздействии повышенных температур, что подтверждается верхним пределом рабочего диапазона. Минимальная наработка 1000 часов и ресурс 500 циклов сочленений-расчленений указывают на пригодность изделия к многократному использованию в составе обслуживаемого оборудования.

Применение и эксплуатационные условия

СНЦ23-43/36В-8-В применяется в промышленности и на транспорте, где требуется высокая надёжность электрических соединений при воздействии экстремальных условий окружающей среды. Изделие подходит для монтажа в аппаратуре, работающей при резких перепадах температур, в условиях запылённости и повышенной влажности.

Угловой кожух позволяет компактно разместить кабельный ввод вдоль поверхности корпуса оборудования, снижая механическую нагрузку на точку входа кабеля. Это делает соединитель востребованным в блоках управления, распределительных шкафах, подвижном составе и технологических установках, где пространство для прокладки кабелей ограничено.

Байонетное соединение обеспечивает быстрое подключение и отключение без применения специального инструмента, что сокращает время технического обслуживания. Золотое покрытие контактов дополнительно защищает соединитель от окисления при хранении и эксплуатации в агрессивных средах, поддерживая стабильные электрические параметры на протяжении всего срока службы.
