Назначение соединителя

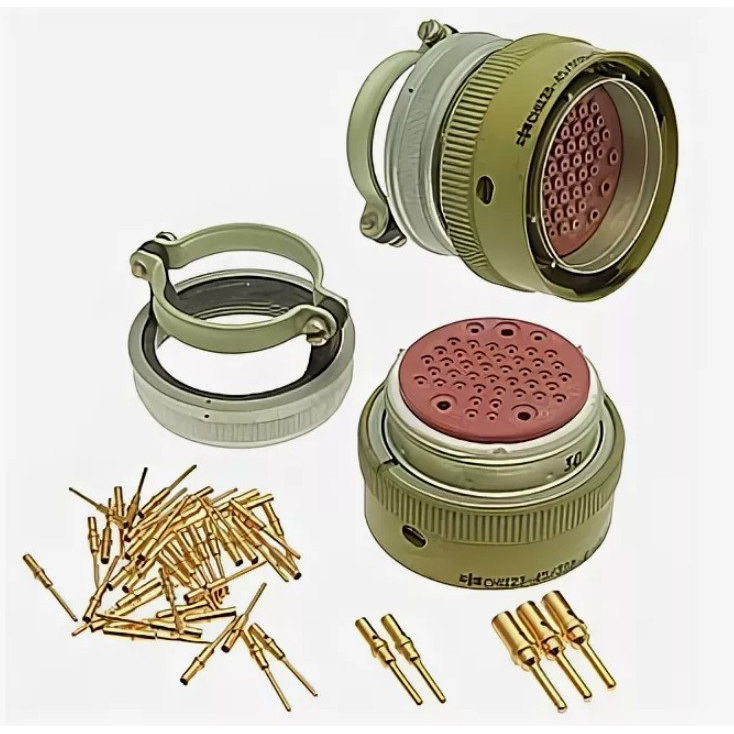

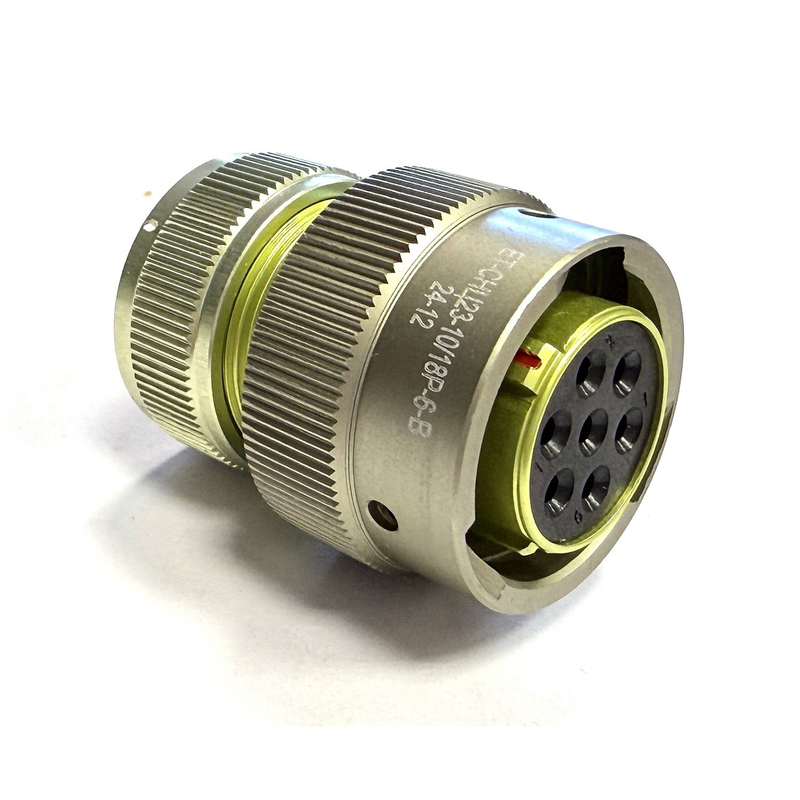

СНЦ23-43/36Р-1-В «Исеть» «5» — цилиндрический низкочастотный соединитель розеточного типа серии СНЦ23. Изделие предназначено для внутреннего монтажа в радиоэлектронной аппаратуре общего и специального назначения: оно обеспечивает электрическое соединение и разъединение цепей между блоками, приборами и кабельными сборками.

Соединитель относится к низкочастотным, то есть не предназначен для работы в СВЧ-диапазонах. По конструктивному признаку это корпусная розетка, монтируемая на шасси, панель или в составе прибора. Применяется в стационарных и подвижных радиоэлектронных системах, включая промышленные изделия и изделия специального назначения.

Расшифровка обозначения

Маркировка изделия построена по правилам, принятым для серии СНЦ23, и содержит основные сведения о конструкции и условиях выпуска:

• СНЦ23 — тип соединителя: цилиндрический низкочастотный, малогабаритный, негерметичный.
• 43 — количество контактов в изделии.
• 36 — условный диаметр корпуса (габарит).
• Р — розетка; для сравнения, вилка в этой системе обозначается буквой В.
• 1 — конструктивное исполнение: вид присоединения, конструкция контактного поля и другие особенности.
• В — всеклиматическое исполнение по ГОСТ В 20.39.404-81.
• «5» — приёмка «5»: категория качества, соответствующая определённым техническим условиям и повышенным требованиям к надёжности и контролю.

Для выпуска «5» действуют технические условия ТУ ГЕ0.364.241ТУ. Производитель — «Исеть». Год выпуска указанного изделия — 2002. Поставка осуществляется в заводской упаковке.

Подтверждённые технические и эксплуатационные особенности

Электрические параметры и контактная система

Рабочее напряжение соединителя — до 700 В постоянного и переменного тока при частоте до сотен килогерц (типовые данные серии СНЦ23). Изделие имеет 43 контакта; расположение контактов многопозиционное, с фиксированной схемой разводки. Контакты серии СНЦ23 обычно выполняются с покрытием из золота, что обеспечивает низкое переходное сопротивление и стабильность характеристик при повышенной влажности и перепадах температур.

Механическое сочленение

Сочленение байонетное: соединение и разъединение выполняются быстро, с фиксацией поворотом корпуса. Это важно для обслуживания и эксплуатации в сложных условиях. Поляризация корпуса пятишпоночная — она исключает ошибочное включение розетки и вилки несоответствующих изделий.

Климатическое исполнение и надёжность

Климатическое исполнение всеклиматическое: соединитель рассчитан на работу в широком диапазоне температур и при повышенной влажности. Изделие выдерживает многократные циклы сочленения и расчленения — порядка нескольких сотен операций — и имеет длительный срок сохраняемости: десятки лет в нормальных условиях хранения.

Применение и варианты монтажа

Соединитель используется для подключения и разъединения электрических цепей в стационарных и подвижных радиоэлектронных системах, в том числе в промышленных и специальных изделиях. Байонетный замок и пятишпоночная поляризация делают его удобным там, где требуется частая коммутация при ограниченном доступе к монтажу.

Кабельные и приборные части серии могут изготавливаться без кожуха, с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки. Это позволяет адаптировать изделие под конкретный монтаж. При подборе ответной части необходимо учитывать тип изделия (розетка или вилка), число контактов, условный диаметр корпуса и конструктивное исполнение, а также исполнение по приёмке.

Краткая сводка характеристик

1. Тип: цилиндрический низкочастотный соединитель, розетка.
2. Серия: СНЦ23; число контактов — 43; условный диаметр корпуса — 36.
3. Рабочее напряжение: до 700 В постоянного и переменного тока, частота до сотен килогерц.
4. Сочленение: байонетное; поляризация корпуса пятишпоночная.
5. Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81.
6. Приёмка: «5»; технические условия ТУ ГЕ0.364.241ТУ.
7. Производитель: «Исеть»; артикул 21003; год выпуска 2002.
