Назначение соединителя СНЦ23-43/36-Р-11-В

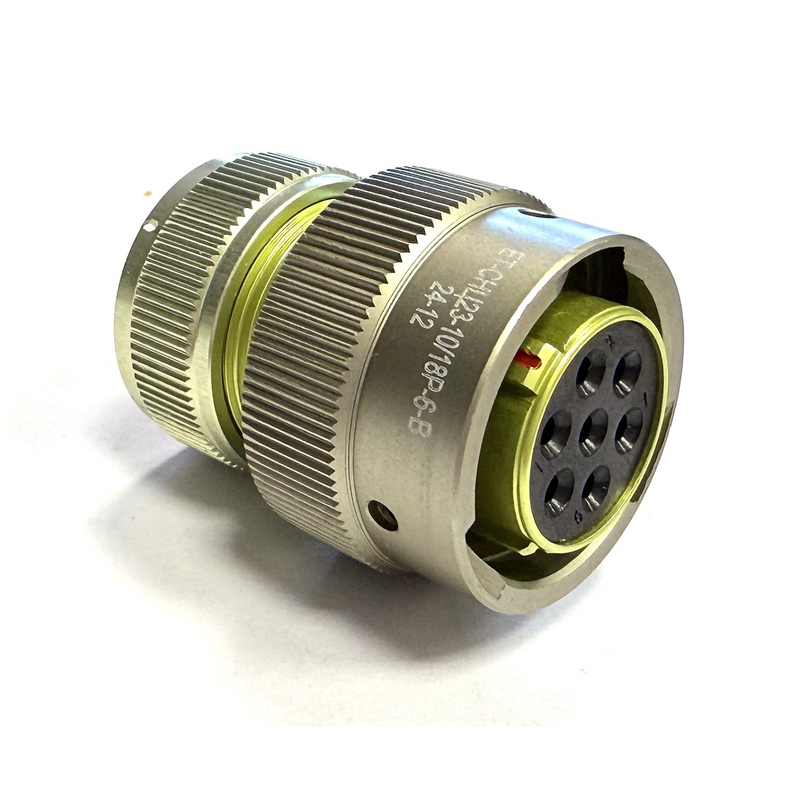

Соединитель СНЦ23-43/36-Р-11-В относится к серии цилиндрических многопозиционных электрических соединителей типа СНЦ23 и предназначен для применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В (амплитудное значение). Изделие рассчитано на внутренний монтаж в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Данная модель представляет собой кабельную розетку без предварительно установленных контактных пинов. Это позволяет комплектовать соединитель контактами в соответствии с конкретными требованиями монтажа и электрической схемы, обеспечивая гибкость при проектировании и обслуживании аппаратуры.

Конструктивные особенности

Соединитель имеет байонетное сочленение, обеспечивающее быстрое и надёжное соединение и разъединение частей. Многошпоночная поляризация корпуса исключает неправильное сочленение, гарантируя однозначное положение ответных частей. Многопозиционная установка изолятора позволяет точно ориентировать контакты относительно корпуса.

Основные конструктивные параметры:

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный.
• Количество контактов: 43.
• Условный размер корпуса: 36.
• Вид корпуса: Р — розетка.
• Конструктивное исполнение: 11 — кабельная часть.
• Всеклиматическое исполнение: В.
• Покрытие контактов: золото.

Покрытие контактов золотом обеспечивает низкое переходное сопротивление и высокую устойчивость к коррозии, что особенно важно при эксплуатации в сложных климатических условиях и при передаче слаботочных сигналов.

Условия эксплуатации и область применения

Соединитель СНЦ23-43/36-Р-11-В выполнен во всеклиматическом исполнении и сохраняет работоспособность в широком диапазоне температур: от минус 60°C до плюс 155°C. Изделие выдерживает воздействие синусоидальной вибрации и механических ударов, что позволяет использовать его в аппаратуре, подверженной механическим нагрузкам.

Область применения охватывает:

• электротехнические приборы и устройства;
• радиоэлектронную аппаратуру;
• контрольно-измерительное оборудование.

Благодаря сочетанию байонетного сочленения, многошпоночной поляризации и возможности самостоятельной установки пинов, соединитель подходит как для серийного производства, так и для ремонтных и опытных работ.

Комплектация и монтаж

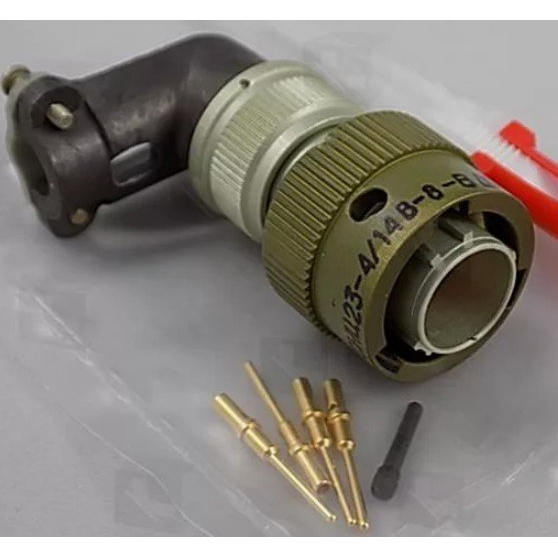

Соединитель поставляется без пинов — контактные элементы не установлены. Пользователь самостоятельно подбирает и монтирует контакты исходя из сечения проводов, схемы соединений и условий эксплуатации. Такой подход расширяет варианты применения одной и той же розетки в разных проектах без необходимости приобретения различных модификаций.

При монтаже необходимо учитывать маркировку контактов и схему поляризации, чтобы обеспечить корректное сочленение с ответной вилкой серии СНЦ23. Рекомендуется производить установку пинов с применением инструмента, соответствующего типу выбранных контактов.
