Назначение соединителя СНЦ23-43-36-Р-6-В

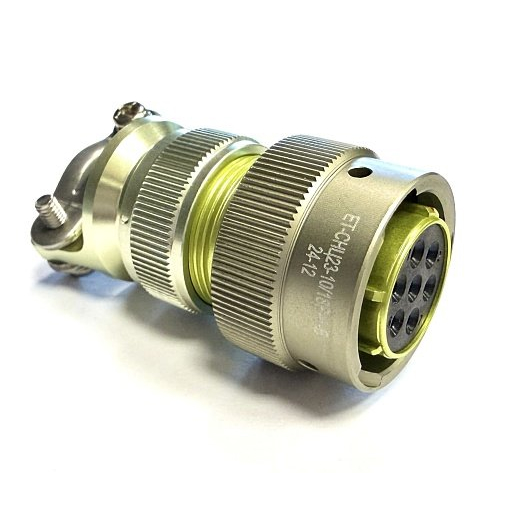

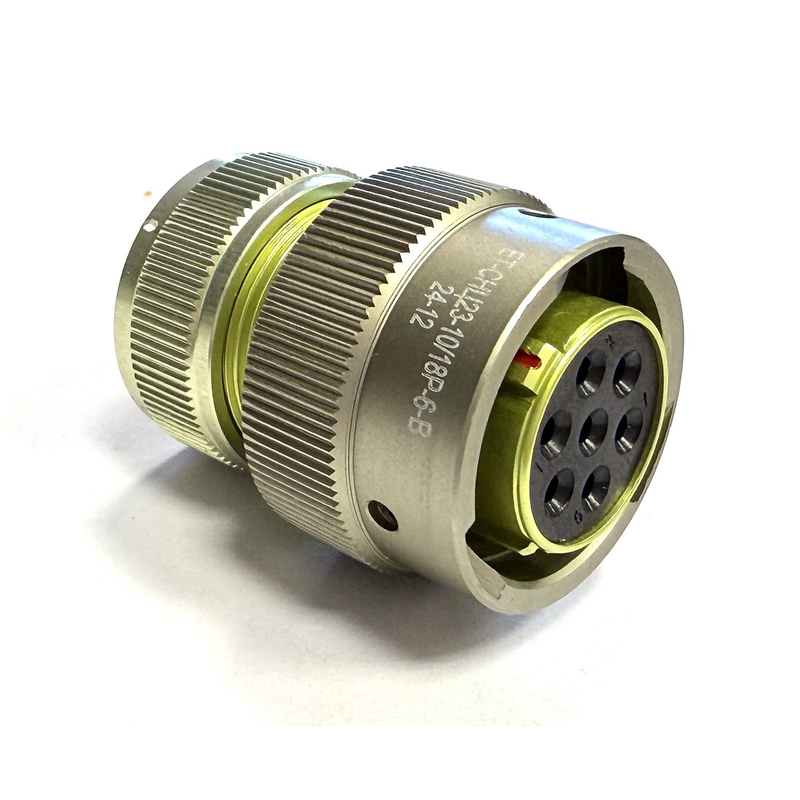

Соединитель СНЦ23-43-36-Р-6-В представляет собой цилиндрический низкочастотный малогабаритный электрический соединитель, предназначенный для внутреннего монтажа с байонетным сочленением. Изделие используется для соединения и разъединения электрических цепей в составе радиоэлектронной аппаратуры, работающей на постоянном и переменном токе с частотой до 3 МГц. Конструкция предусматривает применение в составе вилки и розетки, которые могут выполняться как в приборном (блочном), так и в кабельном исполнении. Розетки серии допускают изготовление с прямым или угловым кожухом, а также с обоймой под термоусаживающиеся трубки. Соединитель поставляется без пинов, что позволяет комплектовать его контактами в соответствии с конкретной задачей монтажа и типом подключаемого кабеля.

Благодаря всеклиматическому исполнению по ГОСТ В 20.39.404-81 соединитель может применяться в аппаратуре, эксплуатируемой в широком диапазоне внешних условий. Байонетное сочленение обеспечивает быстрое и надёжное соединение частей разъёма с фиксацией от самопроизвольного расчленения. Многошпоночная поляризация корпуса с многопозиционной установкой изолятора исключает неправильное сочленение и упрощает монтаж в многоконтактных схемах.

Подтверждённые технические особенности

Изделие относится к категории СНЦ23 и имеет артикул 8051. Основные параметры, подтверждённые данными производителя и каталога, включают:

• Количество контактов — 43.
• Условный диаметр корпуса — 36 мм.
• Тип напряжения — постоянный и переменный ток с частотой до 3 МГц.
• Максимальное напряжение — до 700 В (амплитудное значение).
• Покрытие контактов — золото.
• Сочленение — байонетное.
• Поляризация корпуса — многошпоночная с многопозиционной установкой изолятора.
• Климатическое исполнение — всеклиматическое по ГОСТ В 20.39.404-81.

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость, что особенно важно при эксплуатации в аппаратуре с низкими уровнями сигналов или при длительном хранении. Байонетное сочленение сокращает время на подключение и отключение по сравнению с резьбовыми разъёмами, при этом сохраняя устойчивость к вибрационным нагрузкам. Конструкция корпуса диаметром 36 мм позволяет размещать 43 контакта в компактном объёме, что снижает массу и габариты конечного устройства.

Применение и совместимость

Соединители СНЦ23-43-36-Р-6-В находят применение в радиоэлектронной аппаратуре различного назначения, где требуется разъёмное соединение значительного числа электрических цепей при ограниченном пространстве для монтажа. Изделие подходит для внутреннего монтажа в блоках, стойках и приборах, используемых в промышленной электронике, измерительной технике и системах связи. Возможность изготовления розеток с прямым или угловым кожухом, а также с обоймой под термоусаживающиеся трубки, расширяет варианты компоновки кабельных вводов и герметизации мест соединения.

Важной особенностью является взаимодействие розеток серии СНЦ23 с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это обеспечивает совместимость при модернизации или ремонте аппаратуры, в которой установлены разъёмы смежных серий. Такая унификация позволяет использовать имеющийся парк кабельных сборок и приборных частей без замены ответных разъёмов. Соединитель без пинов поставляется как комплектующее изделие, готовое к установке контактов выбранного типа в зависимости от сечения подключаемых проводов и требований конкретной электрической схемы.

Конструктивные и монтажные особенности

Соединитель СНЦ23-43-36-Р-6-В рассчитан на внутренний монтаж, что определяет его конструкцию без внешних элементов защиты от атмосферных осадков на приборной части. При использовании кабельных розеток с обоймой под термоусаживающиеся трубки обеспечивается защита места разделки кабеля и контактных соединений от механических воздействий и загрязнений. Угловые кожухи позволяют отводить кабель под нужным углом, что особенно важно при плотной компоновке внутри приборов и шкафов. Прямые кожухи применяются при осевом вводе кабеля, когда свободное пространство перед разъёмом достаточное.

Байонетное сочленение состоит из цилиндрической части с пазами и подпружиненных фиксаторов, что обеспечивает быстрое соединение с характерным щелчком, подтверждающим полное замыкание. Многошпоночная поляризация исключает возможность неправильной установки изолятора относительно корпуса и гарантирует однозначное соответствие контактов при каждом сочленении. Это снижает риск ошибок при монтаже и эксплуатации, особенно в многоконтактных разъёмах с 43 контактами, где визуальный контроль каждого контакта затруднён.
