Назначение и область применения

СНЦ23-4/14В-2-В — цилиндрическая вилка серии СНЦ23, выпускаемая АО «Завод Элекон» (Казань) в исполнении «ОТК». Изделие относится к группе электрических соединителей для межблочного и внутреннего монтажа и применяется в радиоэлектронной аппаратуре военного и двойного назначения. Разъём предназначен для соединения цепей постоянного и переменного тока частотой до примерно 3 МГц при амплитуде напряжения до 700 В.

Вилка рассчитана на эксплуатацию в приборах и блоках, где требуется всеклиматическое или блочное исполнение. Соединители этой серии сохраняют работоспособность в условиях повышенной влажности, вибрационных нагрузок и значительных температурных перепадов. Конструкция предусматривает байонетное сочленение с ответными розетками, что обеспечивает быстрое и надёжное соединение без применения дополнительного инструмента.

Конструктивные особенности

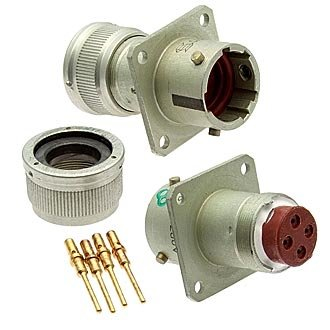

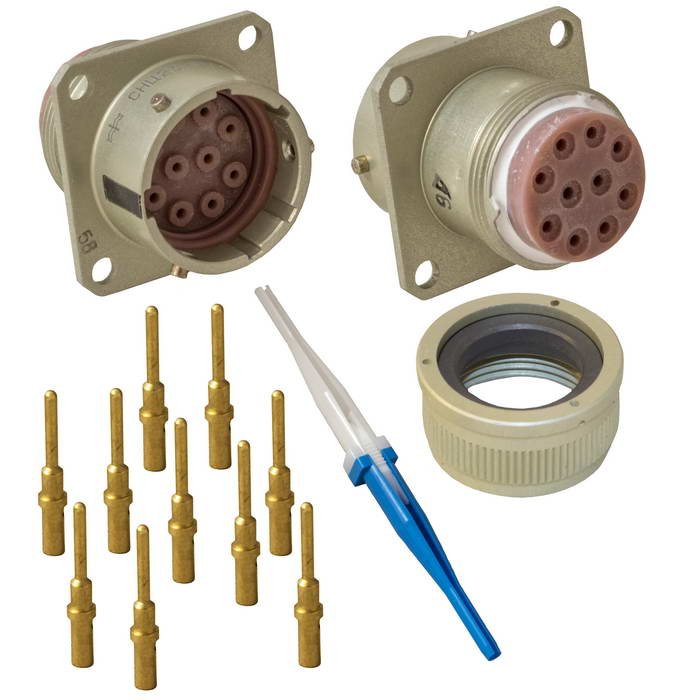

СНЦ23-4/14В-2-В — блочная (приборная) вилка с прямым кожухом, без промежуточной части кабеля. Контактная часть монтируется непосредственно в корпус блока или панели. Корпус выполнен с пятишпоночной поляризацией, что исключает неправильное включение и повреждение контактов при сочленении.

Разъём имеет 4 контакта. Обозначение «4/14» указывает, что рабочий диаметр контактной части соответствует 14-контактному варианту серии, однако фактически задействовано 4 контакта. Контакты серии СНЦ23, как правило, выполняются с покрытием золотом или серебром. В зависимости от конкретного исполнения допустимый ток на контакт составляет единицы ампер при напряжении до 500–700 В.

Ключевые параметры

• Тип разъёма: вилка блочная, прямая
• Серия: СНЦ23
• Количество контактов: 4
• Сочленение: байонетное
• Поляризация: пятишпоночная
• Рабочее напряжение: до 700 В (амплитудное значение)
• Диапазон частот: до примерно 3 МГц
• Приёмка: «ОТК»
• Год выпуска: 2025

Совместимость и стандарты

Серия СНЦ23 построена по ГОСТ и техническим условиям, в том числе ГЕ0.364.241ТУ для конкретных модификаций. Вилка СНЦ23-4/14В-2-В совместима по присоединению с розетками серии СНЦ23, например с СНЦ23-4/14Р-2-В и их аналогами. Допускается применение совместно с аналогичными изделиями других производителей, в том числе ИСЕТЬ и «Октябрь», что расширяет возможности использования в ремонтных и модернизационных схемах.

Изделие поставляется в заводской упаковке. Исполнение «ОТК» подтверждает прохождение приёмочного контроля на предприятии-изготовителе. Производство осуществляется в Российской Федерации, город Казань.

Рекомендации по применению

Вилка подходит для установки в корпуса радиоэлектронных блоков, приборных панелей и стоек, где требуется разъёмное соединение с частым циклом сочленения и расчленения. Байонетный механизм ускоряет монтажные работы и снижает вероятность неполного соединения. Пятишпоночная поляризация защищает от ошибочного подключения при наличии нескольких однотипных разъёмов на панели.

При выборе ответной части необходимо учитывать соответствие типоразмера и схемы расположения контактов. Монтаж контактной части выполняется в соответствии с конструкторской документацией на конкретное изделие. После установки рекомендуется проверить целостность изоляции и надёжность фиксации байонетного кольца перед подачей рабочего напряжения.
