Назначение изделия

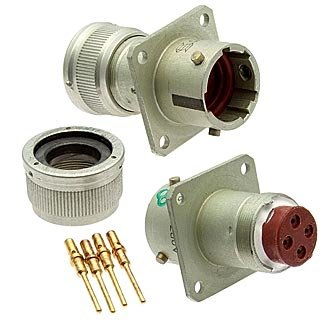

Соединитель СНЦ23-4/14В-1-б-В представляет собой приборную цилиндрическую вилку серии СНЦ23, разработанную по отечественным техническим условиям и выпускаемую под маркой «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 700 В.

Вилка применяется при внутреннем объёмном монтаже в радиоэлектронной аппаратуре, в том числе в исполнениях с жёсткими требованиями к климатическим воздействиям и вибрации. Всеклиматическое исполнение позволяет использовать соединитель в составе приборов, работающих в сложных условиях эксплуатации.

Конструктивные особенности

Условный размер корпуса соединителя — 14 мм. Количество контактов — 4 штуки, обычно диаметром 1,0 мм. Обозначение «б» в маркировке указывает на приборное (блочное) исполнение без наружного кожуха: вилка монтируется непосредственно на плату или в корпус прибора.

Соединение с ответной розеткой, например СНЦ23-4/14Р-1-В, выполняется байонетным способом. Корпус имеет пятишпоночную поляризацию, а изолятор — многопозиционную установку, что исключает нештатное сопряжение и обеспечивает правильность подключения.

Электрические и механические параметры

• Рабочий ток на контакт — порядка 3 А.
• Допустимая максимальная токовая нагрузка на контакт — около 6 А для контактов диаметром 1,0 мм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Максимальное рабочее амплитудное напряжение — до 700 В.
• Сочленяемость — порядка 500 циклов свинчивания и развинчивания.
• Минимальная наработка — не менее 1000 часов.

Материалы контактов и приёмка

Контакты могут иметь покрытие серебром или золотом. Такое покрытие обеспечивает стабильное сопротивление переходного контакта и устойчивость к окислению при длительном хранении и эксплуатации.

Обозначение «ОТК» в маркировке указывает, что изделие прошло приёмку отделом технического контроля и соответствует заявленным техническим условиям по электрическим и механическим параметрам. Год выпуска — 2025. Поставка осуществляется в заводской упаковке.

Область применения

Соединитель востребован в производстве радиоэлектронной аппаратуры, приборостроении и сборке блоков, где требуется компактное байонетное соединение с защитой от неправильного сопряжения. Приборное исполнение без кожуха упрощает монтаж на плату и позволяет встраивать вилку непосредственно в корпус устройства.
