Назначение и область применения

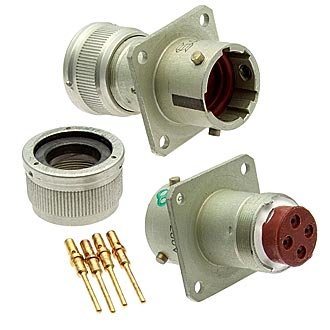

Соединитель СНЦ23-4/14В-2-В производства завода «Элекон» с приёмкой «ОТК» предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Изделие относится к категории цилиндрических низкочастотных соединителей и применяется для внутреннего монтажа в приборных отсеках, блоках радиоэлектронной аппаратуры, промышленной автоматике и измерительном оборудовании.

Благодаря байонетному механизму сочленения обеспечивается быстрое и надёжное соединение ответных частей с фиксацией от самопроизвольного расчленения. Вилка выполнена в конструктивном исполнении 2 — приборная с прямым кожухом, что упрощает монтаж на панели и внутренние перегородки корпусов.

Ключевые технические особенности

• Число контактов: 4, диаметр контакта 1 мм
• Условный размер корпуса: 14
• Максимальный ток на контакт — до 15 А в зависимости от условий эксплуатации, рабочий ток в типовых приборных режимах составляет от 3 до 6 А
• Диапазон рабочих температур: от минус 60 до плюс 200 градусов Цельсия
• Ресурс — не менее 500 циклов сочленений и расчленений
• Минимальная наработка — не менее 1000 часов
• Покрытие контактов — золото, обеспечивающее стабильное переходное сопротивление и защиту от окисления
• Пятишпоночная поляризация исключает ошибки при подключении ответной части
• Многопозиционная установка изолятора позволяет адаптировать ориентацию контактов под конкретную схему монтажа

Конструкция и исполнение

Соединитель СНЦ23-4/14В-2-В выполнен во всеклиматическом исполнении по ГОСТ В 20.39.404-81 и соответствует требованиям, предъявляемым к изделиям категории качества «ОТК» с заводской приёмкой отдела технического контроля. Конструкция включает вилочную часть с байонетным замком, позолоченные контакты и изолятор с возможностью многопозиционной установки.

Байонетное соединение обеспечивает надёжную фиксацию с характерным тактильным подтверждением полного сочленения. Прямой кожух приборного исполнения позволяет закреплять соединитель на плоских панелях, печатных платах и в корпусах радиоэлектронных блоков. Всеклиматическое исполнение гарантирует работоспособность в условиях повышенной влажности, резких перепадов температур и воздействия атмосферных факторов.

Расшифровка обозначения

Маркировка СНЦ23-4/14В-2-В содержит полную информацию о конструктивных особенностях изделия:

1. СНЦ23 — серия цилиндрического низкочастотного соединителя
2. 4 — число контактов
3. 14 — условный размер корпуса
4. В — вилочная часть (вилка)
5. 2 — конструктивное исполнение: приборная с прямым кожухом
6. В — всеклиматическое исполнение

Пятишпоночная поляризация предотвращает неправильное соединение контактов при монтаже и эксплуатации, что особенно важно в многоконтактных системах и блоках с параллельным размещением нескольких соединителей.

Комплектация и условия эксплуатации

Соединитель имеет заводскую упаковку, обеспечивающую сохранность изделия при транспортировке и хранении. Приёмка «ОТК» подтверждает прохождение заводского контроля качества в соответствии с техническими условиями предприятия-изготовителя. Год выпуска партии — 2016.

Благодаря сочетанию широкого температурного диапазона, золотого покрытия контактов и повышенного ресурса сочленений, соединитель подходит для ответственных применений в приборостроении, где требуется стабильность электрических параметров в течение длительного срока службы.
