Назначение и область применения

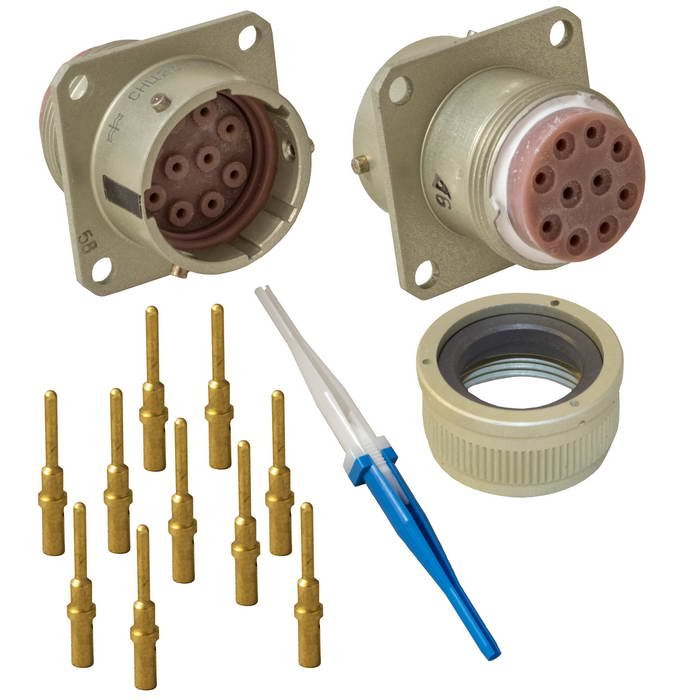

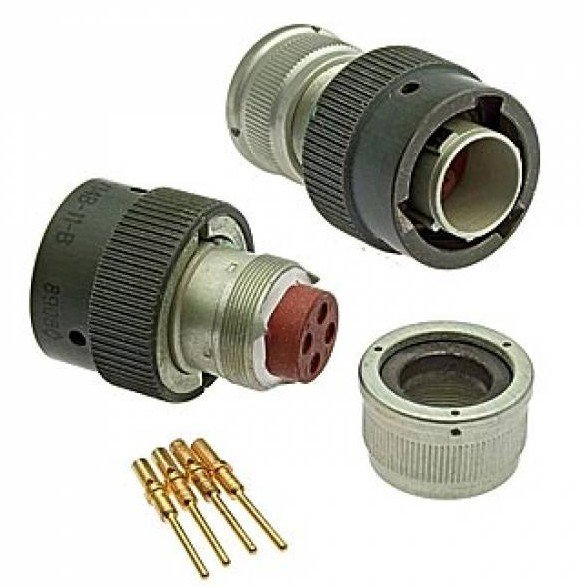

СНЦ23-4/14В-1-В Элекон «5» — блочная приборная вилка цилиндрического разъёма производства АО «Завод Элекон». Изделие предназначено для надёжного коммутационного соединения в электрических цепях переменного и постоянного тока. Разъём рассчитан на работу при напряжении до 700 В и частоте до 3 МГц, что позволяет применять его в низкочастотных и высокочастотных цепях промышленного оборудования.

Соединитель используется для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕ0.364.241ТУ. Конструкция предусматривает многопозиционную установку изолятора, благодаря чему вилка подходит как для пайки, так и для блочного монтажа в корпусах приборов, шкафах автоматики и распределительных устройствах. Изделие обеспечивает стабильный электрический контакт в условиях вибрации, перепадов температур и повышенной влажности, характерных для промышленных объектов.

Конструктивные особенности и технические параметры

Разъём относится к типу СНЦ23 и имеет 4 контакта с резьбовым соединением М14×0,5. Пятишпоночная поляризация корпуса исключает неправильное сочленение ответных частей и гарантирует точное позиционирование при монтаже. Вилка выполнена без кожуха, что упрощает установку в ограниченном пространстве приборных отсеков.

Габаритные размеры изделия:

• диаметр отверстия d — 2,2 мм;
• ширина A — 16,5 мм;
• максимальная ширина Bmax — 21,7 мм;
• параметр bmax — 1,4 мм;
• параметр lmax — 11,3 мм;
• параметр Lmax — 32 мм.

Покрытие контактов — золото. Такое исполнение обеспечивает низкое переходное сопротивление в зоне контакта, высокую коррозионную стойкость и стабильность параметров при длительной эксплуатации. Золочёные контакты особенно эффективны в цепях с малыми токами и напряжениями, где критично минимальное сопротивление соединения.

Качество и комплектация

Приёмка изделия соответствует категории «5», что подтверждает прохождение контроля ОТК завода-изготовителя. Год выпуска — 2021. Поставка осуществляется в заводской упаковке, сохраняющей целостность контактов и корпуса при транспортировке и хранении.

Производство АО «Завод Элекон» соответствует действующим стандартам качества, применяемым к соединителям военного и общепромышленного назначения. Изделие пригодно для замены аналогичных разъёмов СНЦ23 в ранее смонтированном оборудовании без доработки ответных частей. Стабильность геометрических размеров и повторяемость характеристик позволяют использовать вилку в серийном производстве электронных блоков и приборов.

Рекомендации по монтажу

При установке вилки необходимо обеспечить соосность ответного разъёма и затяжку резьбового соединения М14×0,5 с нормированным усилием. Пайку контактов следует выполнять с применением флюсов, не вызывающих коррозии золочёного покрытия, при температуре, исключающей перегрев изолятора. После монтажа рекомендуется проверить целостность цепей и сопротивление изоляции между соседними контактами.
