Назначение соединителя СНЦ23-4/14В-1-В

СНЦ23-4/14В-1-В производства АО «Завод Элекон» представляет собой цилиндрический электрический соединитель (разъём) серии СНЦ23. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до 700 В. Соединитель применяется для внутреннего объёмного монтажа в приборах и аппаратуре, рассчитанной на всеклиматическое исполнение в соответствии с техническими условиями ГЕ0.364.241ТУ.

Такие разъёмы востребованы там, где требуется надёжное многопозиционное соединение при ограничениях на габариты и повышенной стойкости к внешним воздействиям. Позиционное обозначение «5» указывает на вид приёмки, а год выпуска данной партии — 2021.

Конструктивные особенности и технические данные

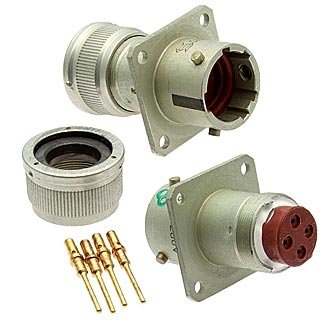

Разъём выполнен в виде блочной вилки без кожуха цилиндрической конфигурации. Корпус и изолятор имеют пятишпоночную поляризацию, которая исключает неправильную коммутацию вилки с розеткой. Контактная группа насчитывает 4 контакта с золотым покрытием, что обеспечивает надёжный электрический контакт и устойчивость к окислению.

Присоединительная резьба корпуса — М14×0,5. Общая длина корпуса составляет до 32 мм. Условные размеры по техническим условиям: диаметр около М14, размер A приблизительно 16,5 мм, максимальный размер B около 21,7 мм.

• Тип изделия: блочная вилка без кожуха, цилиндрическая, серия СНЦ23.
• Количество контактов: 4.
• Покрытие контактов: золото.
• Резьба корпуса: М14×0,5.
• Общая длина корпуса: до 32 мм.
• Поляризация: пятишпоночная, исключает неверное сочленение.
• Приёмка: «5».
• Год выпуска: 2021.

Область применения

Соединители серии СНЦ23-4/14В-1-В используются в радиоэлектронной аппаратуре, измерительных приборах и промышленном оборудовании. Основное назначение — внутренний объёмный монтаж, где необходимо компактное и надёжное соединение электрических цепей с числом проводников до четырёх.

Благодаря всеклиматическому исполнению по техническим условиям ГЕ0.364.241ТУ разъёмы подходят для эксплуатации в составе аппаратуры, к которой предъявляются повышенные требования по стойкости к внешним воздействующим факторам. Пятишпоночная поляризация упрощает сборку и исключает ошибки при коммутации, что важно при монтаже многопозиционных соединений в ограниченном объёме корпуса прибора.

Приёмка и соответствие требованиям

Исполнение «5» подразумевает, что изделие соответствует действующим требованиям контролирующей организации и приёмочным нормам, принятым для данной серии. Поставка осуществляется в заводской упаковке. Артикул изделия — 20960, категория — СНЦ23, производитель — АО «Завод Элекон».
