Назначение разъёма СНЦ23-4/14В-1-б-В

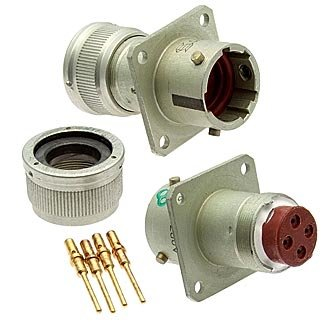

СНЦ23-4/14В-1-б-В «5» — низкочастотный цилиндрический разъём байонетного типа, предназначенный для внутреннего монтажа в электро- и радиоаппаратуре. Изготавливается заводом «Элекон» (АО «Завод Электронных Компонентов») по техническим условиям ГЕ0.364.241ТУ.

Соединитель применяется в цепях постоянного и переменного тока с частотой до порядка 3 МГц при рабочем напряжении до 700 В. Как правило, используется для внутреннего объёмного монтажа в приборах и блоках.

Конструкция и маркировка

Конструкция цилиндрическая, малогабаритная, с байонетным соединением, которое обеспечивает надёжное механическое соединение и быструю коммутацию. Разъём имеет 4 электрических контакта, что позволяет подключать несколько цепей в одном соединителе.

Обозначение расшифровывается следующим образом:

• «СНЦ23» — серия низкочастотных цилиндрических разъёмов;
• «4/14» — 4 контакта, номинальный диаметр корпуса 14 мм;
• «В» — всеклиматическое исполнение по ГОСТ В 20.39.404-81;
• «1» — конструктивное исполнение, в данном случае приборная часть без кожуха;
• «б» — байонетное сочленение;
• «В» — вилка.

Маркировка «5» в обозначении указывает на конкретный вид приёмки и контроля продукции по внутренней системе завода-изготовителя, ориентированный на повышенные требования к надёжности и комфортности эксплуатации в радио- и электронной аппаратуре.

Электрические параметры контактов

На каждый отдельный контакт допустимый рабочий ток составляет до примерно 11 А при диаметре контакта порядка 1,0 мм. Контакты покрыты золотом, что обеспечивает хорошую проводимость, низкое переходное сопротивление и устойчивость к коррозии в сложных климатических условиях.

Особенности и применение

Разъём имеет пятишпоночную поляризацию корпуса, которая исключает неправильное включение вилки и розетки. Предусмотрена также многопозиционная установка изолятора в корпусе для обеспечения нужной коммутации и защиты от несанкционированного подключения.

Изделие рассчитано на работу в широком диапазоне климатических условий, включая воздействие температур, влажности, вибраций и других специальных факторов. Всеклиматическое исполнение делает разъём пригодным для военной, промышленной и специальной техники.

Поставляется в заводской упаковке. Приёмка «5», год выпуска — 2017. Категория товара — СНЦ23, артикул — 20956.
