Назначение соединителя СНЦ23-4/14В-8-В

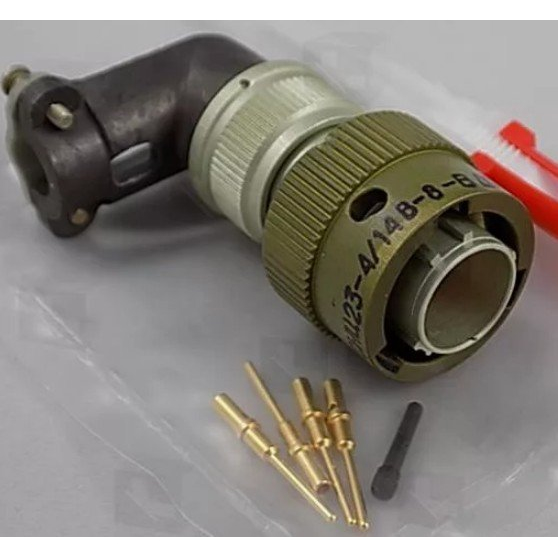

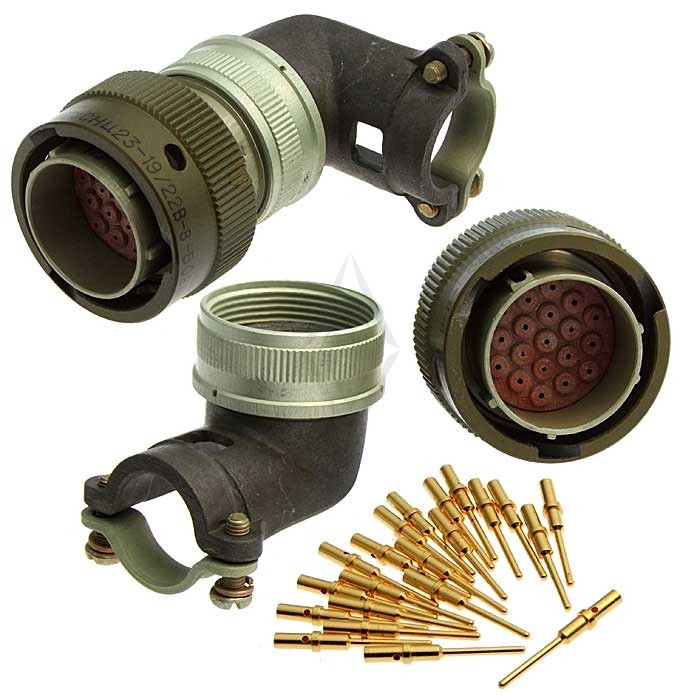

Электрический соединитель СНЦ23-4/14В-8-В представляет собой кабельную вилку байонетного типа, предназначенную для коммутации низкочастотных электрических цепей переменного и постоянного тока. Изделие относится к категории СНЦ23 и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и других систем, где требуется разъёмное соединение с высокой надёжностью фиксации.

Благодаря байонетному механизму сочленения соединитель обеспечивает быстрое и безошибочное подключение ответной части, исключая самопроизвольное расцепление при вибрационных и механических нагрузках. Конструкция рассчитана на длительную эксплуатацию в стационарных и подвижных установках.

Ключевые технические особенности

Соединитель СНЦ23-4/14В-8-В имеет четыре контакта при условном диаметре корпуса 14 мм. Монтаж провода осуществляется обжимным способом, что обеспечивает стабильное переходное сопротивление и устойчивость к вибрационным воздействиям. Контактные поверхности имеют золотое покрытие, повышающее коррозионную стойкость и стабильность электрических параметров в течение всего срока службы.

Электрические параметры

• Максимальное рабочее напряжение — 700 В.
• Контактный ток для контактов диаметром 1,0 мм — до 11 А.
• Контактный ток для контактов диаметром 1,5 мм — до 20 А.
• Сопротивление контактов диаметром 1,0 мм — не более 7,4 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.

Ресурсные показатели

• Срок службы — до 25 лет.
• Допустимое количество сочленений и расчленений — до 1000 циклов.

Указанные параметры подтверждают пригодность соединителя для ответственных применений, где важны стабильность контактирования и минимальное изменение характеристик на протяжении длительного периода эксплуатации.

Применение в оборудовании и системах

Соединитель СНЦ23-4/14В-8-В востребован в низкочастотных цепях управления, сигнализации, питания и передачи данных в составе промышленных контроллеров, блоков автоматики, испытательных стендов и лабораторного оборудования. Конструкция с золотым покрытием контактов позволяет использовать изделие в цепях с малыми токами и напряжениями, где критично низкое и стабильное переходное сопротивление.

Изделие устойчиво к воздействию окружающей среды и сохраняет работоспособность в сложных условиях эксплуатации, характерных для производственных помещений и подвижных установок. Байонетное соединение обеспечивает надёжную фиксацию ответной части и удобство обслуживания при периодической перекоммутации оборудования. Соединитель подходит для монтажа на кабелях с последующей коммутацией в составе жгутов и распределительных устройств.

Благодаря сочетанию четырёхконтактной схемы, компактного корпуса диаметром 14 мм и высоких коммутационных характеристик СНЦ23-4/14В-8-В является практичным решением для проектирования надёжных электрических соединений в аппаратуре различного назначения.
