Назначение и область применения

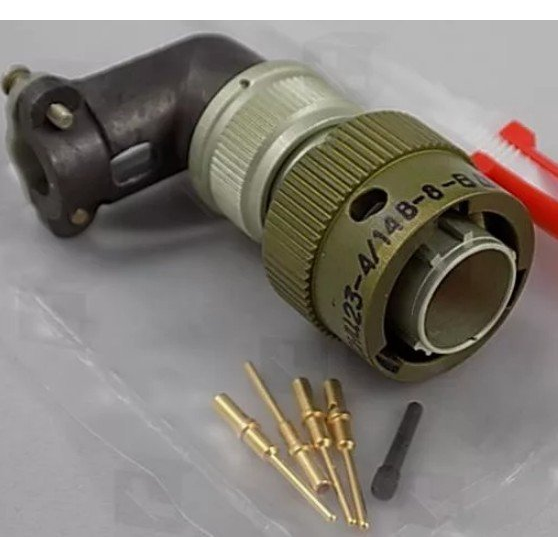

СНЦ23-4/14В-6-В представляет собой кабельный соединитель цилиндрической формы, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 700 В. Изделие относится к серии низкочастотных цилиндрических соединителей СНЦ23 и применяется в радиоэлектронной аппаратуре как специального, так и общего назначения.

Соединитель востребован в системах, где требуется надёжное разъёмное соединение, устойчивое к внешним механическим и климатическим воздействиям. Благодаря всеклиматическому исполнению он может эксплуатироваться в широком диапазоне температур и использоваться в промышленном оборудовании, транспортных средствах, автоматических системах управления и иных ответственных узлах. Возможность работы при повышенной температуре среды до +155 °C и пониженной до -60 °C расширяет сферу применения изделия, включая объекты с жёсткими условиями окружающей среды.

Основное функциональное назначение — соединение и разъединение электрических цепей между кабельными и приборными частями оборудования. Вилка с прямым кожухом конструктивного исполнения 6 предназначена для монтажа на кабель, что делает её удобной при организации подвижных и стационарных линий связи и питания.

Конструкция и технические особенности

Изделие выполнено в металлическом корпусе условного размера 14 и оснащено четырьмя контактами. Байонетное сочленение обеспечивает быстрое и надёжное соединение частей разъёма, исключая самопроизвольное расчленение при вибрациях и ударных нагрузках. Соединители серии СНЦ23 состоят из двух частей — вилки и розетки, которые могут быть как приборными, так и кабельными. Приборные части допускают изготовление с контактами для печатного монтажа.

Контакты изделия имеют золотое покрытие, что способствует стабильному электрическому контакту и защите поверхностей от окисления. Соединитель отличается низким сопротивлением контактов — не более 4 мОм, и высоким сопротивлением изоляции — не менее 5000 МОм. Максимальный ток на контакт составляет 6 А.

Климатическое исполнение — всеклиматическое. Материал корпуса — металл, что обеспечивает механическую прочность и экранирующие свойства. Конструкция рассчитана на многократные циклы сочленения и расчленения без потери эксплуатационных характеристик.

Ключевые параметры

• Тип соединителя: СНЦ23
• Количество контактов: 4
• Условный размер корпуса: 14
• Вид корпуса: вилка (В)
• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом
• Рабочее напряжение: до 700 В
• Максимальный ток на контакт: 6 А
• Сопротивление контактов: не более 4 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Рабочая температура: от -60 °C до +85 °C
• Повышенная температура среды: до +155 °C
• Пониженная температура среды: до -60 °C
• Частота тока: до 3 МГц
• Покрытие контактов: золото
• Материал корпуса: металл

Условия эксплуатации и надёжность

Соединитель СНЦ23-4/14В-6-В рассчитан на работу в условиях вибрации и ударных механических воздействий. Это позволяет использовать его в аппаратуре, подверженной динамическим нагрузкам, включая бортовое оборудование, промышленные установки и транспортные системы. Всеклиматическое исполнение гарантирует сохранение рабочих характеристик при резких перепадах температур и повышенной влажности.

Изделие устойчиво к воздействию повышенной температуры среды до +155 °C и пониженной до -60 °C, что подтверждает пригодность для эксплуатации в экстремальных климатических зонах. Металлический корпус обеспечивает защиту внутренних контактов от механических повреждений и электромагнитных помех, а байонетный замок — плотное и стабильное сочленение частей разъёма в течение всего срока службы.

Соединитель подходит для ответственных узлов, где предъявляются повышенные требования к надёжности электрического контакта и устойчивости к внешним факторам. Он применяется в автоматических системах, радиоэлектронной аппаратуре специального и общего назначения, а также в устройствах промышленной электроники, требующих частого подключения и отключения кабельных линий без потери качества соединения.
