Назначение и область применения

СНЦ23-4/14В-2-В — электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока. Изделие относится к категории СНЦ23 и применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Соединитель рассчитан на работу в составе стационарного оборудования и устройств, где требуется надёжное разъёмное соединение с защитой от самопроизвольного расстыковывания.

Конструкция предусматривает внутренний монтаж и всеклиматическое исполнение, что допускает эксплуатацию в широком диапазоне внешних условий. Изделие может устанавливаться в приборные корпуса, шкафы управления, измерительные комплексы и другие электротехнические системы, где необходимо периодическое подключение или отключение цепей без применения специального инструмента.

Технические характеристики и конструктивные особенности

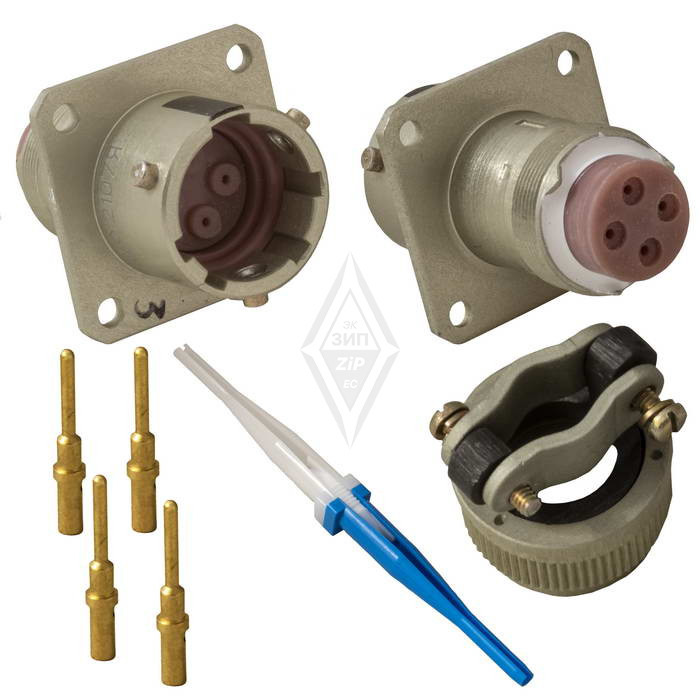

Соединитель выполнен в виде вилки с прямым кожухом. В рамках серии СНЦ23 предусмотрены различные варианты конструктивного исполнения, включая приборные и кабельные части с прямыми и угловыми кожухами. Модель СНЦ23-4/14В-2-В относится к приборной части с прямым кожухом.

Основные параметры

• Тип соединителя: СНЦ23
• Количество контактов: 4
• Условный размер корпуса: 14
• Максимальное рабочее напряжение: до 700 В
• Ток на контакт: до 15 А
• Интервал рабочих температур: от -60 до +200 °C
• Количество циклов соединения/разъединения: до 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет

Байонетное сочленение обеспечивает быструю и надёжную фиксацию ответных частей. Многошпоночная поляризация корпуса исключает неправильное соединение, а многопозиционная установка изолятора позволяет гибко настраивать ориентацию контактов под конкретную задачу монтажа.

Монтаж и эксплуатационные качества

Соединитель ориентирован на внутренний монтаж в корпусах электронной и электротехнической аппаратуры. Прямой кожух упрощает размещение изделия на панелях и печатных платах с ограниченным пространством. Байонетный механизм сочленения сокращает время на подключение и отключение оборудования при техническом обслуживании, ремонте или замене модулей.

Рабочий температурный диапазон от -60 до +200 °C позволяет использовать соединитель в условиях значительных тепловых нагрузок, характерных для промышленной электроники, бортовых систем и аппаратуры специального назначения. Ресурс в 500 циклов соединения и разъединения достаточен для многолетней эксплуатации в режиме периодического обслуживания. Заявленная минимальная наработка 1000 часов и срок сохраняемости 15 лет подтверждают пригодность изделия для долговременного применения в составе ответственного оборудования.

Соединитель СНЦ23-4/14В-2-В сочетает механическую прочность, стабильность электрического контакта и устойчивость к внешним воздействиям, что делает его практичным выбором для проектировщиков и специалистов по монтажу радиоэлектронной аппаратуры.
