Назначение разъема СНЦ23-4/14В-2Б-В

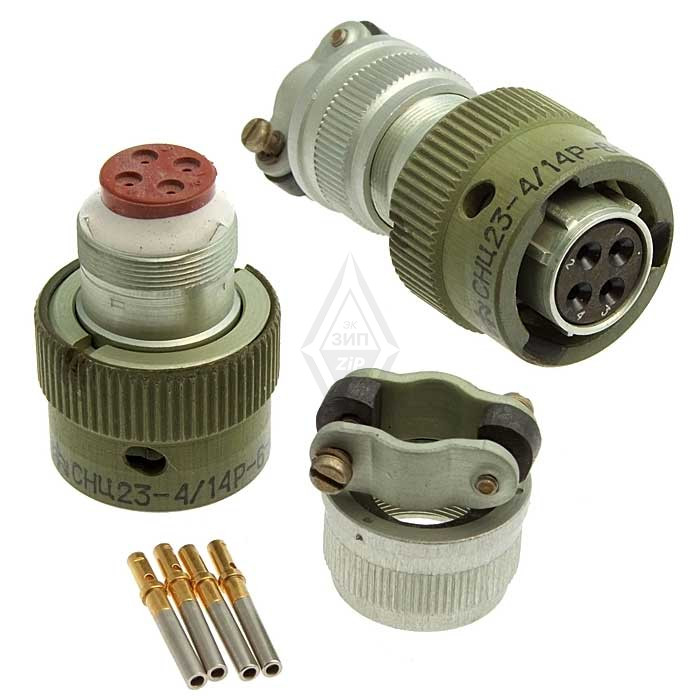

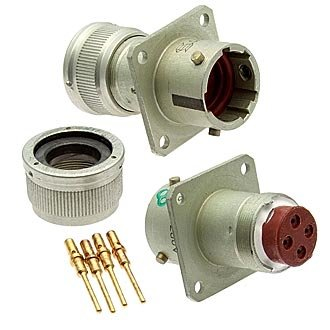

Разъем СНЦ23-4/14В-2Б-В представляет собой электрический соединитель, входящий в серию СНЦ23. Изделие предназначено для организации разъемных электрических соединений в цепях постоянного и переменного тока. Конструкция рассчитана на применение в составе приборов, блоков и оборудования, где требуется надежный контакт и возможность многократного сочленения и расчленения.

Данная модель относится к вилочной части соединителя и выполнена в приборном исполнении с прямым кожухом. Изделие применяется в промышленной электронике, электротехнических устройствах и аппаратуре, эксплуатируемой в различных климатических условиях. Всеклиматическое исполнение позволяет использовать разъем в широком диапазоне температур и при воздействии внешних факторов.

Подтвержденные особенности конструкции

СНЦ23-4/14В-2Б-В имеет следующие конструктивные параметры, подтвержденные данными производителя:

• Тип соединителя: СНЦ23
• Количество контактов: 4
• Условный размер корпуса: 14
• Часть соединителя: вилка
• Конструктивное исполнение: приборная часть с прямым кожухом
• Климатическое исполнение: всеклиматическое

Корпус разъема имеет высоту 5,8 мм, ширину 9,8 мм и глубину 15,3 мм. Изделие допускает подключение жил диаметром от 0,4 до 0,9 мм, при этом по изоляции диаметр может достигать 2,08 мм. Указанные размеры обеспечивают компактность соединителя и возможность его монтажа в ограниченных пространствах.

Особенностью данной модели является угловое положение изолятора в корпусе вилки. Такое конструктивное решение позволяет оптимально организовать подвод кабеля в стесненных условиях монтажа, когда прямой ввод проводников затруднен или нежелателен.

Применение

Разъемы серии СНЦ23, включая модель СНЦ23-4/14В-2Б-В, применяются в различных областях промышленности и электроники. Их используют для подключения приборов и оборудования, требующих надежного и устойчивого электрического соединения. Вилочная приборная часть с прямым кожухом устанавливается непосредственно на корпус устройства, обеспечивая стационарное соединение с ответной кабельной частью.

Благодаря всеклиматическому исполнению разъем может эксплуатироваться в условиях, где предъявляются повышенные требования к устойчивости электрических соединений. Изделие сохраняет работоспособность при воздействии перепадов температур, повышенной влажности и других внешних факторов, характерных для промышленной эксплуатации.

Монтажные параметры

При монтаже разъема необходимо учитывать допустимые диаметры подключаемых проводников. Диапазон диаметра жилы от 0,4 до 0,9 мм обеспечивает совместимость с широкой номенклатурой монтажных проводов. Максимальный диаметр по изоляции до 2,08 мм позволяет использовать проводники с изоляцией стандартной толщины без дополнительной зачистки до меньшего сечения.

Габаритные размеры корпуса — высота 5,8 мм, ширина 9,8 мм, глубина 15,3 мм — определяют посадочное место на панели или корпусе прибора. Приборное исполнение предполагает закрепление вилки на несущей поверхности с последующей фиксацией крепежными элементами.

Электрические соединения

Четыре контакта обеспечивают необходимое количество электрических цепей для подключения сигнальных и питающих линий в составе оборудования. Конструкция контактной группы ориентирована на многократное сочленение без потери качества контакта. Ответная часть подбирается из той же серии СНЦ23 с соответствующим условным размером корпуса.

Угловое расположение изолятора в корпусе вилки позволяет отводить монтажные провода параллельно плоскости крепления. Это снижает общую высоту конструкции и упрощает компоновку внутри приборов с плотным расположением элементов.
