Назначение и область применения

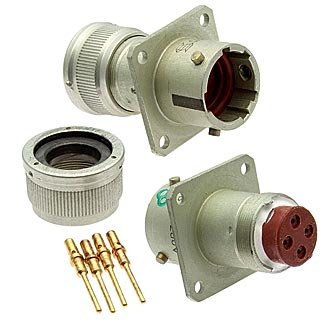

СНЦ23-4/14Р-1-б-В Элекон «5» — это цилиндрический низкочастотный электрический соединитель всеклиматического исполнения, предназначенный для внутреннего монтажа в электро- и радиоаппаратуре. Изделие относится к серии СНЦ23 разработки ЗАО «Завод Элекон» и используется в цепях постоянного и переменного тока частотой до 3 МГц. Соединитель выполнен в виде приборной розетки без кожуха и рассчитан на установку непосредственно в корпуса блоков, стоек и приборных панелей.

Разъём применяется в аппаратуре широкого назначения, в том числе во встроенных блоках и приборах, где необходимы надёжное сочленение и устойчивость к вибрации и перепадам температур. Он рассчитан на взаимосочленение с вилками СНЦ27, СНЦ28 и СНЦ29, а также может иметь аналоги в сериях СН2М, СНЦ233, ZH23 и других.

Технические характеристики

Соединитель имеет четыре контакта круглого сечения диаметром 1 мм с извлекаемыми гнездовыми контактами из латуни с золотым покрытием. Максимальное рабочее напряжение (амплитудное значение) составляет до 700 В. Максимальный ток на один контакт — около 9,5 А. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Корпус изделия выполнен из алюминиевого сплава, анодирован, имеет зелёный цвет и пятишпоночную поляризацию. Метод сочленения — байонетный, с ориентацией по пазу и позиции контактов. Количество циклов сочленения–расчленения составляет около 500 циклов. Монтаж корпуса — на панель, с креплением под обжимные кабельные контакты.

• Тип: низкочастотный цилиндрический разъём, приборная розетка без кожуха
• Количество контактов: 4
• Диаметр контактов: 1 мм
• Максимальное рабочее напряжение (амплитудное значение): до 700 В
• Максимальный ток на один контакт: около 9,5 А
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях
• Материал корпуса: алюминиевый сплав, анодированный
• Рабочий диапазон температур: примерно от –60 °C до +155 °C
• Климатическое исполнение: В — всеклиматическое
• Количество циклов сочленения–расчленения: около 500

Условия эксплуатации и механическая стойкость

Изделие рассчитано на значительные внешние механические нагрузки, включая синусоидальную вибрацию до десятков g и ударные ускорения до нескольких сотен g. Всеклиматическое исполнение В допускает работу при повышенной влажности до 100% при температуре +35 °C и пониженном атмосферном давлении, что обеспечивает стабильную работу соединителя в сложных условиях эксплуатации.

Благодаря байонетному методу сочленения с ориентацией по пазу и позиции контактов достигается быстрое и надёжное соединение, исключающее неправильную стыковку. Пятишпоночная поляризация корпуса дополнительно защищает от ошибочного подключения ответных частей. Золотое покрытие контактов обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость в течение всего срока службы.

Комплектация и приёмка

Соединитель поставляется в заводской упаковке производителя. Приёмка изделия — «5», что подтверждает соответствие техническим условиям и требованиям, действовавшим на год выпуска 2008. Артикул изделия — 20978. Производитель — ЗАО «Завод Элекон». Страна производства — Россия.

Разъём предназначен для профессионального применения при сборке и ремонте электронной аппаратуры, где требуется высокая надёжность электрических соединений и устойчивость к внешним воздействующим факторам.
