Назначение и область применения

СНЦ23-4/14Р-6-В — это кабельная розетка цилиндрического малогабаритного низкочастотного соединителя, предназначенная для работы в электрических цепях постоянного и переменного тока при частоте до 3 МГц и максимальном рабочем напряжении до 700 В. Изделие относится к серии соединителей СНЦ23 и применяется в радиоэлектронной аппаратуре как специального, так и общего назначения, где требуется надёжное разъёмное соединение электрических цепей в условиях воздействия механических нагрузок и значительных перепадов температуры.

Соединитель рассчитан на эксплуатацию в температурном диапазоне от -60 до +200 °C, что позволяет использовать его в составе бортового оборудования, промышленных установок, измерительных комплексов и других систем, работающих в жёстких климатических условиях. Минимальная наработка составляет 1000 часов, а допустимое количество циклов соединения и разъединения достигает 500, что подтверждает долговечность конструкции при многократных коммутациях.

Конструктивные особенности

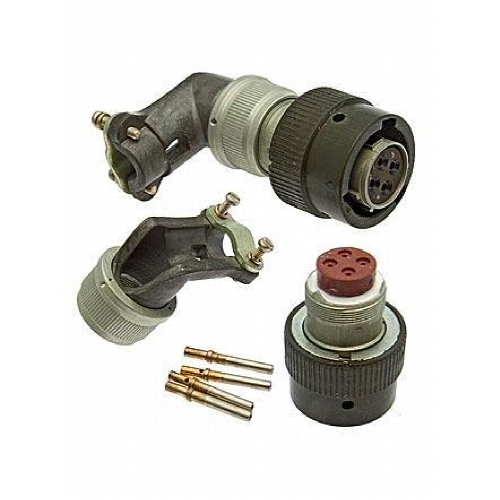

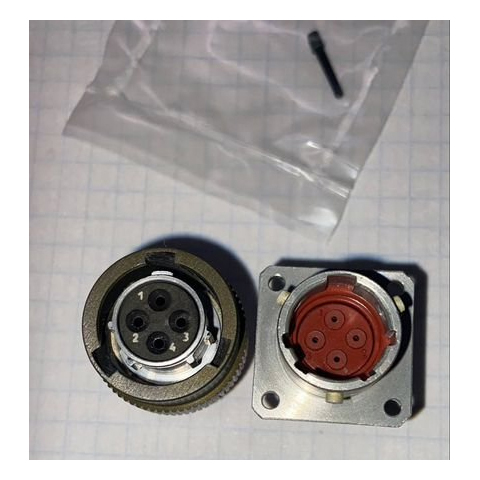

Розетка имеет кабельное исполнение с прямым кожухом и четырьмя контактами диаметром 1 мм. Условный размер корпуса — 14. Габаритные размеры изделия: диаметр — 22 мм, длина — 42 мм. Конструкция предусматривает пятишпоночную поляризацию корпуса и многопозиционную установку изолятора, что исключает вероятность неправильного соединения вилки и розетки и обеспечивает корректную ориентацию при стыковке.

Соединители серии СНЦ23 состоят из двух частей — вилки и розетки, каждая из которых может изготавливаться в приборном или кабельном исполнении с прямыми либо угловыми кожухами. Такая унификация позволяет гибко компоновать соединительные пары под конкретные монтажные задачи и условия размещения аппаратуры.

Подтверждённые особенности

• Тип соединителя: цилиндрический, малогабаритный, низкочастотный
• Количество контактов: 4
• Конструктивное исполнение: кабельная часть с прямым кожухом
• Температурный диапазон: от -60 до +200 °C
• Количество циклов соединения/разъединения: 500
• Минимальная наработка: 1000 часов
• Пятишпоночная поляризация корпуса
• Многопозиционная установка изолятора

Технические параметры и эксплуатационные показатели

Электрические характеристики изделия обеспечивают стабильную передачу сигналов и питания в пределах заявленных режимов. Сопротивление контактов составляет не более 4 мОм, что гарантирует минимальные потери в точке соединения. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает надёжную электрическую развязку между цепями и защиту от токов утечки.

Максимальный ток на контакт достигает 15 А, что позволяет применять розетку в цепях питания средней мощности. Рабочее напряжение до 700 В расширяет область использования изделия в схемах с повышенным уровнем питающих и сигнальных напряжений.

Применённые материалы и конструктивные решения обеспечивают устойчивость к механическим воздействиям, вибрациям и многократным перепадам температуры без потери эксплуатационных свойств. Это делает СНЦ23-4/14Р-6-В надёжным элементом коммутации в составе ответственных узлов радиоэлектронной аппаратуры.
