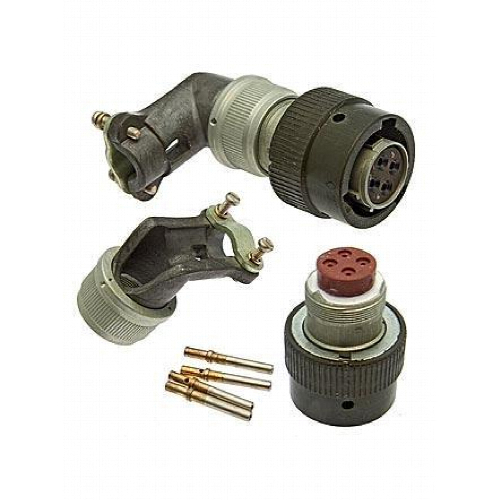

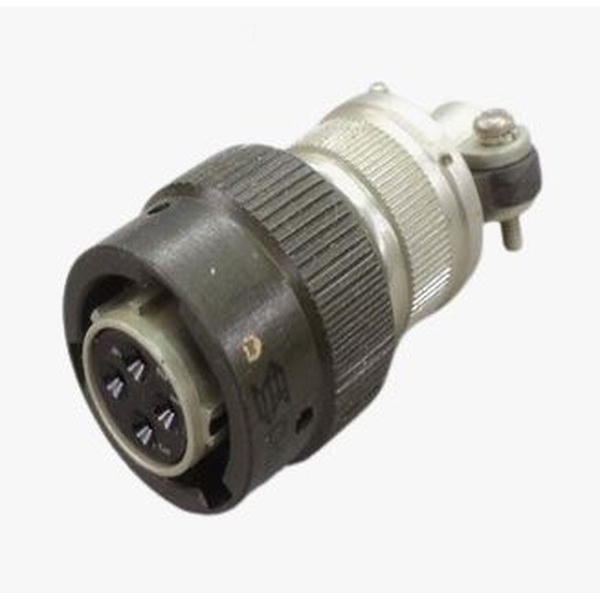

Назначение и область применения

Цилиндрический электрический соединитель СНЦ23-4/14Р-6-Б-В предназначен для коммутации электрических цепей постоянного, переменного и импульсного тока. Устройство рассчитано на работу при максимальном рабочем напряжении до 700 В и применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем автоматики, где требуется надёжное разъёмное соединение с высокой стойкостью к внешним воздействиям.

Соединитель допускает эксплуатацию в цепях переменного тока частотой до 3 МГц. Конструкция ориентирована на всеклиматическое исполнение, что позволяет использовать изделие в широком диапазоне температур, при повышенной влажности и в условиях резких перепадов атмосферных параметров.

Конструктивные особенности и расшифровка обозначения

Маркировка СНЦ23-4/14Р-6-Б-В содержит полную информацию о конструктивном исполнении соединителя:

• СНЦ23 — серия цилиндрических низкочастотных соединителей;
• 4 — количество контактов;
• 14 — условный размер корпуса;
• Р — вид корпуса: розетка;
• 6 — кабельная часть с прямым кожухом;
• Б — угловое положение изолятора в корпусе;
• В — всеклиматическое исполнение.

Корпус соединителя имеет многошпоночную поляризацию, которая исключает ошибочное сочленение при монтаже. Установка изолятора — многопозиционная, что обеспечивает дополнительную гибкость при сборке ответных частей. Контакты диаметром 1 мм имеют золотое покрытие, повышающее коррозионную стойкость и стабильность переходного сопротивления. Монтаж проводов выполняется методом обжимки.

Технические параметры

Электрические и эксплуатационные характеристики соединителя СНЦ23-4/14Р-6-Б-В подтверждают его пригодность для ответственных применений:

• максимальное рабочее напряжение — 700 В;
• рабочая токовая нагрузка на контакт — до 3 А;
• максимальная токовая нагрузка на контакт — до 6 А;
• сопротивление контактов — не более 4 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — 500, по отдельным данным до 1000;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Условия эксплуатации и монтажа

Изделие относится к категории кабельных соединителей и предназначено для установки на кабель с последующей фиксацией прямым кожухом. Такой тип присоединения обеспечивает защиту места ввода проводов от механических нагрузок и сохраняет целостность контактной группы при изгибах кабеля.

Соединитель рассчитан на многократное сочленение и расчленение, что делает его пригодным для оборудования, требующего периодического технического обслуживания или замены отдельных узлов. Перед монтажом рекомендуется проверить соответствие поляризации корпуса и углового положения изолятора ответной части. Обжимной способ крепления проводов обеспечивает стабильное электрическое соединение и упрощает процесс сборки в полевых и производственных условиях.
