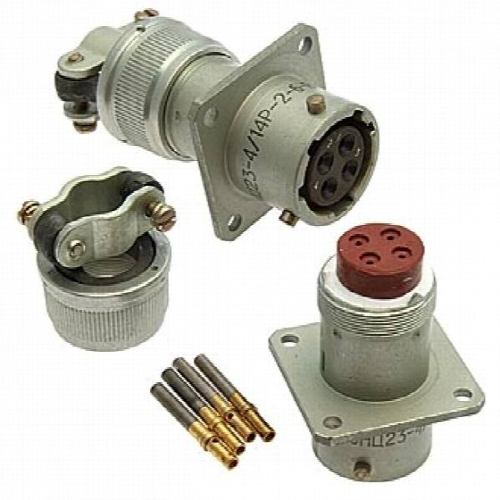

СНЦ23-4/14Р-2-В «5»

Цена:

1300 ₽

Технические характеристики

СНЦ23-4/14Р-2-В

СНЦ23-4/14Р-2-В — это приборная розетка, предназначенная для работы в электрических цепях как постоянного, так и переменного тока. Она может использоваться при частоте до 3 МГц и максимальном амплитудном значении напряжения до 700 В. Это изделие является частью серии соединителей СНЦ23 и имеет следующие ключевые характеристики:

Технические характеристики

Количество контактов: 4
Условный размер корпуса: 14
Максимальная токовая нагрузка на контакт: 3 А (рабочая), 6 А (максимальная)
Максимальное рабочее напряжение: 700 В
Сопротивление контактов: не более 4 мОм
Сопротивление изоляции: не менее 5000 МОм
Диаметр контактов: 1 мм
Минимальная наработка: 1000 часов
Количество сочленений-расчленений: 500
Минимальный срок сохраняемости: 15 лет

Конструкция и исполнение

СНЦ23-4/14Р-2-В имеет байонетное соединение, что обеспечивает надежность механического контакта. Корпус розетки выполнен с многошпоночной поляризацией, что предотвращает неправильное соединение. Установка изолятора в корпусе многопозиционная, что позволяет гибко адаптировать устройство под различные условия эксплуатации.

Условия эксплуатации

розетка предназначена для работы в различных климатических условиях:

Температура эксплуатации: от -60 °C до +155 °C
Атмосферное давление: может использоваться при пониженном давлении до $1,33imes 10^{-10}$ 1 , 33 ? 1 0 ? 10 Па.
Механические нагрузки: выдерживает синусоидальные вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 400 м/с?.

Применение

Соединитель СНЦ23-4/14Р-2-В широко используется в радиоэлектронной аппаратуре специального и общего назначения, особенно в тех случаях, когда требуется высокая надежность соединений. Он может быть использован как в приборах, так и в кабельных системах.Эти характеристики делают СНЦ23-4/14Р-2-В идеальным выбором для применения в ответственных узлах автоматических систем и других областях, где необходимы надежные электрические соединения.

Описание

Назначение и область применения

СНЦ23-4/14Р-2-В «5» представляет собой приборную розетку байонетного типа, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие входит в серию соединителей СНЦ23 и применяется в радиоэлектронной аппаратуре специального и общего назначения, где предъявляются повышенные требования к надёжности электрических соединений и стабильности контактных пар.

Розетка рассчитана на работу при частоте до 3 МГц и максимальном амплитудном значении напряжения до 700 В. Благодаря конструктивным особенностям и широкому диапазону допустимых условий эксплуатации соединитель применяется в ответственных узлах автоматических систем, контрольно-измерительного оборудования, а также в кабельных сборках и приборных интерфейсах.

Технические характеристики

СНЦ23-4/14Р-2-В «5» имеет четыре контакта диаметром 1 мм и условный размер корпуса 14. Электрические параметры изделия обеспечивают стабильную передачу сигналов и питающих напряжений в пределах установленных режимов.

Количество контактов: 4
Условный размер корпуса: 14
Максимальная токовая нагрузка на контакт: 3 А рабочая, 6 А максимальная
Максимальное рабочее напряжение: 700 В
Сопротивление контактов: не более 4 мОм
Сопротивление изоляции: не менее 5000 МОм
Минимальная наработка: 1000 часов
Количество сочленений-расчленений: 500
Минимальный срок сохраняемости: 15 лет

Конструктивные особенности

Соединитель оснащён байонетным механизмом фиксации, который обеспечивает быстрое и надёжное сочленение с ответной частью, исключая самопроизвольное разъединение при вибрационных и механических воздействиях. Многошпоночная поляризация корпуса предотвращает ошибки при подключении, гарантируя однозначное взаимное положение контактов.

Установка изолятора в корпусе выполнена многопозиционной, что позволяет адаптировать ориентацию выводов под конкретные компоновочные решения аппаратуры. Корпусные элементы рассчитаны на многократные циклы соединения и сохраняют рабочие характеристики в течение всего срока службы.

Условия эксплуатации

Розетка сохраняет работоспособность в широком диапазоне климатических и механических воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 155 градусов Цельсия, что допускает применение изделия как в условиях низких температур, так и при значительном нагреве окружающей среды.

Изделие выдерживает воздействие пониженного атмосферного давления вплоть до 1,33 на 10 в минус десятой степени Па. По устойчивости к механическим нагрузкам розетка рассчитана на синусоидальные вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 400 метров на секунду в квадрате.

Качество и приёмка

Индекс «5» в обозначении указывает на категорию приёмки изделия, соответствующую установленным требованиям к контролю качества. Каждый соединитель проходит проверку электрических параметров, механической прочности и соответствия конструкторской документации, что подтверждает его готовность к применению в аппаратуре с особыми требованиями к надёжности.
