Назначение соединителя СНЦ23-4/14Р-1-В

СНЦ23-4/14Р-1-В представляет собой цилиндрическую приборную розетку с байонетным сочленением, предназначенную для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Изделие рассчитано на внутренний монтаж и применяется в радиоэлектронной аппаратуре, измерительных приборах, блоках питания, промышленной автоматике и других устройствах, где требуется надёжное разъёмное соединение с локальной защитой контактов.

Конструктив соединителя выполнен во всеклиматическом исполнении, что подтверждается литерой «В» в условном обозначении. Розетка сохраняет работоспособность в широком диапазоне температур окружающей среды и рассчитана на длительную эксплуатацию в составе аппаратуры, подвергающейся воздействию повышенной влажности, смены температур и механических нагрузок.

Расшифровка обозначения и особенности конструкции

Условное обозначение СНЦ23-4/14Р-1-В содержит полную информацию о типе и исполнении изделия.

• СНЦ23 — тип соединителя: цилиндрический многопозиционный разъём с локальной защитой контактов;
• 4 — количество контактов;
• 14 — условный размер корпуса;
• Р — розетка;
• 1 — конструктивное исполнение: приборная часть;
• В — всеклиматическое исполнение.

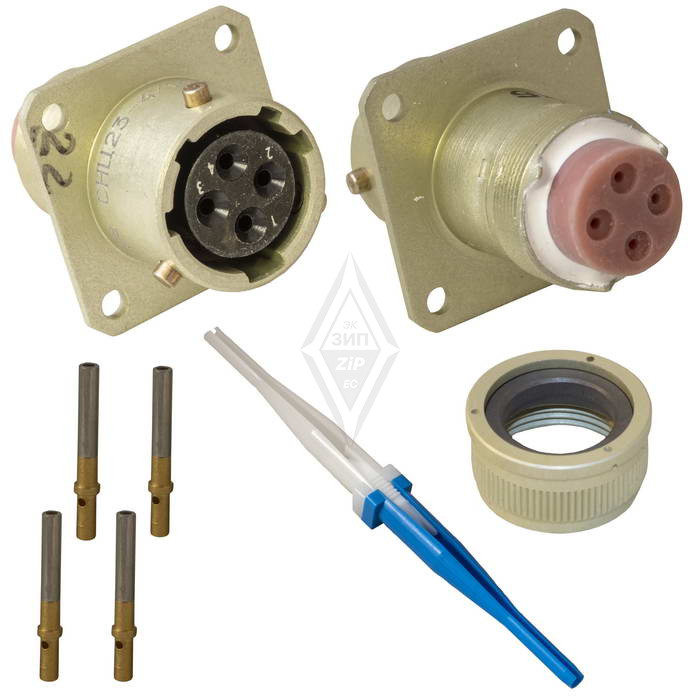

Корпус розетки имеет пятишпоночную поляризацию, исключающую неправильное сочленение с ответной частью. Изолятор допускает многопозиционную установку в корпусе, что дополнительно повышает защиту от ошибочной коммутации. Сочленение соединителей — байонетное, обеспечивающее быстрое и надёжное соединение с фиксацией от самопроизвольного расчленения. Контакты розетки покрыты золотом, монтаж проводов выполняется методом обжимки.

Совместимость

Розетки серии СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29. В обозначении имеется пометка о перекруте с исполнением Р-2-В, что учитывается при подборе ответных частей и монтаже.

Технические характеристики

• Токовая нагрузка на контакт: рабочая — 3 А, максимальная — 6 А;
• Максимальное рабочее напряжение: 700 В;
• Сопротивление контактов: не более 4 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Минимальная наработка: 1000 часов;
• Количество сочленений-расчленений: 500;
• Минимальный срок сохраняемости: 15 лет;
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия.

Применение и монтаж

СНЦ23-4/14Р-1-В используется для внутреннего монтажа в составе приборов и блоков, где требуется компактный четырёхконтактный разъём с высокой механической и электрической надёжностью. Байонетное сочленение ускоряет подключение и отключение в условиях ограниченного доступа. Пятишпоночная поляризация корпуса и многопозиционная установка изолятора исключают ошибки коммутации при сборке многоканальных систем.

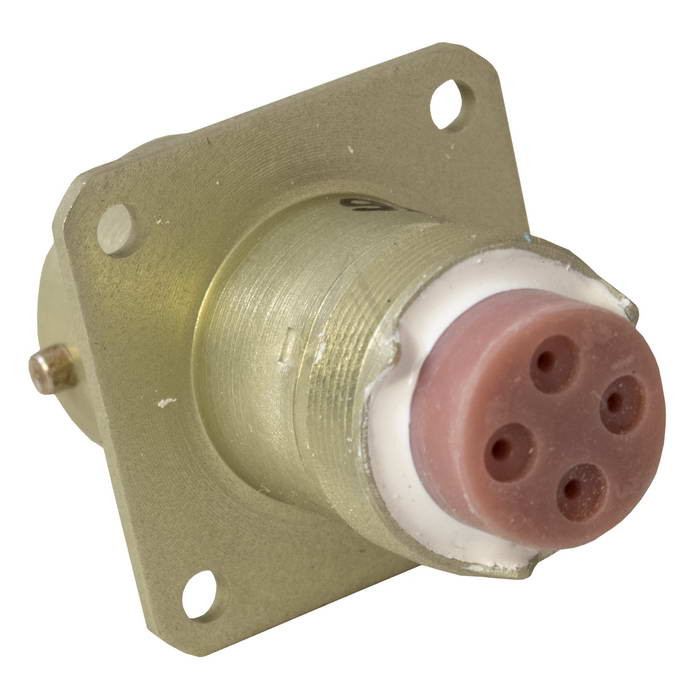

Монтаж проводов выполняется обжимкой, что обеспечивает стабильное переходное сопротивление и устойчивость к вибрациям. Золотое покрытие контактов защищает их от окисления и сохраняет низкое сопротивление контактов на протяжении всего срока службы. Габаритные размеры розетки составляют 21,7 на 21,7 на 32 мм, что позволяет размещать её в корпусах с плотной компоновкой.

Благодаря всеклиматическому исполнению розетка подходит для применения в аппаратуре, эксплуатируемой в суровых климатических условиях, а минимальный срок сохраняемости 15 лет подтверждает долговечность изделия при хранении и периодическом использовании.
