Назначение и область применения

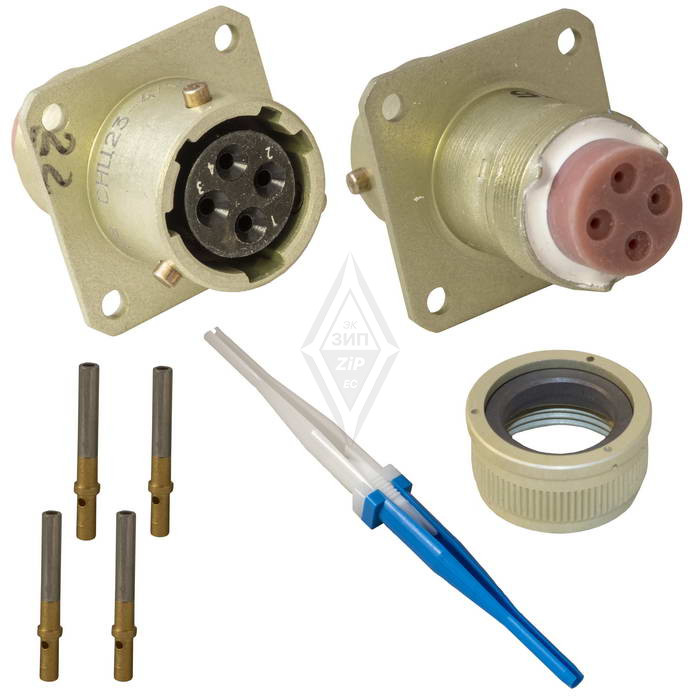

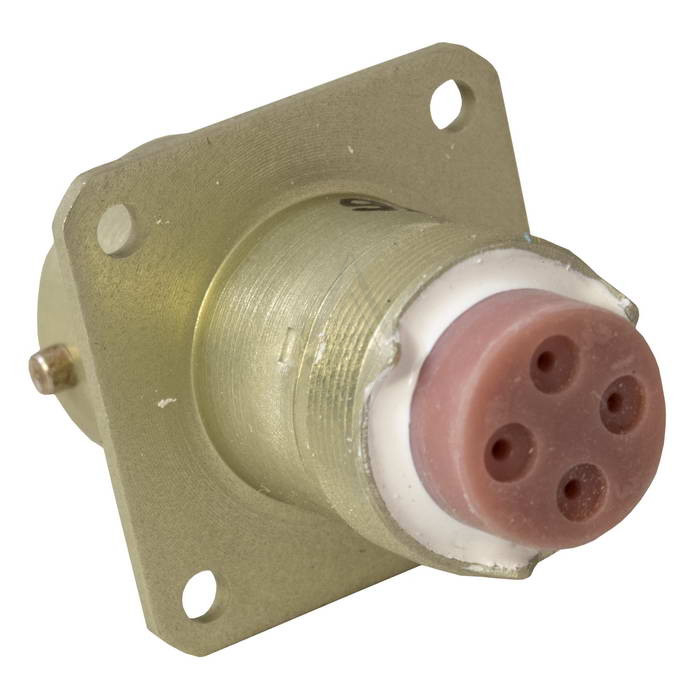

СНЦ23-4/14Р-1-В представляет собой приборную розетку цилиндрического типа, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой до 3 МГц и напряжением до 700 В амплитудного значения. Соединитель данной серии широко применяется в радиоэлектронной аппаратуре, измерительных комплексах и автоматизированных системах управления, где требуется стабильное и надёжное контактное соединение в условиях повышенных механических и климатических нагрузок.

Благодаря всеклиматическому исполнению розетка сохраняет работоспособность в жёстких условиях эксплуатации, включая резкие перепады температур, повышенную влажность и воздействие вибрационных нагрузок. Устройство ориентировано на монтаж внутри корпусов приборов и стоечного оборудования, где приборная часть соединителя закрепляется стационарно и обеспечивает удобное сочленение с ответной кабельной вилкой.

Технические характеристики

Конструкция СНЦ23-4/14Р-1-В относится к низкочастотным малогабаритным соединителям негерметичного исполнения. Корпус имеет условный размер 14, приборную часть с байонетным соединением и многошпоночной поляризацией, что исключает неправильное сочленение и гарантирует однозначную ориентацию при стыковке.

Основные электрические и эксплуатационные параметры изделия:

• количество контактов — 4;
• диаметр контактов — 1 мм;
• рабочая токовая нагрузка на контакт — 3 А;
• максимальная токовая нагрузка на контакт — 6 А;
• максимальное рабочее напряжение — 700 В амплитудного значения;
• сопротивление контактов — не более 4 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• количество соединений-разъединений — 500 циклов;
• минимальный срок хранения — 15 лет.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель рассчитан на функционирование в широком диапазоне температур: от минус 60 до плюс 155 градусов Цельсия. Такие показатели позволяют применять устройство как в условиях Крайнего Севера, так и в оборудовании с высоким внутренним тепловыделением.

Изделие обладает повышенной стойкостью к механическим нагрузкам. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 400 метров на секунду в квадрате. Кроме того, розетка устойчива к механическим ударам с ускорением до 5000 метров на секунду в квадрате, что подтверждает её пригодность для установки в подвижных и вибронагруженных узлах аппаратуры.

Конструктивные особенности и монтаж

Байонетное соединение обеспечивает быстрое и надёжное сочленение с ответной частью, исключая самопроизвольное расцепление под воздействием вибрации. Многошпоночная поляризация корпуса гарантирует правильную ориентацию контактов и защищает от ошибочного подключения.

Монтаж проводов к контактам розетки выполняется методом обжима. Данный способ обеспечивает стабильное электрическое соединение с низким переходным сопротивлением и высокой механической прочностью. Обжимной монтаж минимизирует влияние окислительных процессов в зоне контакта и продлевает срок службы соединения в условиях повышенной влажности и температурных колебаний.

СНЦ23-4/14Р-1-В находит применение в ответственных узлах автоматических систем, контрольно-измерительной аппаратуры и промышленной электроники, где критически важны долговечность, стабильность параметров и устойчивость к внешним воздействиям.
