Назначение и область применения

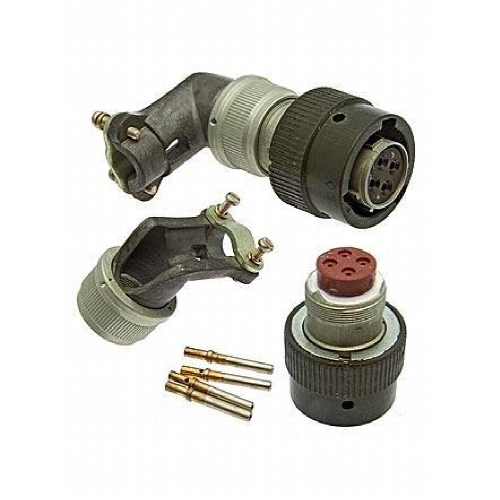

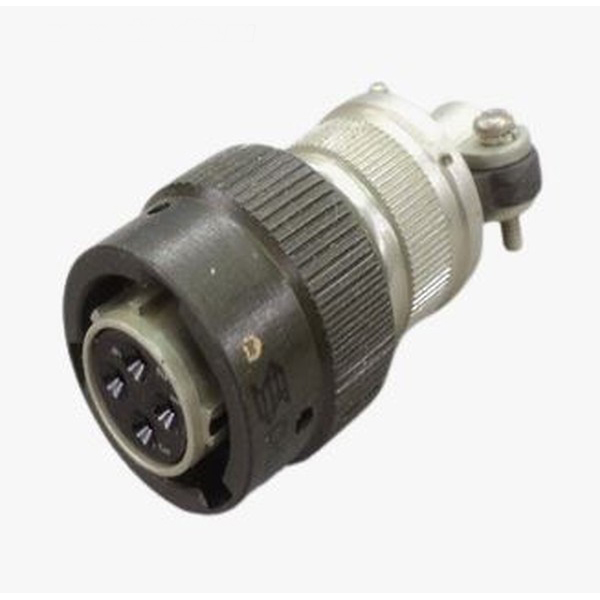

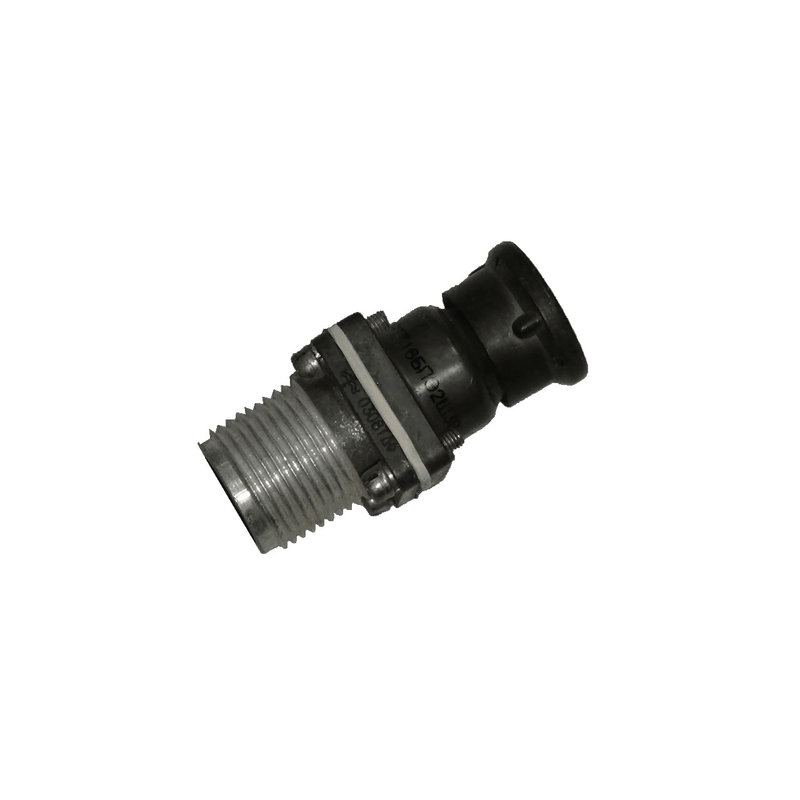

СНЦ23-4/14Р-6-В представляет собой кабельную розетку с прямым кожухом, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на рабочее напряжение до 700 В и применяется для внутреннего монтажа в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов, промышленного оборудования и систем связи.

Соединитель относится к категории цилиндрических низкочастотных малогабаритных разъёмов негерметичного исполнения. Благодаря всеклиматическому варианту изготовления розетка сохраняет работоспособность в широком диапазоне внешних условий, что позволяет использовать её в аппаратуре, эксплуатируемой в различных климатических зонах.

Конструктивные особенности

Соединитель выполнен в соответствии с типом СНЦ23 и оснащён байонетным механизмом сочленения, обеспечивающим быстрое и надёжное соединение с ответной частью. Розетки данной серии сочленяются с вилками типов СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности компоновки аппаратуры и упрощает подбор совместимых компонентов при проектировании.

Корпус имеет условный размер 14 и пятишпоночную поляризацию, исключающую неправильное соединение при многопозиционной установке изолятора. Количество контактов — 4, диаметр каждого контакта составляет 1 мм. Монтаж проводов осуществляется методом обжимки, что обеспечивает стабильное электрическое соединение и удобство при серийной сборке.

Контактные поверхности имеют золотое покрытие, снижающее переходное сопротивление и защищающее контакты от окисления. Габаритные размеры изделия: диаметр 22 мм, длина 42 мм.

Электрические параметры и эксплуатационные характеристики

Розетка рассчитана на рабочую токовую нагрузку 3 А, максимально допустимый ток достигает 6 А. Сопротивление контактов не превышает 4 мОм, что гарантирует минимальные потери в точках соединения. Сопротивление изоляции составляет не менее 5000 МОм, обеспечивая надёжную электрическую развязку между контактами и корпусом.

Диапазон рабочих температур находится в пределах от −60 до +200 °С, что подтверждает пригодность изделия для эксплуатации в условиях как экстремально низких, так и повышенных температур. Минимальная наработка соединителя составляет 1000 часов, допустимое количество циклов сочленения-расчленения — 500. Минимальный срок сохраняемости равен 15 годам, что свидетельствует о долговременной стабильности характеристик при хранении.

Ключевые параметры

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный, негерметичный
• Способ соединения: байонетное
• Количество контактов: 4
• Условный размер корпуса: 14
• Рабочее напряжение: до 700 В
• Частотный диапазон: до 3 МГц
• Рабочий ток: 3 А, максимальный — 6 А
• Диаметр контактов: 1 мм
• Покрытие контактов: золото
• Монтаж проводов: обжимка
• Диапазон рабочих температур: от −60 до +200 °С
• Минимальная наработка: 1000 часов
• Количество сочленений: 500
• Минимальный срок сохраняемости: 15 лет
• Габариты: диаметр 22 мм, длина 42 мм
