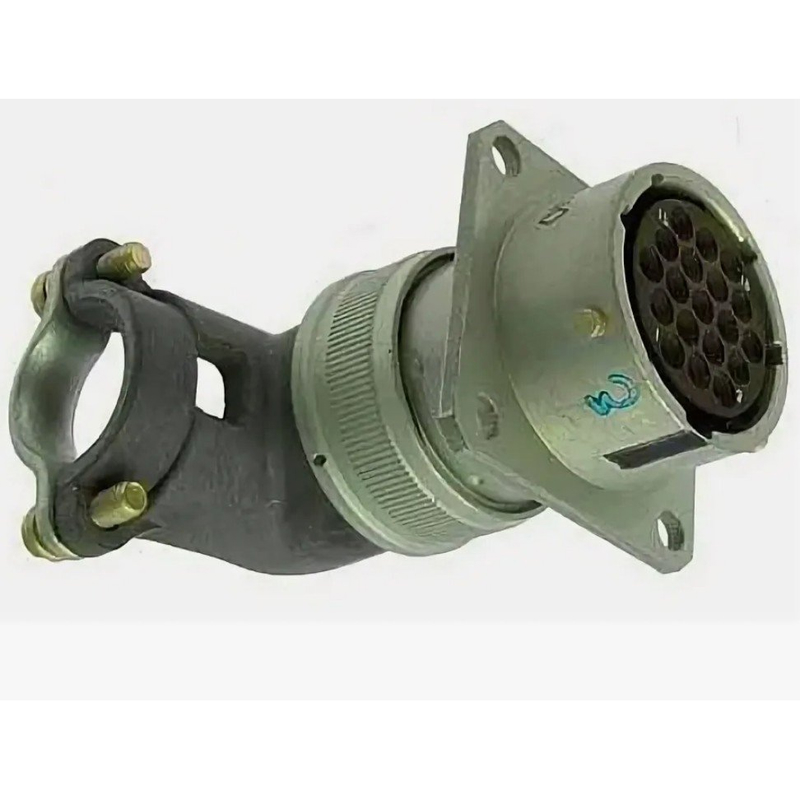

СНЦ23‑4/14Р‑13‑В производства Завода «Элекон» — это малогабаритный цилиндрический низкочастотный разъём розеточного (приборного) типа для внутреннего монтажа, выполненный в всеклиматическом исполнении по ГОСТ В 20.39.404‑81 и относящийся к категории качества «ОТК» (отдел технического контроля).

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц при амплитудном напряжении до 700 В. Как правило, используется в бортовой и радиоэлектронной аппаратуре, включая изделия для авиационной и специальной техники, где важны всеклиматическое исполнение и механическая стойкость.

• Тип соединения — байонетное, с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора в корпусе, что повышает надёжность сочленения и исключает неправильную ориентацию.

• Контакты имеют золотое покрытие, что обеспечивает высокую коррозионную стойкость и стабильное контактное сопротивление даже в агрессивных условиях.

• Разъём всеклиматический, рассчитан на температуру от около −60 до +200 °С, с возможностью работы под действием вибраций, линейных ускорений и пониженного атмосферного давления типичного для авиационных и космических условий.

• Количество контактов в серии СНЦ23 — от 3 до 61, в конкретном варианте СНЦ23‑4/14Р‑13‑В — 4 контакта.

• Условный размер корпуса — 14, что соответствует малогабаритному исполнению.

• Рабочий ток на контакт в серии достигает порядка 10–15 А, в зависимости от ТУ и конструкции; напряжение — до 700 В.

• Количество сочленений‑расчленений для серии порядка 500, что указывает на высокую механическую долговечность.

• Розетки СНЦ23‑4/14Р‑13‑В рассчитаны на сочленение с соответствующими вилками СНЦ23/27/28/29, что позволяет гибко проектировать цепи внутри приборов и блоков.

• Корпус выполняется без кожуха или с кожухом (прямым/угловым), подобные варианты применяются в приборных и кабельных исполнениях, но в конкретной маркировке «Р‑13‑В» речь идёт именно о розетке приборного монтажа.
