Назначение и область применения

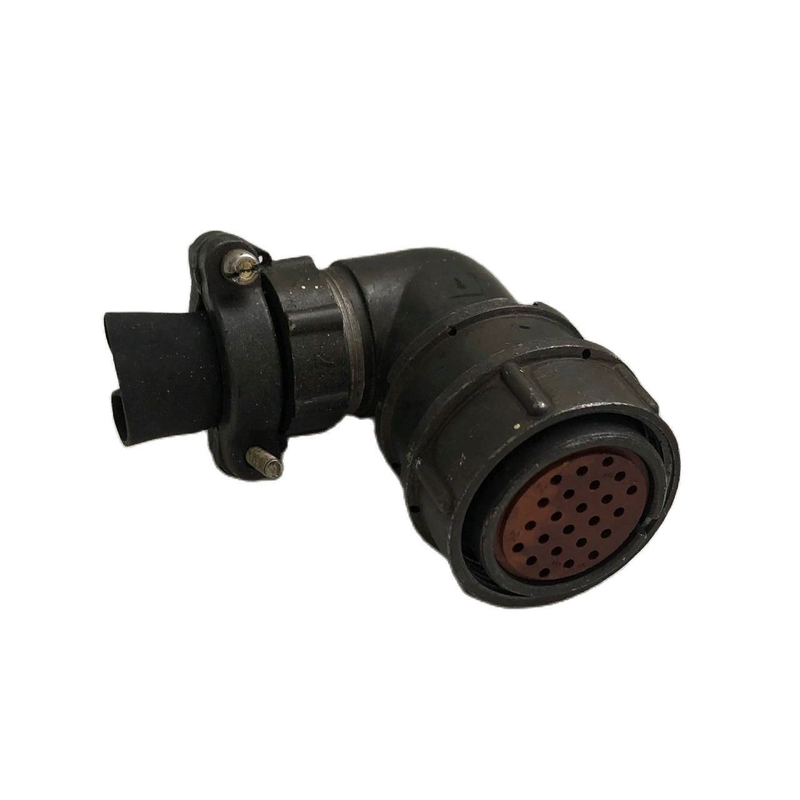

СНЦ23-4/14Р-13-В Элекон «ОТК» — малогабаритный цилиндрический низкочастотный электрический соединитель производства завода «Элекон». Изделие предназначено для внутреннего монтажа в электрических цепях постоянного и переменного тока и относится к серии СНЦ23. Соединитель применяется в радиоэлектронной аппаратуре, где предъявляются повышенные требования по надёжности, устойчивости к внешним воздействиям и климатическим условиям.

Основные области использования:

• блоки питания и преобразователи напряжения;
• измерительные и вычислительные устройства;
• аппаратура связи, управления и телеметрии;
• промышленная электроника с жёсткими условиями эксплуатации;
• ремонт и модернизация изделий советского и российского производства.

Разъём ориентирован на внутренний монтаж непосредственно в корпусе прибора или блока, где требуется компактное, но надёжное разъёмное соединение с фиксацией от самопроизвольного расчленения.

Конструкция и подтверждённые особенности

Изделие выполнено в условном размере корпуса 14, что соответствует малогабаритному исполнению серии СНЦ23. Количество контактов в данном варианте — 4. Сочленение вилки и розетки реализовано байонетным способом: соединение и фиксация происходят поворотом корпуса, что обеспечивает быстроту монтажа и надёжное удержание в сочленённом состоянии.

Корпус имеет многопозиционную установку изолятора и пятишпоночную поляризацию. Такое решение исключает неправильное сочленение ответных частей и повышает устойчивость соединения к вибрационным нагрузкам. Исполнение «Р-13» означает приборную розетку с определённым типом контакта, устанавливаемую непосредственно в корпусе аппаратуры.

Соединитель рассчитан на работу при напряжении до 700 В и частоте переменного тока до 3 МГц. Изделие не является герметичным, однако имеет всеклиматическое исполнение по ГОСТ В 20.39.404-81, что допускает эксплуатацию в широком диапазоне температур и влажности.

Качество и нормативная документация

Маркировка «ОТК» указывает на категорию приёмки — контроль отдела технического контроля завода-изготовителя «Элекон» по действующим техническим условиям. Продукция серии СНЦ23 изготавливается по ТУ, в частности по ГЕ0.364.241ТУ и связанным с ними документам, которые регламентируют требования к конструкции, технологиям сборки и электрическим параметрам контактов.

Приёмка «ОТК» подтверждает соответствие каждого экземпляра требованиям конструкторской и технологической документации, что особенно важно при комплектовании ответственных изделий и выполнении ремонтных работ.

Преимущества для монтажа и эксплуатации

Соединитель СНЦ23-4/14Р-13-В сочетает малые габариты с высокой механической прочностью сочленения. Байонетная фиксация ускоряет процесс подключения и отключения, а поляризация исключает ошибки при монтаже. Всё это делает разъём удобным для применения в плотной компоновке приборов, где доступ к месту установки ограничен.

Изделие поставляется в заводской упаковке, что обеспечивает сохранность контактов и корпуса при транспортировке и хранении. Артикул для оформления заказа — 20976.
