Назначение соединителя СНЦ23-4/14Р-13-Б-В «5»

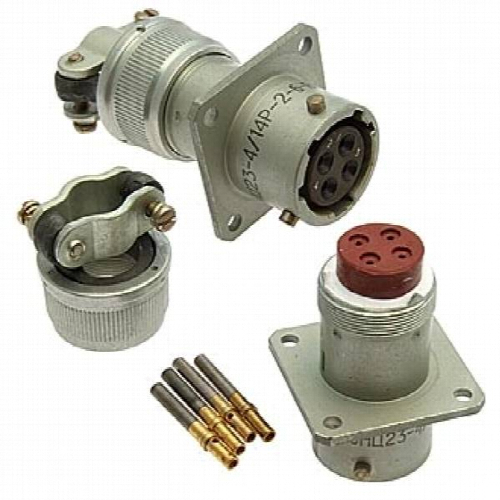

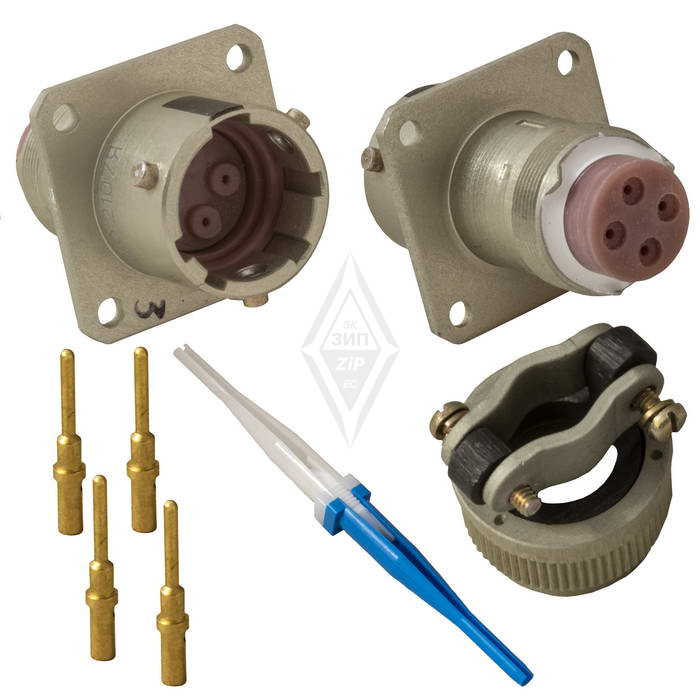

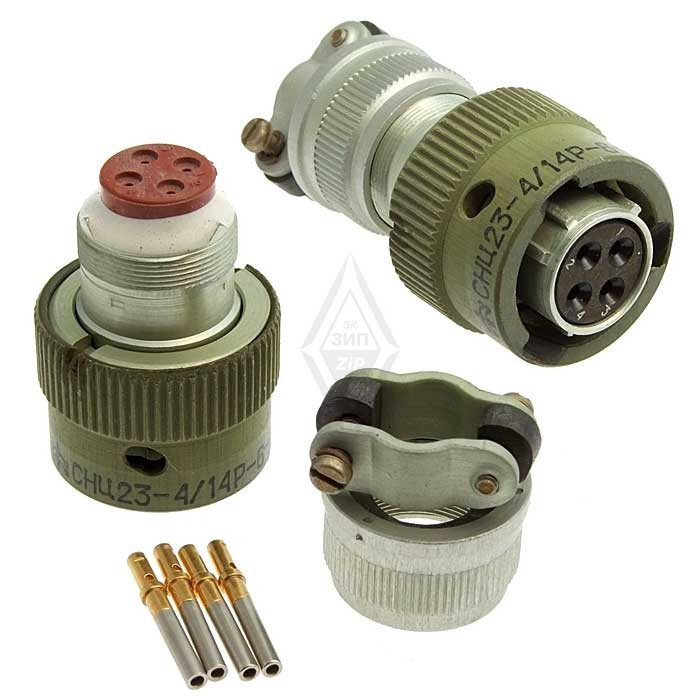

СНЦ23-4/14Р-13-Б-В «5» представляет собой цилиндрический электрический соединитель кабельного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе промышленного оборудования, контрольно-измерительной аппаратуры и систем автоматизации. Изделие обеспечивает разъёмное соединение проводников с возможностью многократного сочленения и расчленения без потери стабильности контакта.

Розетка кабельная с обоймой под термоусаживающиеся трубки рассчитана на эксплуатацию в условиях, где требуется герметизация места ввода кабеля и защита монтажной зоны от механических и климатических воздействий. Конструктив соединителя гарантирует надёжный электрический контакт при вибрационных и ударных нагрузках, характерных для подвижных узлов оборудования и транспортных систем.

Соединитель применяется в низковольтных цепях управления, сигнализации, питания датчиков и исполнительных механизмов. Благодаря кабельному исполнению и обжимному способу монтажа проводников он удобен при оконцевании жгутов и кабельных сборок на производстве и в полевых условиях.

Подтверждённые особенности и технические параметры

Изделие СНЦ23-4/14Р-13-Б-В «5» характеризуется следующими параметрами, подтверждёнными каталожными данными:

• Количество контактов — 4.
• Условный диаметр корпуса — 14 мм.
• Тип — розетка кабельная с обоймой под термоусаживающиеся трубки.
• Покрытие контактов — золото.
• Диаметр контактов — варьируется от 1 до 2 мм в зависимости от количества контактов.
• Максимальное рабочее напряжение — 700 В.
• Монтаж провода — обжимной.
• Количество возможных сочленений-расчленений — 1000.
• Срок сохраняемости — 15 лет.
• Технические условия — ГЕО.364.241ТУ.
• Приёмка — «5».

Золотое покрытие контактов снижает переходное сопротивление, повышает коррозионную стойкость контактных пар и стабильность электрических параметров в течение всего срока службы. Обжимной способ монтажа исключает необходимость пайки, ускоряет сборку и обеспечивает повторяемость качества соединения при серийном производстве жгутов.

Показатель в 1000 циклов сочленения-расчленения подтверждает пригодность изделия для обслуживаемого оборудования, где предусмотрена периодическая расстыковка блоков и модулей. Срок сохраняемости 15 лет позволяет формировать складские резервы и использовать соединитель при длительных межремонтных интервалах.

Применение и особенности маркировки

Буквенно-цифровое обозначение СНЦ23-4/14Р-13-Б-В отражает конструктивные признаки: серию СНЦ23, число контактов 4, условный диаметр корпуса 14, исполнение «Р» (розетка), вариант монтажа под термоусаживающиеся трубки, покрытие контактов золотом и климатическое исполнение. Приёмка «5» указывает на приёмочный уровень, соответствующий требованиям технических условий ГЕО.364.241ТУ, и определяет порядок контроля качества при поставке.

Соединитель используется при сборке кабельных сетей промышленных установок, лабораторного оборудования, испытательных стендов и аппаратуры связи. Розетка кабельная монтируется на конце кабеля и ответно сочленяется с вилочной частью, установленной на корпусе прибора или щита. Обойма под термоусаживающиеся трубки формирует переход к кабельному вводу, обеспечивая дополнительную защиту от проникновения влаги и пыли в зону контактов.

Изделие подходит для цепей с напряжением до 700 В, что охватывает широкий спектр задач — от слаботочных сигнальных линий до силовых цепей питания исполнительных устройств. Выбор диаметра контактов в диапазоне от 1 до 2 мм обусловлен количеством задействованных контактов и сечением применяемых проводников, что позволяет проектировать соединение с учётом токовой нагрузки конкретного приложения.

Артикул 8031 однозначно идентифицирует изделие при заказе и комплектации. Соединитель поставляется как отдельная сборочная единица, готовая к монтажу на кабель. При формировании заявки следует указывать полное наименование СНЦ23-4/14Р-13-Б-В «5» и артикул для исключения пересортицы.
