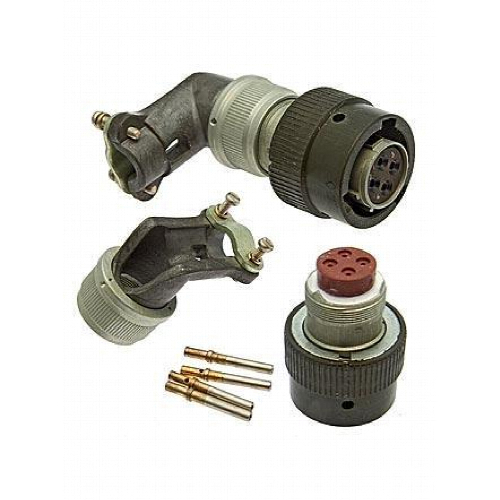

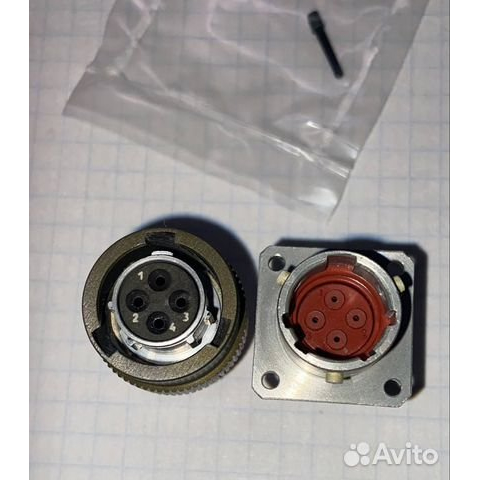

Назначение разъема СНЦ23-4/14Р-6-В

Разъем СНЦ23-4/14Р-6-В относится к серии электрических соединителей СНЦ23 и предназначен для коммутации электрических цепей в электронной аппаратуре, приборах и системах различного назначения. Изделие применяется для разъемного соединения кабелей и жгутов с блочными частями устройств, обеспечивая передачу электрических сигналов и питающих напряжений. Конструкция разъема рассчитана на эксплуатацию в составе радиоэлектронной аппаратуры, где требуется надежное и многократно повторяемое соединение.

Разъемы серии СНЦ23 используются в телекоммуникационном оборудовании, системах автоматизации, устройствах управления и передачи данных, а также в измерительной технике. Благодаря продуманной конструкции и применяемым материалам, соединитель сохраняет стабильность электрических параметров при механических воздействиях и изменении условий окружающей среды в пределах, установленных техническими условиями.

Технические характеристики

Разъем СНЦ23-4/14Р-6-В изготовлен в соответствии с техническими условиями ГЕ0.364.241ТУ. Изделие обеспечивает работу в диапазоне рабочего напряжения от 1 до 700 В. Рабочий ток на каждый контакт составляет от 1 мкА до 15 А, что позволяет применять разъем как в слаботочных сигнальных цепях, так и в цепях питания с повышенной токовой нагрузкой. Количество контактов в разъемах данной серии варьируется от 3 до 61, а условный размер корпуса составляет от 14 до 39 мм.

Корпус разъема выполнен с учетом требований по механической прочности и защите контактных элементов от внешних воздействий. Контактная группа обеспечивает стабильное электрическое соединение при многократных сочленениях и расчленениях. Разъем рассчитан на применение в условиях, характерных для промышленной и приборной электроники.

Особенности конструкции и применение

Соединители серии СНЦ23 отличаются высокой надежностью и долговечностью, что делает их пригодными для использования в сложных условиях эксплуатации. Конструкция разъема предусматривает защиту от неправильного сочленения, что исключает повреждение контактов при монтаже. Применяемые материалы обеспечивают устойчивость к коррозии и стабильность электрических характеристик в течение всего срока службы.

Основные области применения разъема СНЦ23-4/14Р-6-В:

• электронные приборы и блоки управления;
• системы автоматизации технологических процессов;
• оборудование для передачи данных;
• телекоммуникационные устройства;
• измерительная аппаратура.

Надежность и эксплуатационные качества

Разъем СНЦ23-4/14Р-6-В обеспечивает стабильную коммутацию электрических цепей при соблюдении условий эксплуатации, установленных производителем. Контактные элементы рассчитаны на многократные циклы соединения без потери качества контакта. Диапазон рабочих напряжений и токов позволяет использовать изделие в различных схемотехнических решениях — от низковольтных сигнальных линий до силовых цепей с напряжением до 700 В.

Применение разъема в составе аппаратуры способствует повышению ремонтопригодности оборудования: модульная конструкция позволяет быстро производить замену блоков и подключение внешних устройств. Изделие подходит для использования в стационарной аппаратуре, а также в устройствах, где требуется периодическое переподключение кабельных сборок. Стабильность геометрических размеров и электрических параметров обеспечивает совместимость с ответными частями разъемов серии СНЦ23.
