Назначение соединителя СНЦ23-4/14Р-11-В

Соединитель СНЦ23-4/14Р-11-В представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие используется в радиоэлектронной аппаратуре как специального, так и общего назначения. Разъем применяется для соединения и разъединения электрических цепей в различных устройствах, включая автоматические системы, где требуется высокая надежность коммутации.

Розетки данного типа совместимы с вилками других серий, таких как СНЦ27, СНЦ28 и СНЦ29. Это позволяет использовать соединитель в составе смешанных трактов и при модернизации действующего оборудования без замены ответных частей.

Конструкция и особенности

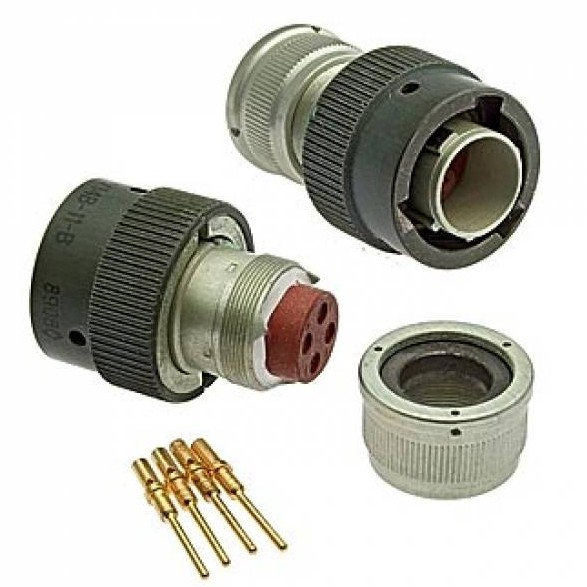

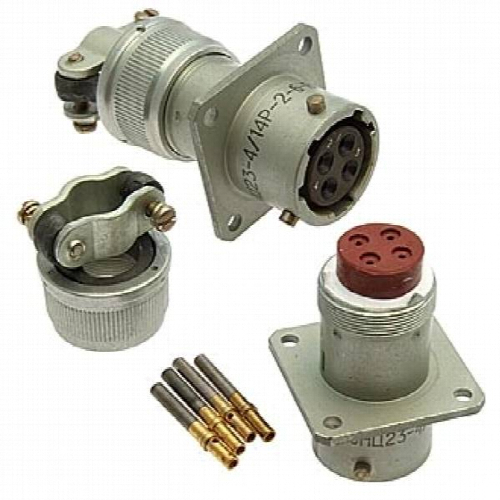

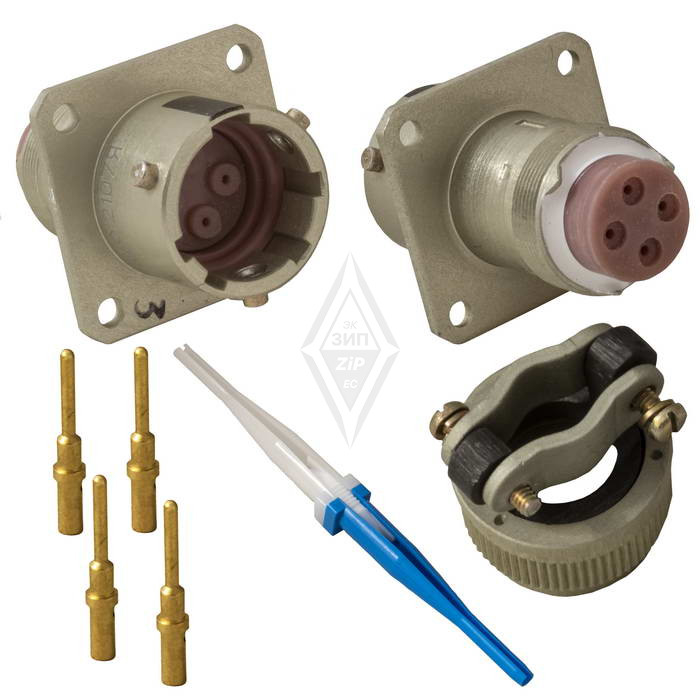

Соединитель состоит из двух частей: вилки и розетки. Эти части могут быть как приборными, так и кабельными. Приборные части могут изготавливаться с контактами для печатного монтажа. Исполнение соединителя может быть выполнено с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки.

Изделие имеет многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное соединение и исключает неправильную стыковку. Контакты имеют покрытие из золота, что гарантирует стабильное переходное сопротивление и защиту от коррозии.

Технические характеристики

• Количество контактов: 4
• Максимальный ток на одиночный контакт: зависит от диаметра контакта, например 20 А для контактов диаметром 1,5 мм
• Покрытие контактов: золото
• Гарантийный срок хранения: не менее 25 лет со дня изготовления
• Гарантийная наработка: 1000 часов во всех режимах и условиях
• Гарантийная наработка в облегченном режиме: 100000 часов

Расшифровка маркировки

Обозначение СНЦ23-4/14Р-11-В расшифровывается следующим образом: СНЦ23 — тип соединителя, 4 — количество контактов, 14 — условный размер корпуса, Р — вид корпуса (розетка), 11 — конструктивное исполнение (например, кабельная часть), В — вариант исполнения.

Применение и условия эксплуатации

Соединители серии СНЦ23 предназначены для работы в составе радиоэлектронной аппаратуры ответственного назначения. Изделие используется в цепях, где требуется стабильное соединение при воздействии внешних факторов, включая перепады температур и вибрационные нагрузки. Розетка СНЦ23-4/14Р-11-В пригодна для коммутации цепей постоянного и переменного тока в диапазоне частот до 3 МГц.

Соединители СНЦ23 имеют всеклиматическое исполнение и соответствуют стандартам ГОСТ. Это подтверждает возможность эксплуатации изделия в различных климатических зонах без дополнительной герметизации при соблюдении требований нормативной документации.

Особенности применения

При монтаже соединителя следует учитывать конструктивное исполнение ответной части. Вилки и розетки серии СНЦ23 взаимозаменяемы по посадочным местам и схеме расположения контактов в пределах одного условного размера корпуса. Многопозиционная установка изолятора позволяет настроить ключ поляризации в соответствии со схемой конкретного устройства, что снижает риск ошибочного подключения.

Кабельные части могут комплектоваться прямым или угловым кожухом, что упрощает прокладку жгутов в ограниченном пространстве. Обойма под термоусаживаемые трубки обеспечивает дополнительную защиту места заделки кабеля от механических воздействий и попадания влаги.
