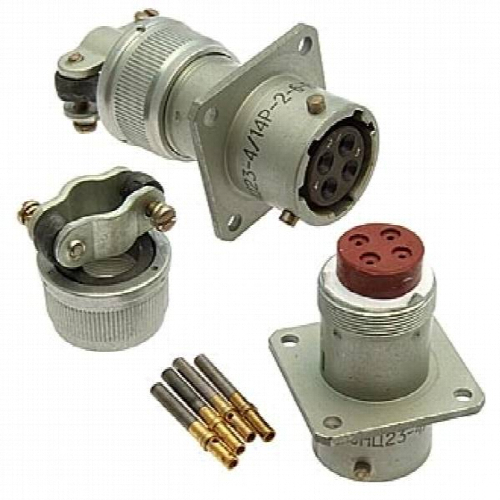

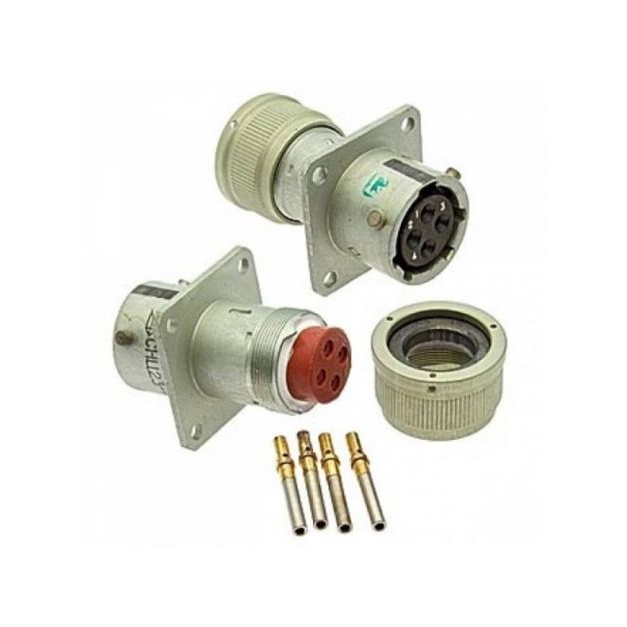

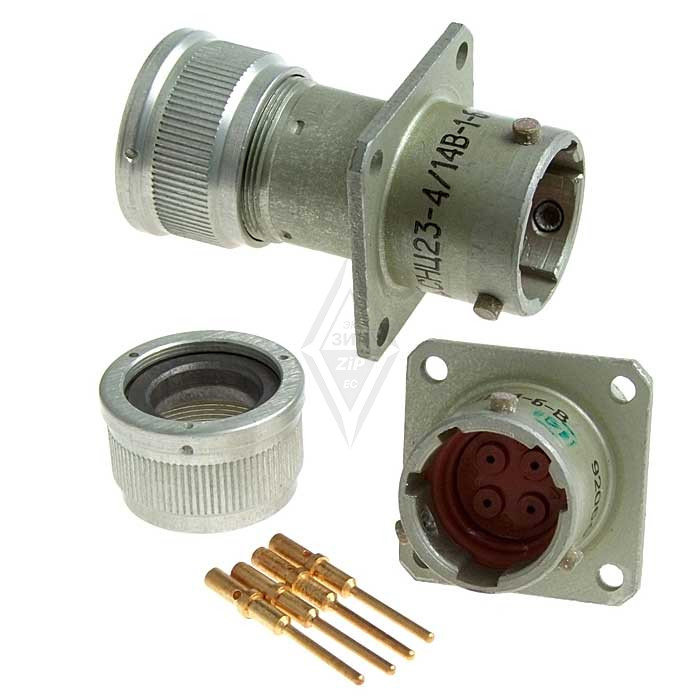

Назначение соединителя СНЦ23-4/14Р-1-Б-В «5»

Электрический соединитель СНЦ23-4/14Р-1-Б-В «5» предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется надёжное разъёмное соединение с защитой от неправильной стыковки.

Соединитель состоит из двух ответных частей — вилки и розетки, которые образуют герметичный и механически стойкий узел. Конструкция рассчитана на многократные циклы сочленения и расчленения без потери электрических характеристик.

Подтверждённые особенности и технические характеристики

Модель относится к серии СНЦ23 и имеет следующие параметры:

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
• Количество контактов: 4.
• Условный размер корпуса: 14.
• Метод сочленения: байонетный, обеспечивающий быстрое и надёжное соединение.
• Климатическое исполнение: всеклиматическое по ГОСТ В 20.39.404-81.
• Покрытие контактов: золото для защиты от коррозии и стабильной проводимости.
• Способ монтажа: обжимной.

Приёмка изделия — «5», что подтверждает проведение соответствующего контроля качества.

Конструктивные исполнения и совместимость

Соединители СНЦ23 выпускаются в вариантах с прямым или угловым кожухом, а также с обоймой под термоусаживаемые трубки. Розетка СНЦ23 может сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29, что расширяет возможности применения при комплектовании аппаратуры.

Вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора. Такое решение исключает ошибочное соединение и повреждение контактов.

Применение и эксплуатационные особенности

Соединитель СНЦ23-4/14Р-1-Б-В «5» используется для соединения и разъединения электрических цепей в устройствах, где важны компактность, устойчивость к внешним воздействиям и стабильность контакта. Изделие подходит для монтажа обжимным способом, что ускоряет сборку и обеспечивает воспроизводимое качество соединения.

Гарантийный срок хранения составляет не менее 25 лет с момента изготовления. Это подтверждает стойкость материалов и покрытий к длительному хранению и последующей эксплуатации.

Байонетное сочленение обеспечивает фиксацию от самопроизвольного разъединения при вибрациях, а золотое покрытие контактов сохраняет низкое переходное сопротивление в течение всего срока службы.
